КАДРОВАЯ

РАМКА

Как говорит са-

мо название этой

рамки, она служит

для ограничения

кадра как при

съемке, так ипри

проекции. Поэто-

му кадровая рам-

ка должна иметь

строго точ ны е

размеры кинокад-

а)

llI

III

lII

lII

1lI

llI

5

24

58

5

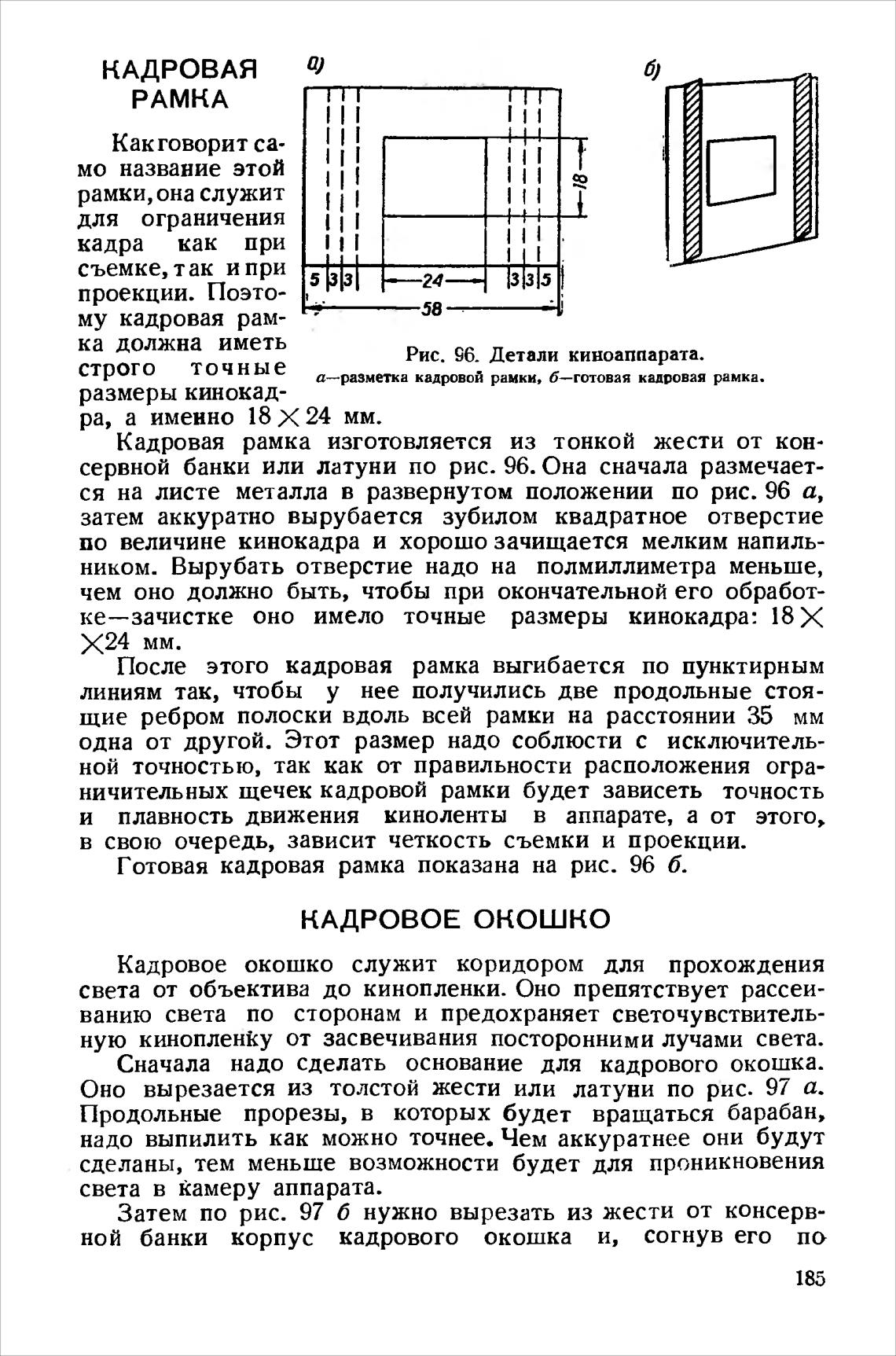

Рис. 96- Детали киноаппарата.

а—разметка кадрой рамки, 6—готовая кадровая рамка.

ра, а именно 18 Х 24 мм.

Кадровая рамка изготовляется из тонкой жести от кон-

сервной банки или латуни по рис. 96. Она сначала размечает-

ся на листе металла в развернутом положении по рис. 96 а,

затем аккуратно вырубается зубилом квадратное отверстие

по величине кинокадра и хорошо зачищается мелким напиль-

ником. Вырубать отверстие надо на полмиллиметра меньше,

чем оно должно быть, чтобы при окончательной его обработ-

ке—зачистке оно имело точные размеры кинокадра: 18 Х

Х24 мм.

После этого кадровая рамка выгибается по пунктирным

линиям так, чтобы у нее получились две продольные стоя-

щие ребром полоски вдоль всей рамки на расстоянии 35 мм

одна от другой. Этот размер надо соблюсти с исключитель-

ной точностью, так как от правильности расположения огра-

ничительных щечек кадровой рамки будет зависеть точность

и плавность движения киноленты в аппарате, а от этого,

в свою очередь, зависит четкость съемки и проекции.

Готовая кадровая рамка показана на рис. 96 б.

КАДРОВОЕ ОКОШКО

Кадровое окошко служит коридором для прохождения

света от объектива до кинопленки. Оно препятствует рассеи-

ванию света по сторонам и предохраняет светочувствитель-

ную кинопленку от засвечивания посторонними лучами света.

Сначала надо сделать основание для кадрового окошка.

Оно вырезается из толстой жести или латуни по рис. 97 а.

Продольные прорезы, в которых будет вращаться барабан,

надо выпилить как можно точнее. Чем аккуратнее они будут

сделаны, тем меньше возможности будет для проникновения

света в Камеру аппарата.

Затем по рис. 97 б нужно вырезать из жести от консерв-

ной банки корпус кадрового окошка и, согнув его по

185
