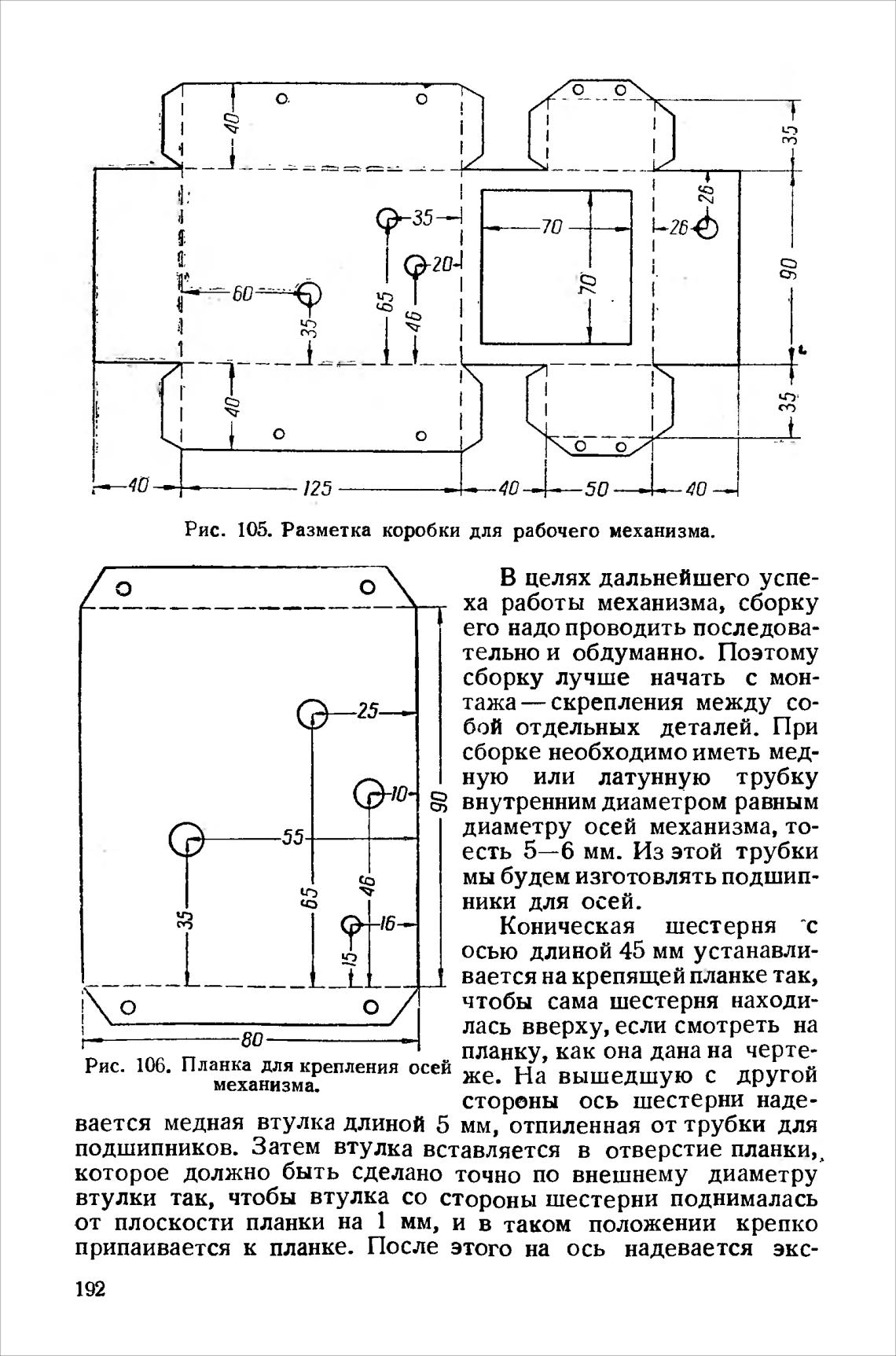

Рис. 105. Разметка

о

35-4

о

70

о

¯о¯

коробки для рабочего механизма.

о

25

55

6

о

80

Рис. 106. Планка для крепления осей

механизма.

вается медная втулка длиной 5

В целях дальнейшего успе-

ха работы механизма, сборку

его надо проводить последова-

тельно и обдуманно. Поэтому

сборку лучше начать с мон-

тажа — скрепления между со-

бой отдельных деталей. При

сборке необходимо иметь мед-

ную или латунную трубку

внутренним диаметром равным

диаметру осей механизма, то-

есть 5—6 мм. Из этой трубки

мы будем изготовлять подшип-

ники для осей.

Коническая шестерня -с

осью длиной 45 мм устанавли-

вается на крепящей планке так,

чтобы сама шестерня находи-

лась вверху, если смотреть на

планку, как она дана на черте-

же. На вышедшую с другой

стороны ось шестерни наде-

мм, отпиленная от трубки для

подшипников. Затем втулка вставляется в отверстие планки„

которое должно быть сделано точно по внешнему диаметру

втулки так, чтобы втулка со стороны шестерни поднималась

от плоскости планки на 1 мм, и в таком положении крепко

припаивается к планке. После этого на ось надевается экс-
