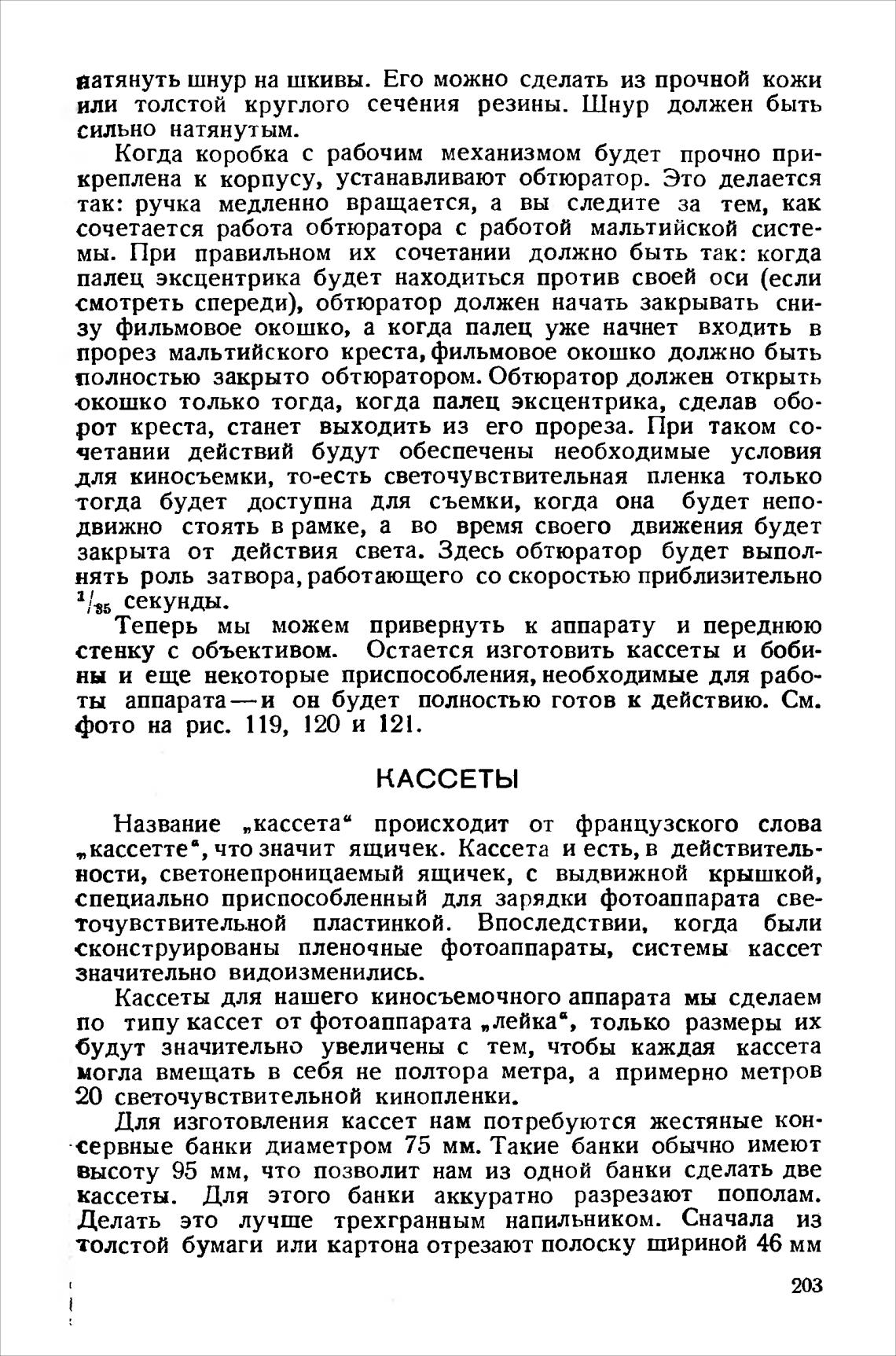

аатянуть шнур на шкивы. Его можно сделать из прочной кожи

или толстой круглого сечения резины. Шнур должен быть

сильно натянутым.

Когда коробка с рабочим механизмом будет прочно при-

креплена к корпусу, устанавливают обтюратор. Это делается

так: ручка медленно вращается, а вы следите за тем, как

сочетается работа обтюратора с работой мальтийской систе-

мы. При правильном их сочетании должно быть так: когда

палец эксцентрика будет находиться против своей оси (если

смотреть спереди), обтюратор должен начать закрывать сни-

зу фильмовое окошко, а когда палец уже начнет входить в

прорез мальтийского креста, фильмовое окошко должно быть

полностью закрыто обтюратором. Обтюратор должен открыть

окошко только тогда, когда палец эксцентрика, сделав обо-

рот креста, станет выходить из его прореза. При таком со-

четании действий будут обеспечены необходимые условия

для киносъемки, то-есть светочувствительная пленка только

тогда будет доступна для съемки, когда она будет непо-

движно стоять в рамке, а во время своего движения будет

закрыта от действия света. Здесь обтюратор будет выпол-

нять роль затвора, работающего со скоростью приблизительно

секунды.

Теперь мы можем привернуть к аппарату и переднюю

стенку с объективом. Остается изготовить кассеты и боби-

ны и еще некоторые приспособления, необходимые для рабо-

ты аппарата—и он будет полностью готов к действию. См.

фото на рис. 119, 120 и 121.

КАССЕТЫ

Название „кассета“ происходит от французского слова

„кассетте", что значит ящичек. Кассета и есть, в действитель-

ности, светонепроницаемый ящичек, с выдвижной крышкой,

специально приспособленный для зарядки фотоаппарата све-

точувствительной пластинкой. Впоследствии, когда были

сконструированы пленочные фотоаппараты, системы кассет

значительно видоизменились.

Кассеты для нашего киносъемочного аппарата мы сделаем

по типу кассет от фотоаппарата „лейка“, только размеры их

будут значительно увеличены с тем, чтобы каждая кассета

могла вмещать в себя не полтора метра, а примерно метров

20 светочувствительной кинопленки.

Для изготовления кассет нам потребуются жестяные кон-

•сервные банки диаметром 75 мм. Такие банки обычно имеют

высоту 95 мм, что позволит нам из одной банки сделать две

кассеты. Для этого банки аккуратно разрезают пополам.

Делать это лучше трехгранным напильником. Сначала из

толстой бумаги или картона отрезают полоску шириной 46 мм
