о,

Г)

000

35

60

о

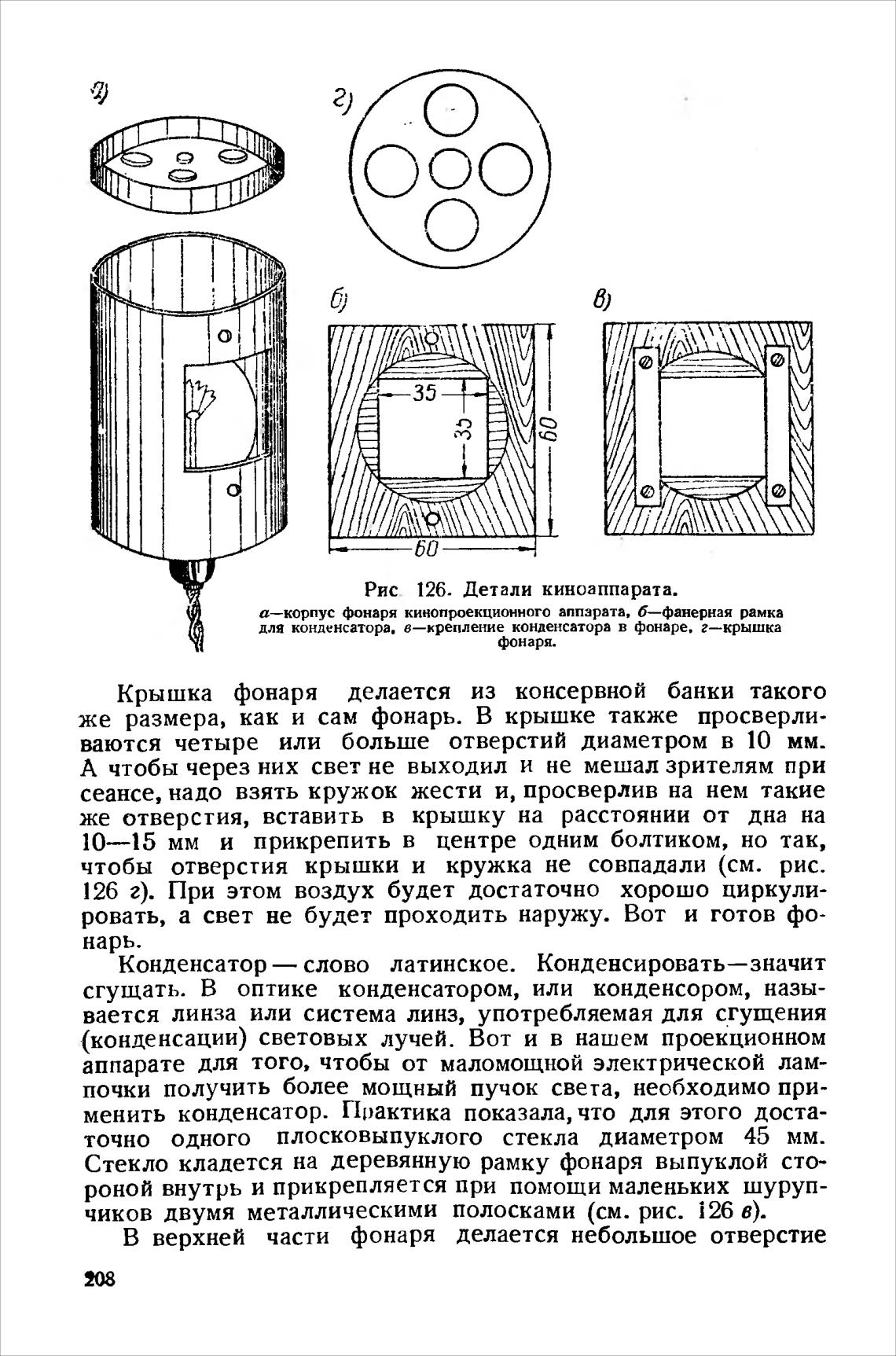

Рис-

126. Детали киноаппарата.

а—корпус фонаря кинопроекционного аппарата, б—фанерная рамка

для конденсатора. в—крепление конденсатора в фонаре. г—крышка

фонаря.

Крышка фонаря делается из консервной банки такого

же размера, как и сам фонарь. В крышке также просверли-

ваются четыре или больше отверстий диаметром в 10 мм.

А чтобы через них свет не выходил и не мешал зрителям при

сеансе, надо взять кружок жести и, просверлив на нем такие

же отверстия, вставить в крышку на расстоянии от дна на

10—15 мм и прикрепить в центре одним болтиком, но так,

чтобы отверстия крышки и кружка не совпадали (см. рис.

126 г). При этом воздух будет достаточно хорошо циркули-

ровать, а свет не будет проходить наружу. Вот и готов фо-

нары

Конденсатор — слово латинское. Конденсировать—значит

сгущать. В оптике конденсатором, или конденсором, назы-

вается линза или система линз, употребляемая для сгущения

(конденсации) световых лучей. Вот и в нашем проекционном

аппарате для того, чтобы от маломощной электрической лам-

почки получить более мощный пучок света, необходимо при-

менить конденсатор. Практика показала, что для этого доста-

точно одного плосковыпуклого стекла диаметром 45 мм.

Стекло кладется на деревянную рамку фонаря выпуклой сто-

роной внутрь и прикрепляется при помощи маленьких шуруп-

чиков двумя металлическими полосками (см. рис. 126 в).

В верхней части фонаря делается небольшое отверстие
