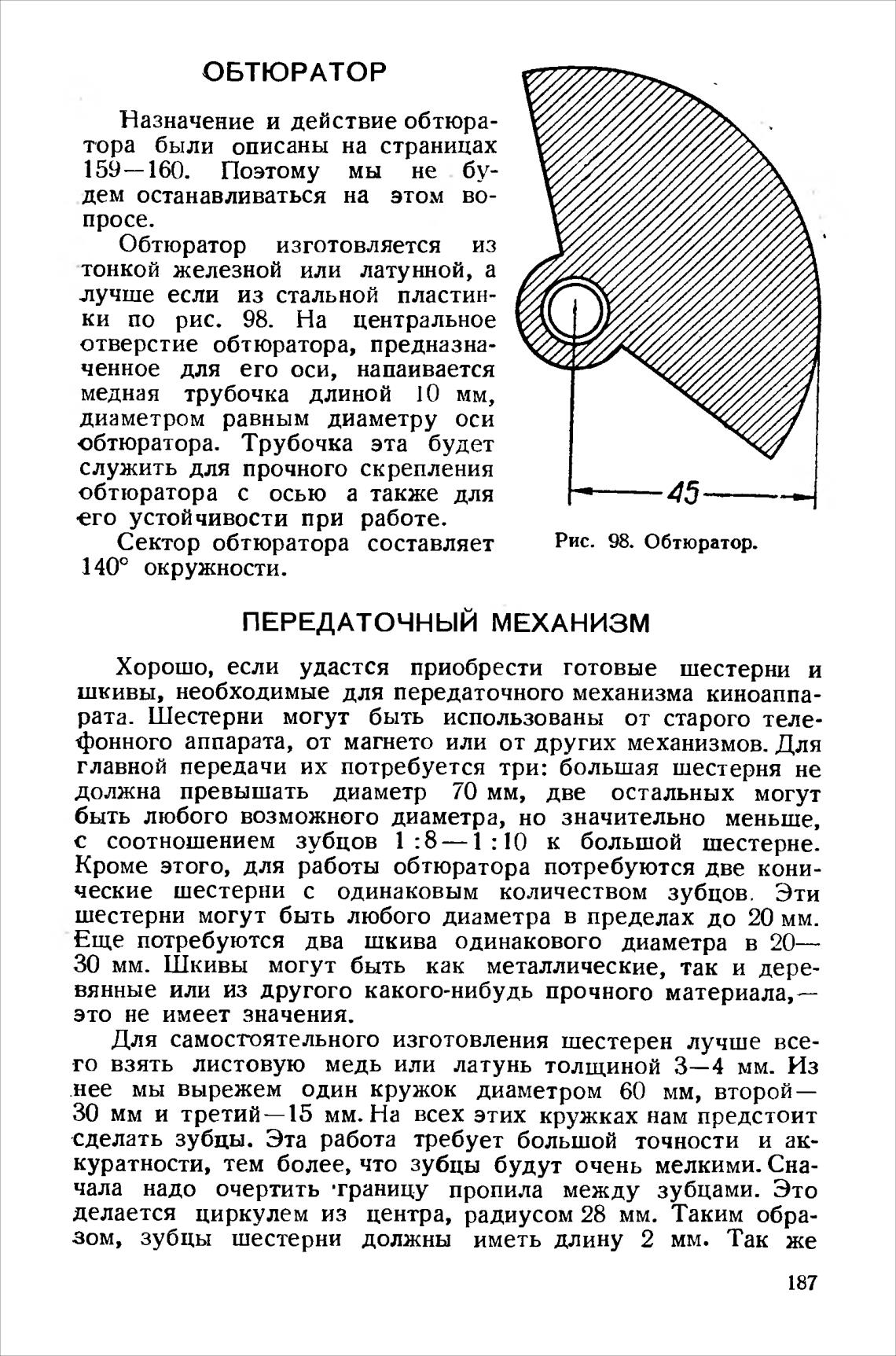

ОБТЮРАТОР

Назначение и действие обтюра-

тора были описаны на страницах

159—160. Поэтому мы не бу-

дем останавливаться на этом во-

просе.

Обтюратор изготовляется из

тонкой железной или латунной, а

лучше если из стальной пластин-

ки по рис. 98. На центральное

отверстие обтюратора, предназна-

ченное для его оси, напаивается

медная трубочка длиной 10 мм,

диаметром равным диаметру оси

обтюратора. Трубочка эта будет

служить для прочного скрепления

обтюратора с осью а также для

его устойчивости при работе.

Сектор обтюратора составляет

1400 окружности.

45

Рис. 98. Обтюратор.

ПЕРЕДАТОЧНЫЙ МЕХАНИЗМ

Хорошо, если удастся приобрести готовые шестерни и

шкивы, необходимые для передаточного механизма киноаппа-

рата- Шестерни могут быть использованы от старого теле-

фонного аппарата, от магнето или от других механизмов. Для

главной передачи их потребуется три: большая шестерня не

должна превышать диаметр 70 мм, две остальных могут

быть любого возможного диаметра, но значительно меньше,

с соотношением зубцов 1 :8—1 : 10 к большой шестерне-

Кроме этого, для работы обтюратора потребуются две кони-

ческие шестерни с одинаковым количеством зубцов. Эти

шестерни могут быть любого диаметра в пределах до 20 мм.

Еще потребуются два шкива одинакового диаметра в 20—

30 мм. Шкивы могут быть как металлические, так и дере-

вянные или из другого какого-нибудь прочного материала,—

это не имеет значения.

Для самостоятельного изготовления шестерен лучше все-

го взять листовую медь или латунь толщиной 3—4 мм. Из

нее мы вырежем один кружок диаметром 60 мм, второй—

30 мм и третий—15 мм. На всех этих кружках нам предстоит

сделать зубцы. Эта работа требует большой точности и ак-

куратности, тем более, что зубцы будут очень мелкими. Сна-

чала надо очертить •границу пропила между зубцами. Это

делается циркулем из центра, радиусом 28 мм. Таким обра-

зом, зубцы шестерни должны иметь длину 2 мм. Так же
