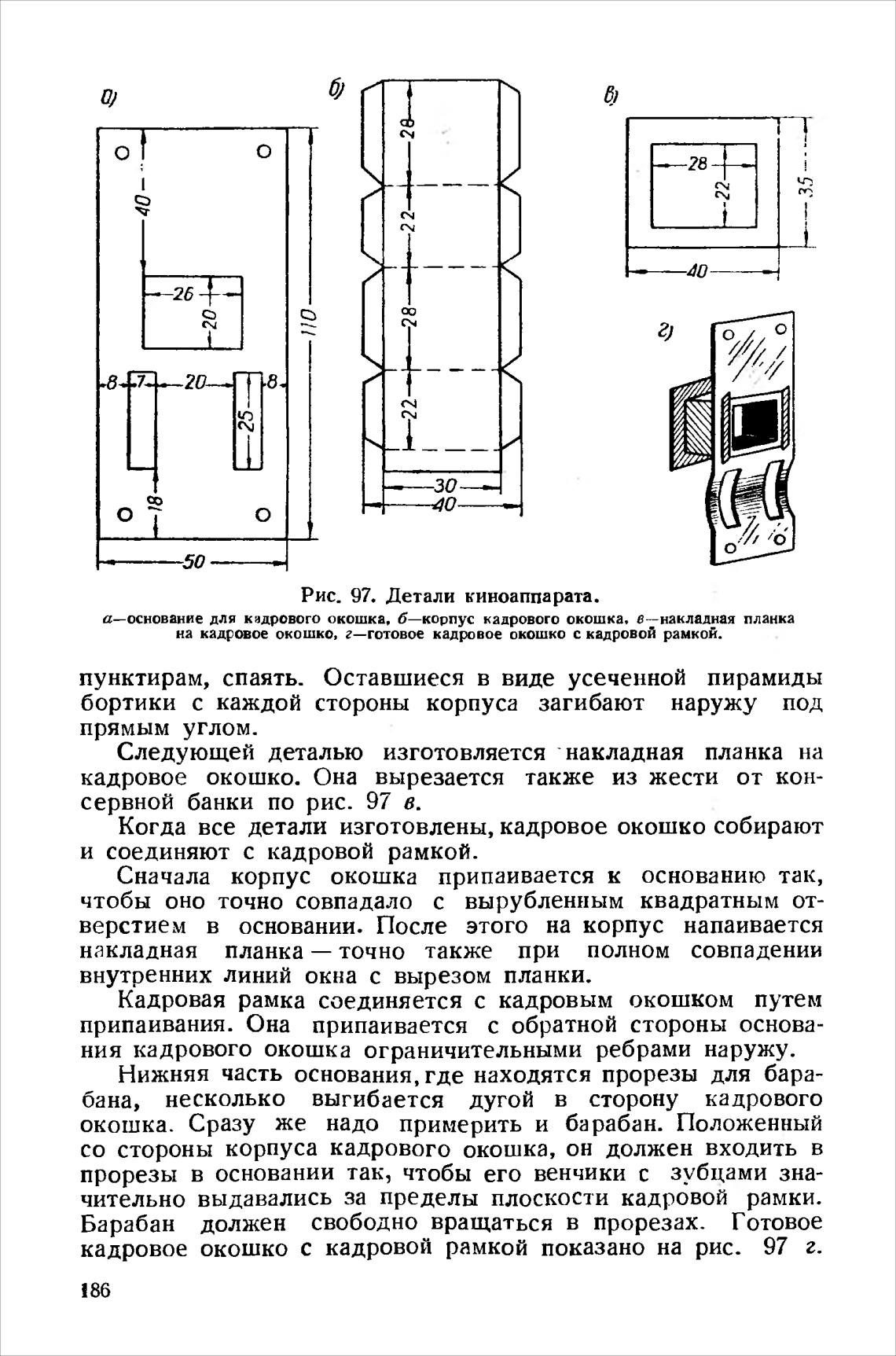

Рис. 97. Детали киноаппарата.

для кадрового окошка, б—корпус кадрового окошка. в—накладная планка

на кадровое окошко, г—готовое кадкювое окошко с кадровой рамкой.

пунктирам, спаять. Оставшиеся в виде усеченной пирамиды

бортики с каждой стороны корпуса загибают наружу под

прямым углом.

Следующей деталью изготовляется накладная планка на

кадровое окошко. Она вырезается также из жести от кон-

сервной банки по рис. 97 в.

Когда все детали изготовлены, кадровое окошко собирают

и соединяют с кадровой рамкой.

Сначала корпус окошка припаивается к основанию так,

чтобы оно точно совпадало с вырубленным квадратным от-

верстием в основании. После этого на корпус напаивается

накладная планка — точно также при полном совпадении

внутренних линий окна с вырезом планки.

Кадровая рамка соединяется с кадровым окошком путем

припаивания. Она припаивается с обратной стороны основа-

ния кадрового окошка ограничительными ребрами наружу.

Нижняя часть основания, где находятся прорезы для бара-

бана, несколько выгибается дугой в сторону кадрового

окошка. Сразу же надо примерить и ба рабан. Положенный

со стороны корпуса кадрового окошка, он должен входить в

прорезы в основании так, чтобы его венчики с зубцами зна-

чительно выдавались за пределы плоскости кадровой рамки.

Барабан должен свободно вращаться в прорезах. Готовое

кадровое окошко с кадровой рамкой показано на рис. 97 г.
