24

35

О

о

Прижимная колодка

В собранном Виде

60

Ручка-держатепь

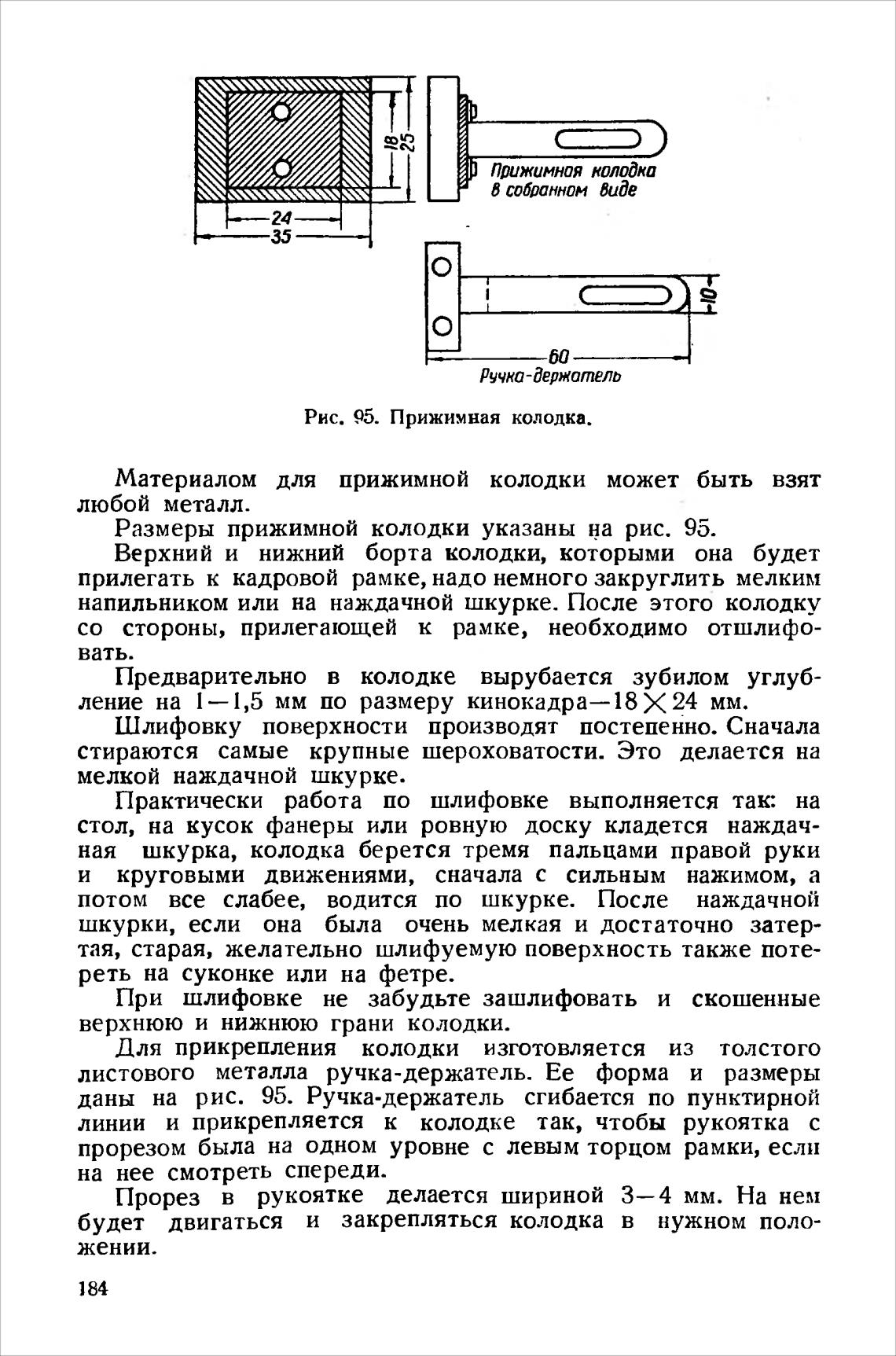

Рис. 95. Прижимная колодка.

Материалом для прижимной колодки может

любой металл.

быть взят

Размеры прижимной колодки указаны на рис. 95.

Верхний и нижний борта колодки, которыми она будет

прилегать к кадровой рамке, надо немного закруглить мелким

напильником или на наждачной шкурке. После этого колодку

со стороны, прилегающей к рамке, необходимо отшлифо-

ваты

Предварительно в колодке вырубается зубилом углуб-

ление на мм по размеру кинокадра— 18 Х 24 мм.

Шлифовку поверхности производят постепенно. Сначала

стираются самые крупные шероховатости. Это делается на

мелкой наждачной шкурке.

Практически работа по шлифовке выполняется так: на

стол, на кусок фанеры или ровную доску кладется наждач-

ная шкурка, колодка берется тремя пальцами правой руки

и круговыми движениями, сначала с сильным нажимом, а

потом все слабее, водится по шкурке. После наждачной

шкурки, если она была очень мелкая и достаточно затер-

тая, старая, желательно шлифуемую поверхность также поте-

реть на суконке или на фетре.

При шлифовке не забудьте зашлифовать и скошенные

верхнюю и нижнюю грани колодки.

Для прикрепления колодки изготовляется из толстого

листового металла ручка-держатель. Ее форма и размеры

даны на рис. 95. Ручка-держатель сгибается по пунктирной

линии и прикрепляется к колодке так, чтобы рукоятка с

прорезом была на одном уровне с левым торцом рамки, если

на нее смотреть спереди.

Прорез в рукоятке делается шириной 3—4 мм. На нем

будет двигаться и закрепляться колодка в нужном поло-

жении.
