ность движения светочувстви-

тельной пленки, а этого допус-

кать ни в каком случае нельзя.

Фрикционное сцепление мож-

но применить только в том слу-

чае, если все детали аппарата

будут сделаны настолько точ-

но, что будут работать плавно

и легко.

О

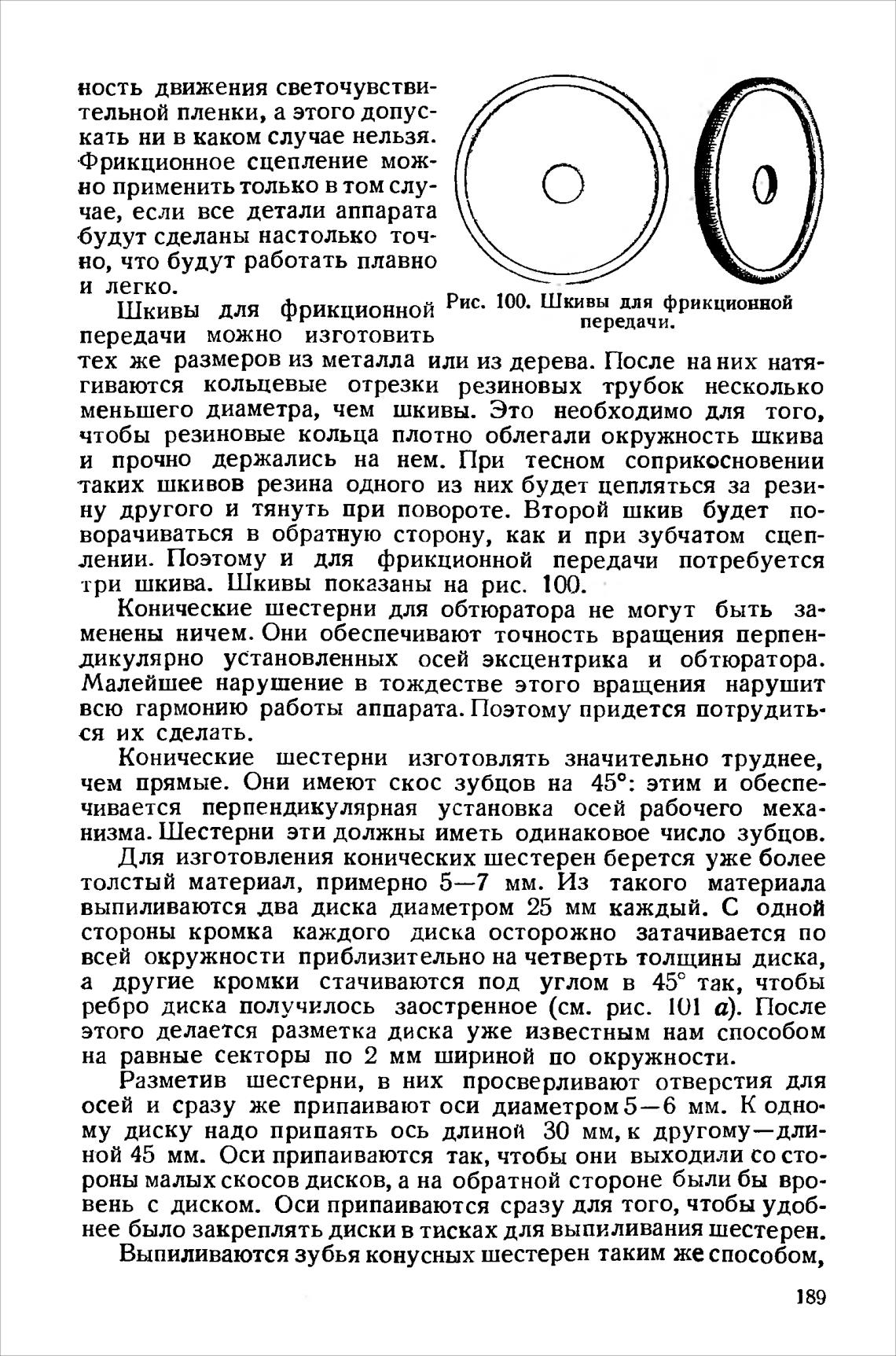

Рис. 100. Шкивы для фрикционной

Шкивы для фрикционной

передачи.

передачи можно изготовить

тех же размеров из металла или из дерева. После на них натя-

гиваются кольцевые отрезки резиновых трубок несколько

меньшего диаметра, чем шкивы. Это необходимо для того,

чтобы резиновые кольца плотно облегали окружность шкива

и прочно держались на нем. При тесном соприкосновении

таких шкивов резина одного из них будет цепляться за рези-

ну другого и тянуть при повороте. Второй шкив будет по-

ворачиваться в обратную сторону, как и при зубчатом сцеп-

лении. Поэтому и для фрикционной передачи потребуется

три шкии. Шкивы показаны на рис. 100.

Конические шестерни для обтюратора не могут быть за-

менены ничем. Они обеспечивают точность вращения перпен-

дикулярно установленных осей эксцентрика и обтюратора.

Малейшее нарушение в тождестве этого вращения нарушит

всю гармонию работы аппарата. Поэтому придется потрудить•

ся их сделать.

Конические шестерни изготовлять значительно труднее,

чем прямые. Они имеют скос зубцов на 450: этим и обеспе-

чивается перпендикулярная установка осей рабочего меха-

низма. Шестерни эти должны иметь одинаковое число зубцов.

Для изготовления конических шестерен берется уже более

толстый материал, примерно 5—7 мм. Из такого материала

выпиливаются два диска диаметром 25 мм каждый. С одной

стороны кромка каждого диска осторожно затачивается по

всей окружности приблизительно на четверть толщины диска,

а другие кромки стачиваются под углом в 450 так, чтобы

ребро диска получилось заостренное (см. рис. 101 а). После

этого делается разметка диска уже известным нам способом

на равные секторы по 2 мм шириной по окружности.

Разметив шестерни, в них просверливают отверстия для

осей и сразу же припаивают оси диаметром 5—6 мм. К одно-

му диску надо припаять ось длиной 30 мм, к другому—дли-

ной 45 мм. Оси припаиваются так, чтобы они выходили со сто-

роны малых скосов дисков, а на обратной стороне были бы вро-

вень с диском. Оси припаиваются сразу для того, чтобы удоб-

нее было закреплять диски в тисках для выпиливания шестерен.

Выпиливаются зубья конусных шестерен таким же способом,
