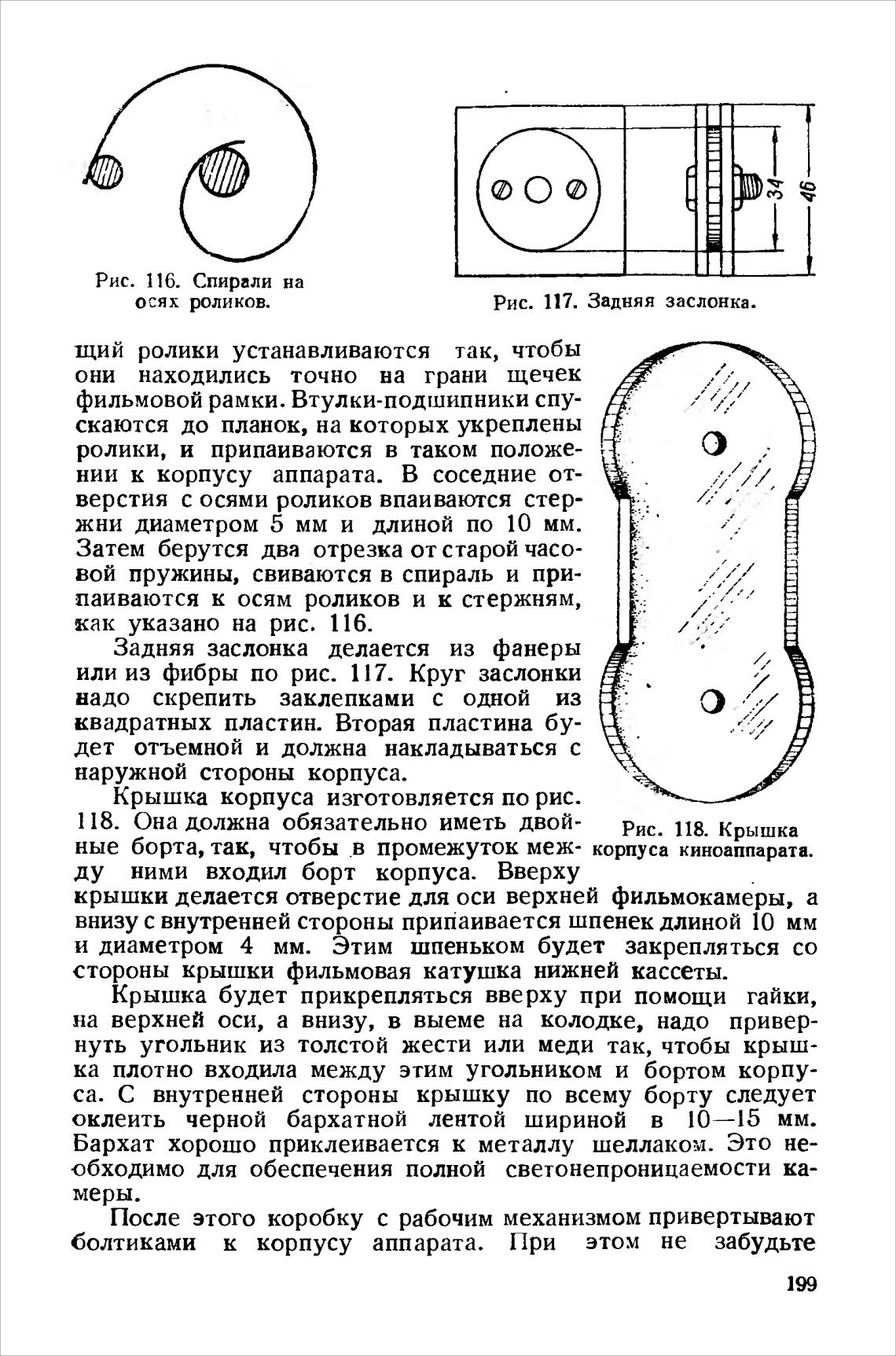

Рис. 116. Спирали на

осях рликов.

000

Рис. 117. Задняя заслонка.

щий ролики устанавливаются так, чтобы

они находились точно на грани щечек

фильмовой рамки. Втулки-подшипники спу-

скаются до планок, на которых укреплены

ролики, и припаиваются в таком положе-

нии к корпусу аппарата. В соседние от-

верстия с осями роликов впаиваются стер-

жни диаметром 5 мм и длиной по 10 мм.

Затем берутся два отрезка от старой часо-

вой пружины, свиваются в спираль и при-

паиваются к осям роликов и к стержням,

как указано на рис. 116.

Задняя заслонка делается из фанеры

или из фибры по рис. 117. Круг заслонки

надо скрепить заклепками с одной из

квадратных пластин. Вторая пластина бу-

дет отъемной и должна накладываться с

наружной стороны корпуса.

Крышка корпуса изготовляется по рис.

о

4

о

118. Она должна обязательно иметь двой-

Рис. 118. Крышка

ные борта, так, чтобы в промежуток меж- корпуса киноаппарата.

ду ними входил борт корпуса. Вверху

крышки делается отверстие для оси верхней фильмокамеры, а

внизу с внутренней стороны припаивается шпенек длиной 10 мм

и диаметром 4 мм. Этим шпеньком будет закрепляться со

стороны крышки фильмовая катушка нижней кассеты.

Крышка будет прикрепляться вверху при помощи гайки,

на верхней оси, а внизу, в выеме на колодке, надо привер-

нуть угольник из толстой жести или меди так, чтобы крыш-

ка плотно входила между этим угольником и бортом корпу-

са. С внутренней стороны крышку по всему борту следует

оклеить черной бархатной лентой шириной в lO—15 мм.

Бархат хорошо приклеивается к металлу шеллаком. Это не-

обходимо для обеспечения полной светонепроницаемости ка-

меры.

После этого коробку с рабочим механизмом привертывают

болтиками к корпусу аппарата. При это.м не забудьте

199
