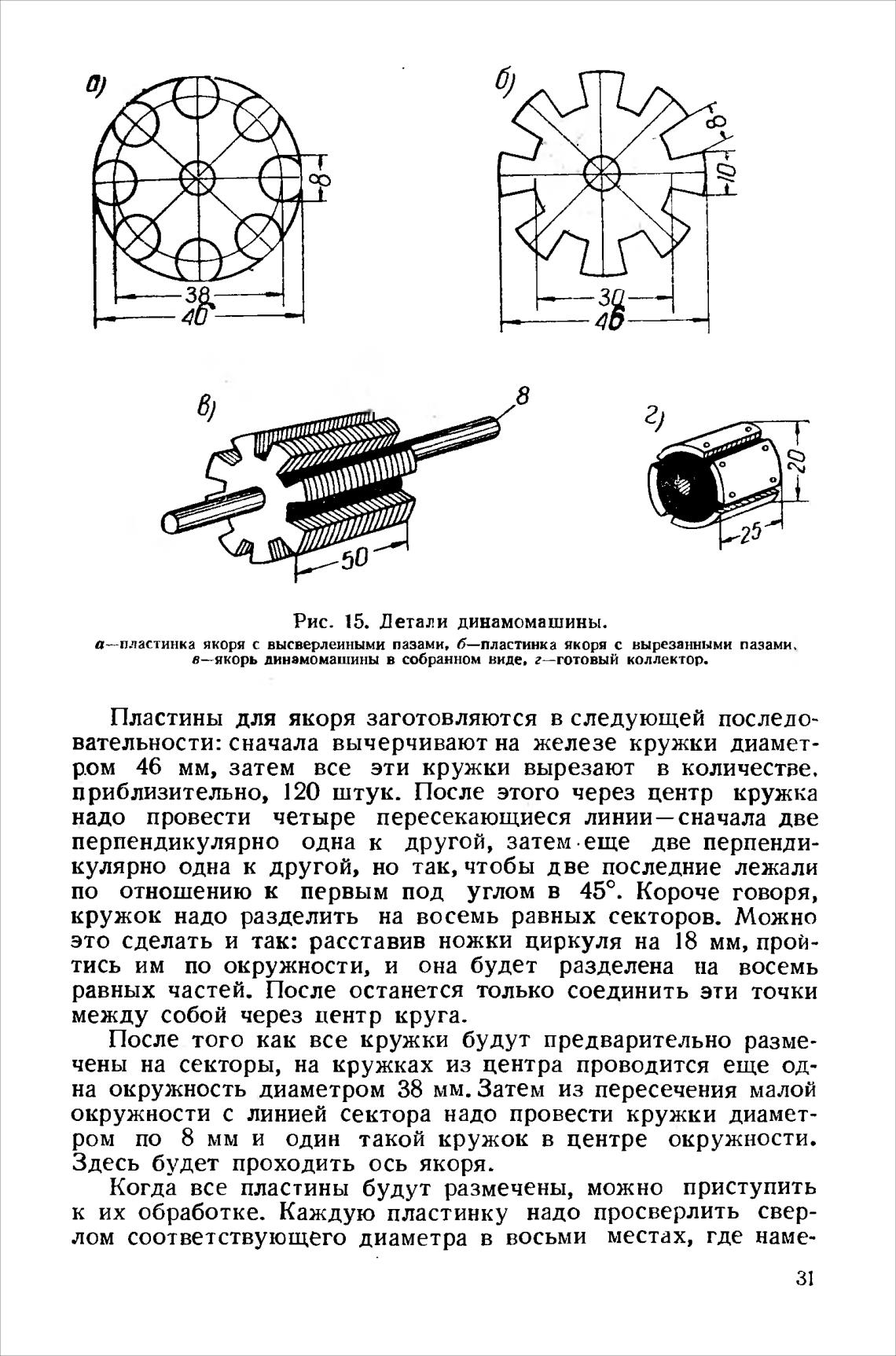

Рис. 15. Детали динамомашины.

а—пластинка якоря с высверлеиными пазами, б—пластинка якоря с вырезанными пазами,

в—якорь динамомашины в собранном виде. коллектор.

Пластины для якоря заготовляются в следующей последо-

вательности: сначала вычерчивают на железе кружки диамет-

ром 46 мм, затем все эти кружки вырезают в количестве,

приблизительно, 120 штук. После этого через центр кружка

надо провести четыре пересекающиеся линии— сначала две

перпендикулярно одна к другой, затем . еще две перпенди-

кулярно одна к другой, но так, чтобы две последние лежали

по отношению к первым под углом в 450. Короче говоря,

кружок надо разделить на восемь равных секторов. Можно

это сделать и так: расставив ножки циркуля на 18 мм, прой-

тись им по окружности, и она будет разделена на восемь

равных частей. После останется только соединить эти точки

между собой через центр круга.

После того как все кружки будут предварительно разме-

чены на секторы, на кружках из центра проводится еще од-

на окружность диаметром 38 мм. Затем из пересечения малой

окружности с линией сектора надо провести кружки диамет-

ром по 8 мм и один такой кружок в центре окружности.

Здесь будет проходить ось якоря.

Когда все пластины будут размечены, можно приступить

к их обработке. Каждую пластинку надо просверлить свер-

лом соответствующего диаметра в восьми местах, где наме-

31
