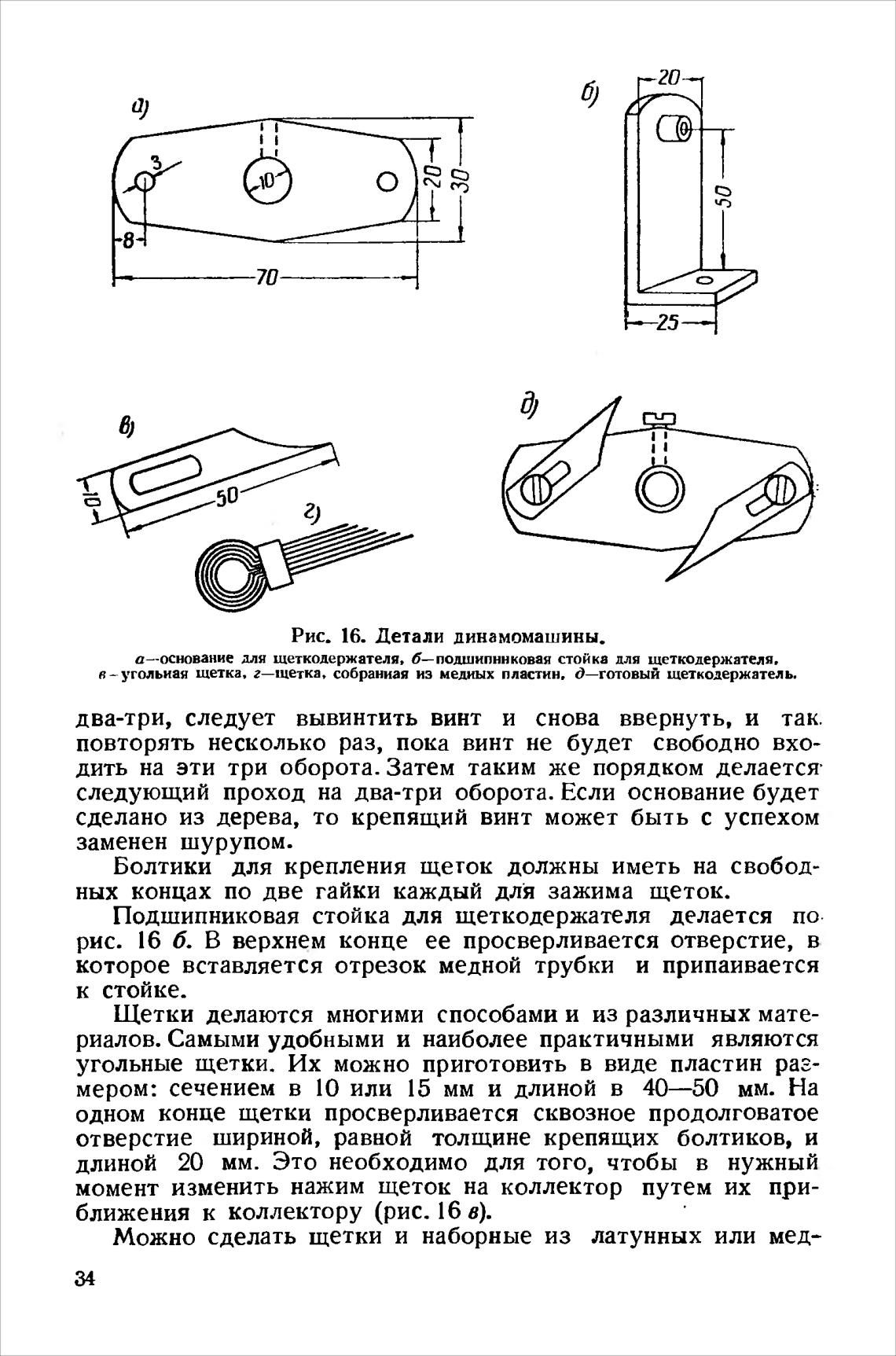

Рис. 16. Детали динамомашины.

для щеткодержателя, б—подшипннковая стойка для щеткодержателя.

в— угольная щетка, г—щетка, собраниая из медных пластин. д—готовый щеткодержателы

два-три, следует вывинтить винт и снова ввернуть, и так.

повторять несколько раз, пока винт не будет свободно вхо-

дить на эти три оборота. Затем таким же порядком делается

следующий проход на два-три оборота. Если основание будет

сделано из дерева, то крепящий винт может быть с успехом

заменен шурупом.

Болтики для крепления щеток должны иметь на свобод-

ных концах по две гайки каждый для зажима щеток.

Подшипниковая стойка для щеткодержателя делается по

рис. 16 б. В верхнем конце ее просверливается отверстие, в

которое вставляется отрезок медной трубки и припаивается

к стойке.

Щетки делаются многими способами и из различных мате-

риалов. Самыми удобными и наиболее практичными являются

угольные щетки. Их можно приготовить в виде пластин раз-

мером: сечением в 10 или 15 мм и длиной в 40—50 мм. На

одном конце щетки просверливается сквозное продолговатое

отверстие шириной, равной толщине крепящих болтиков, и

длиной 20 мм. Это необходимо для того, чтобы в нужный

момент изменить нажим щеток на коллектор путем их при-

ближения к коллектору (рис. 16 8).

Можно сделать щетки и наборные из латунных или мед-
