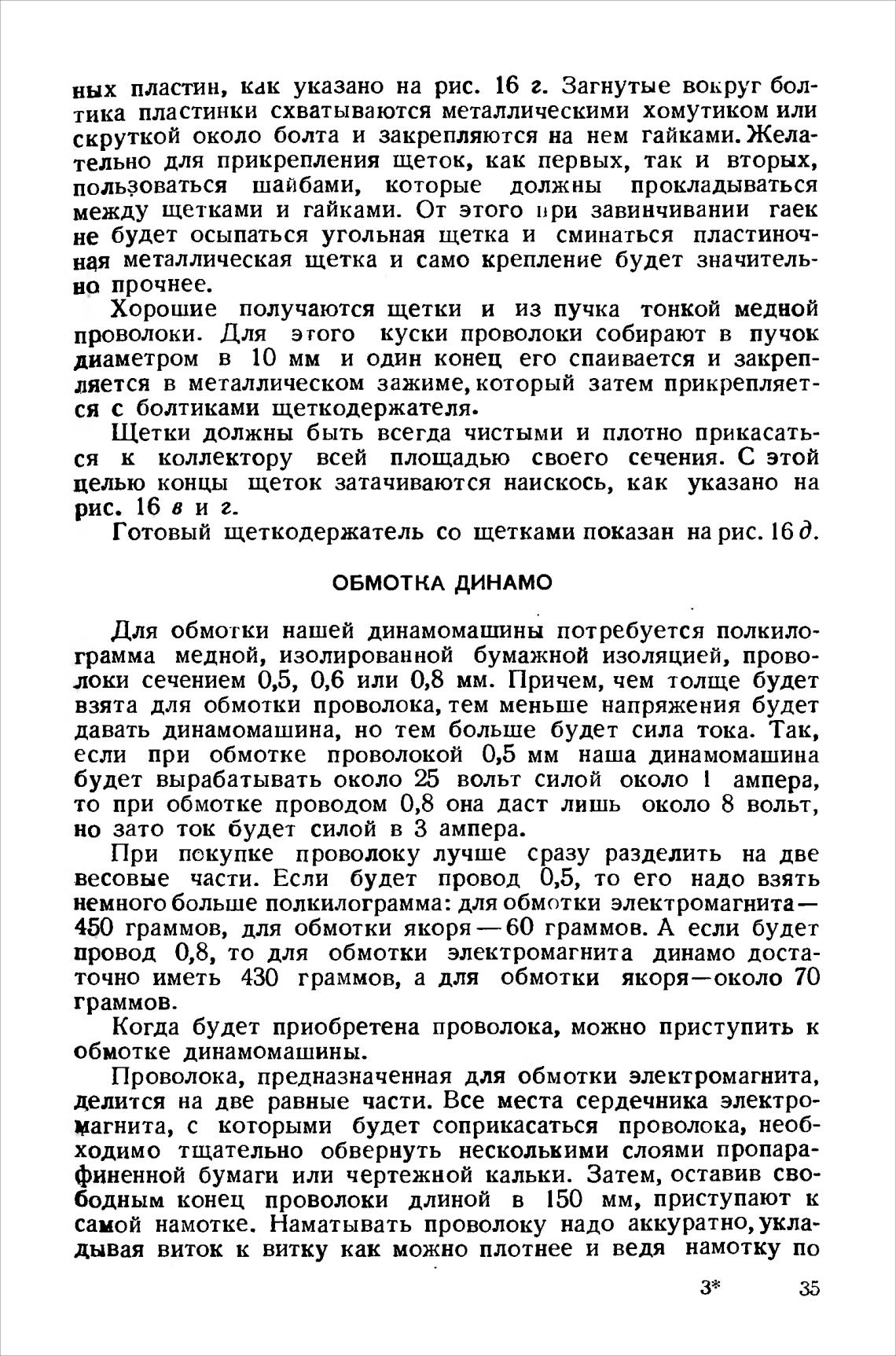

ных пластин, как указано на рис. 16 г. Загнутые вокруг бол-

тика пластинки схватываются металлическими хомутиком или

скруткой около болта и закрепляются на нем гайками. Жела-

тельно для прикрепления щеток, как первых, так и вторых,

пользоваться шайбами, которые должны прокладываться

между щетками и гайками. От этого при завинчивании гаек

не будет осыпаться угольная щетка и сминаться пластиноч-

ная металлическая щетка и само крепление будет значитель-

но прочнее.

Хорошие получаются щетки и из пучка тонкой медной

проволоки. Для этого куски проволоки собирают в пучок

диаметром в 10 мм и один конец его спаивается и закреп-

ляется в металлическом зажиме, который затем прикрепляет-

ся с болтиками щеткодержателя.

Щетки должны быть всегда чистыми и плотно прикасать-

ся к коллектору всей площадью своего сечения. С этой

целью концы щеток затачиваются наискось, как указано на

рис. 16 в и г-

Готовый щеткодержатель со щетками показан на рис. 16 д.

ОБМОТКА ДИНАМО

Для обмотки нашей динамомашины потребуется полкило-

грамма медной, изолированной бумажной изоляцией, прово-

локи сечением 0,5, 0,6 или 0,8 мм. Причем, чем толще будет

взята для обмотки проволока, тем меньше напряжения будет

давать динамомашина, но тем больше будет сила тока. Так,

если при обмотке проволокой 0,5 мм наша динамомашина

будет вырабатывать около 25 вольт силой около ампера,

то при обмотке проводом 0,8 она даст лишь около 8 вольт,

но зато ток будет силой в З ампера.

При покупке проволоку лучше сразу разделить на две

весовые части. Если будет провод 0,5, то его надо взять

немного больше полкилограмма: для обмотки электромагнита—

450 граммов, для обмотки якоря —60 граммов. А если будет

провод 0,8, то для обмотки электромагнита динамо доста-

точно иметь 430 граммов, а для обмотки якоря—около 70

граммов.

Когда будет приобретена проволока, можно приступить к

обмотке динамомашины.

Проволока, предназначенная для обмотки электромагнита,

делится на две равные части. Все места сердечника электро-

магнита, с которыми будет соприкасаться проволока, необ-

ходимо тщательно обвернуть несколькими слоями пропара-

финенной бумаги или чертежной кальки. Затем, оставив сво-

бодным конец проволоки длиной в 150 мм, приступают к

самой намотке. Наматывать проволоку надо аккуратно, укла-

дывая виток к витку как можно плотнее и ведя намотку по
