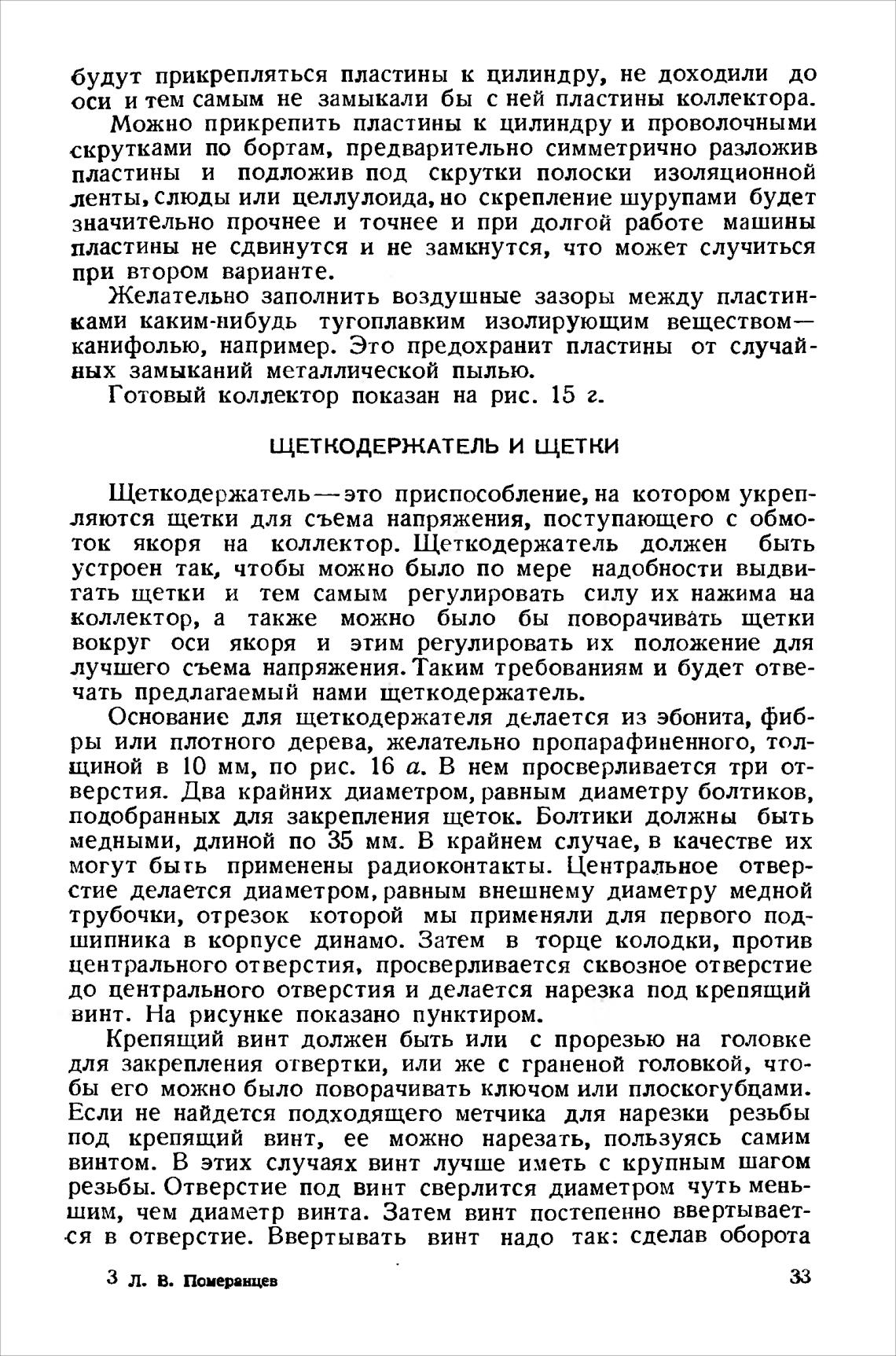

будут прикрепляться пластины к цилиндру, не доходили до

оси и тем самым не замыкали бы с ней пластины коллектора.

Можно прикрепить пластины к цилиндру и проволочными

скрутками по бортам, предварительно симметрично разложив

пластины и подложив под скрутки полоски изоляционной

ленты, слюды или целлулоида, но скрепление шурупами будет

значительно прочнее и точнее и при долгой работе машины

пластины не сдвинутся и не замкнутся, что может случиться

при втором варианте.

Желательно заполнить воздушные зазоры между пластин-

ками каким-нибудь тугоплавким изолирующим веществом—

канифолью, например. Это предохранит пластины от случай-

ных замыканий металлической пылью.

Готовый коллектор показан на рис. 15 г.

ЩЕТКОДЕРЖАТЕЛЬ И ЩЕТКИ

Щеткодержатель—это приспособление, на котором укреп-

ляются щетки для съема напряжения, поступающего с обмо-

ток якоря на коллектор. Щеткодержатель должен быть

устроен так, чтобы можно было по мере надобности выдви-

гать щетки и тем самым регулировать силу их нажима на

коллектор, а также можно было бы поворачивать щетки

вокруг оси якоря и этим регулировать их положение для

лучшего съема напряжения. Таким требованиям и будет отве-

чать предлагаемый нами щеткодержатель.

Основание для щеткодержателя делается из эбонита, фиб-

ры или плотного дерева, желательно пропарафиненного, тол-

щиной в 10 мм, по рис. 16 а. В нем просверливается три от-

верстия. Два крайних диаметром, равным диаметру болтиков,

подобранных для закрепления щеток. Болтики должны быть

медными, длиной по 35 мм. В крайнем случае, в качестве их

могут быть применены радиоконтакты. Центральное отвер-

стие делается диаметром, равным внешнему диаметру медной

трубочки, отрезок которой мы применяли для первого под-

шипника в корпусе динамо. Затем в торце колодки, против

центрального отверстия, просверливается сквозное отверстие

до центрального отверстия и делается нарезка под крепящий

винт. На рисунке показано пунктиром.

Крепящий винт должен быть или с прорезью на головке

для закрепления отвертки, или же с граненой головкой, что-

бы его можно было поворачивать ключом или плоскогубцами.

Если не найдется подходящего метчика для нарезки резьбы

под крепящий винт, ее можно нарезать, пользуясь самим

винтом. В этих случаях винт лучше иметь с крупным шагом

резьбы. Отверстие под винт сверлится диаметром чуть мень-

шим, чем диаметр винта. Затем винт постепенно ввертывает-

ся в отверстие. Ввертывать винт надо так: сделав оборота
