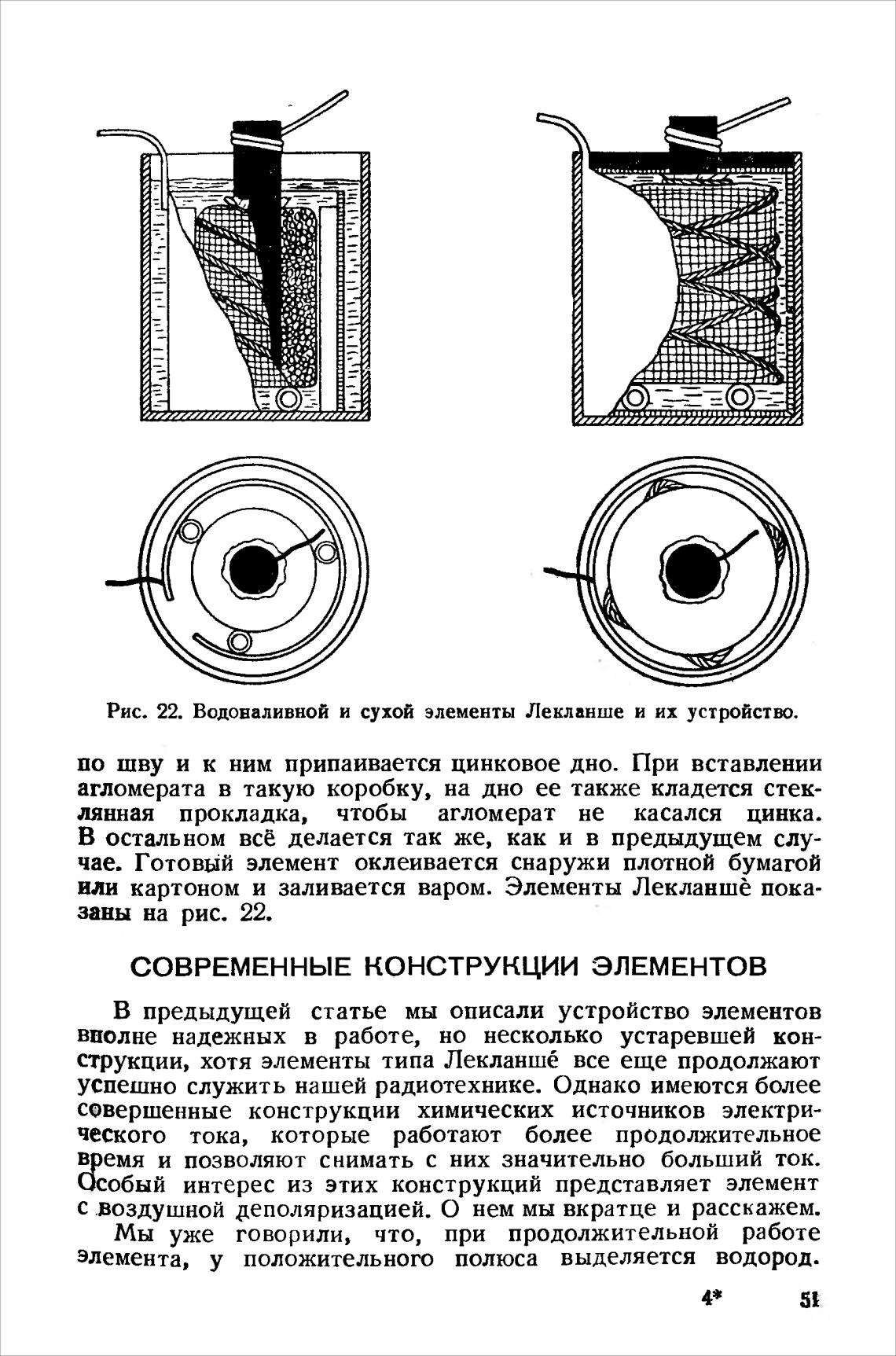

Рис. 22. Водоналивной и сухой элементы Лекланше и их устройство.

по шву и к ним припаивается цинковое дно. При вставлении

агломерата в такую коробку, на дно ее также кладется стек-

лянная прокладка, чтобы агломерат не касался цинка.

В остальном всё делается так же, как и в предыдущем слу-

чае. Готовый элемент оклеивается снаружи плотной бумагой

или картоном и заливается варом. Элементы Лекланшё пока-

заны на рис. 22.

СОВРЕМЕННЫЕ КОНСТРУКЦИИ ЭЛЕМЕНТОВ

В предыдущей статье мы описали устройство элементов

вполне надежных в работе, но несколько устаревшей кон-

струкции, хотя элементы типа Лекланшё все еще продолжают

успешно служить нашей радиотехнике. Однако имеются более

совершенные конструкции химических источников электри-

ческого тока, которые работают более продолжительное

время и позволяют снимать с них значительно больший ток.

Особый интерес из этих конструкций представляет элемент

с воздушной деполяризацией. О нем мы вкратце и расскажем.

Мы уже говорили, что, при продолжительной работе

элемента, у положительного полюса выделяется водород.
