Параллельным соединением называется такое соединение,

при котором отрицательные полюсы всех элементов, входя-

щих в состав батареи, соединяются вместе и так же вместе

соединяются все положительные полюсы элементов. При та-

ком соединении, наоборот, электродвижущая сила, напряжение

батареи будет равно электродвижущей силе одного элемента,

но зато емкость батареи будет равна сумме емкостей всех

входящих в нее элементов, что дает возможность снимать

с батареи большую силу тока. Здесь получается так, как

будто мы сделали один элемент очень больших размеров.

Смешанным соединением называется такое соединение,

при котором отдельные батареи, при параллельном соедине-

нии в них элементов, соединяются последовательно между

собой или, наоборот, последовательно соединенные батареи

соединяются в группу параллельным соединением. При таком

соединении элементов батарея будет иметь повышенные

напряжение и емкость.

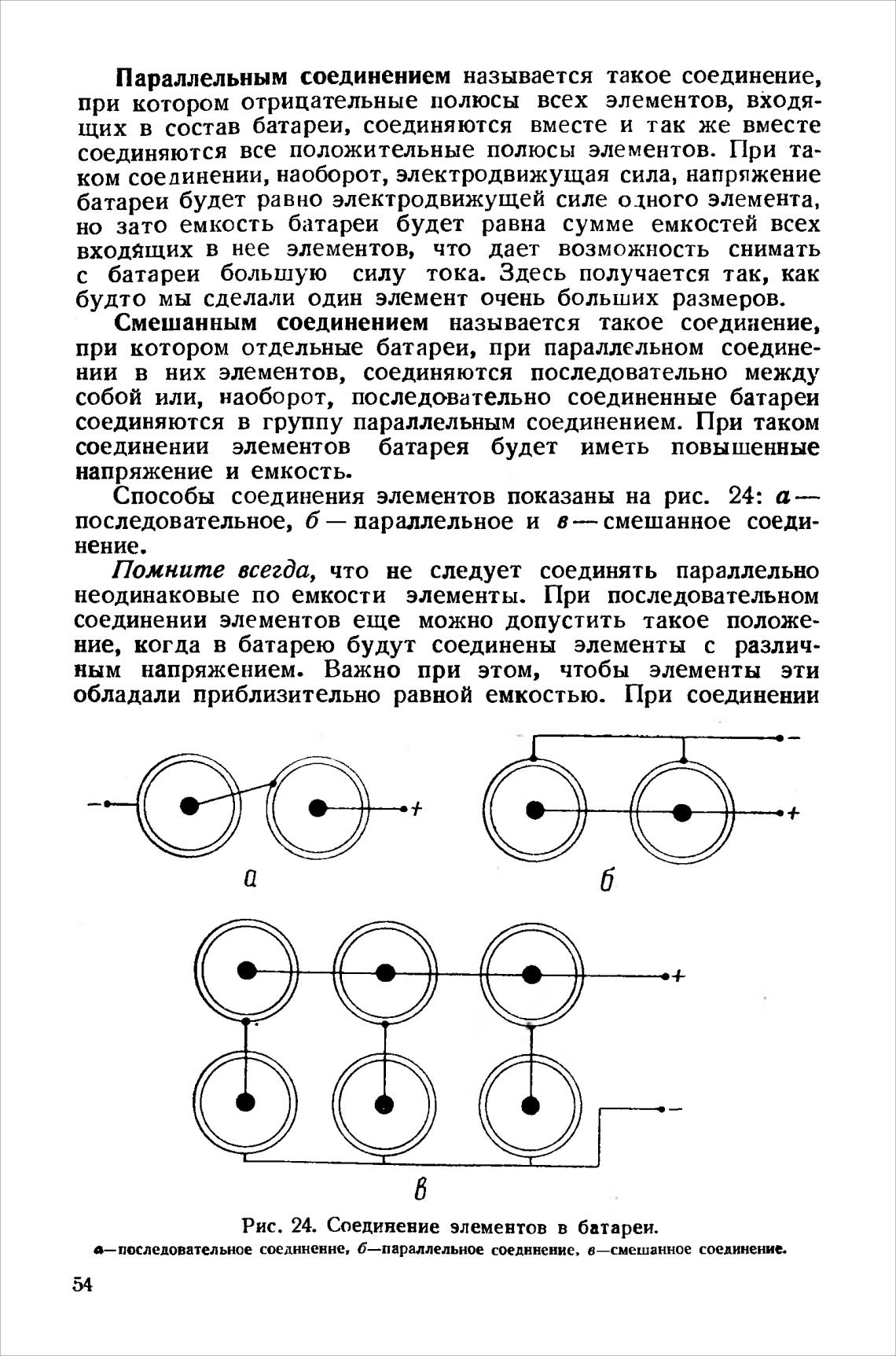

Способы соединения элементов показаны на рис. 24: а—

последовательное, б — параллельное и в— смешанное соеди-

нение.

Пожните всегда, что не следует соединять параллельно

неодинаковые по емкости элементы. При последовательном

соединении элементов еще можно допустить такое положе-

ние, когда в батарею будут соединены элементы с различ-

ным напряжением. Важно при этом, чтобы элементы эти

обладали приблизительно равной емкостью. При соединении

а

6

Рис. 24. Соединение элементов в батареи.

В—последовательное соеднненне, б—параллельное в—смешанное соединение.
