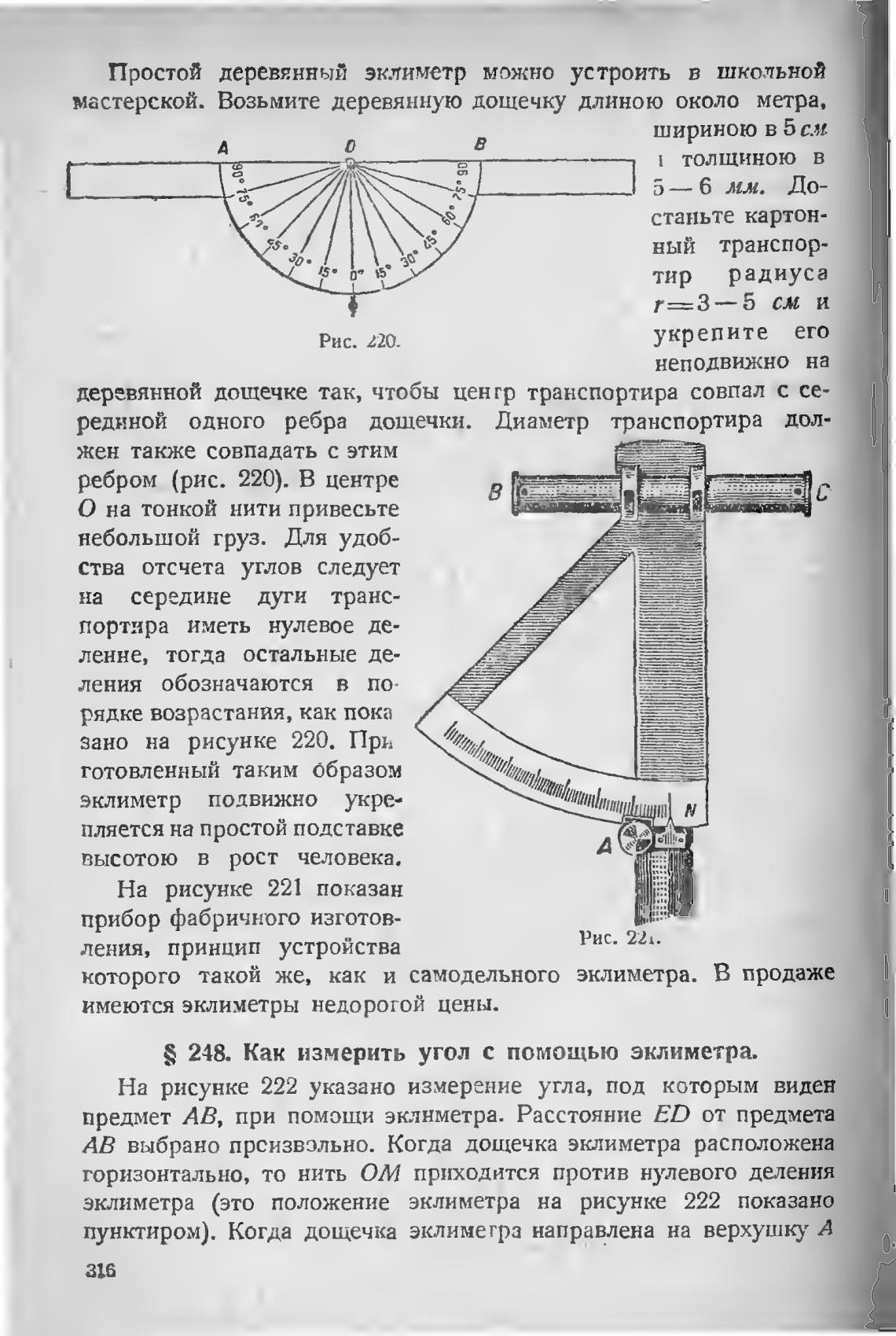

Простой деревянный эклиметр можно устроить в школьной

мастерской. Возьмите деревянную дощечку длиною около метра,

Рис. по-

шириною в 5 см

толщиною в

МЯ. до-

станьте картон-

ный транспор-

тир радиуса

см и

укрепите его

неподвижно на

деревянной дощечке так, чтобы центр транспортира совпал с се-

рединой одного ребра дощечки. Диаметр транспортира дол-

жен также совпадать с этим

ребром (рис. 220). В центре

О на тонкой нити привесьте

небольшой груз. Для удоб-

ства отсчета углов следует

на середине дуги транс-

портира иметь нулевое де-

ленне, тогда остальные де-

ления обозначаются в по-

рядке возрастания, как пока

зано на рисунке 220. При

готовленный таким образом

эклиметр подвижно укре-

пляется на простой подставке

высотою в рост человека.

На рисунке 221 показан

прибор фабричного изготов-

ления, принцип устройства

Рис. 22i.

которого такой же, как и самодельного эклиметра. В продаже

имеются экли.метры недорогой цены.

S 248. Как измерить угол с помощью эклиметра.

На рисунке 222 указано измерение угла, под которым виден

предмет АВ, при помощи эклнметра. Расстояние ED от предмета

АВ выбрано прсизвольно. Когда дощечка эклиметра расположена

горизонтально, то нить ОМ приходится против нулевого деления

эклиметра (это положение эклиметра на рисунке 222 показано

пунктиром). Когда дощечка эклиметра направлена на верхушку А

316
