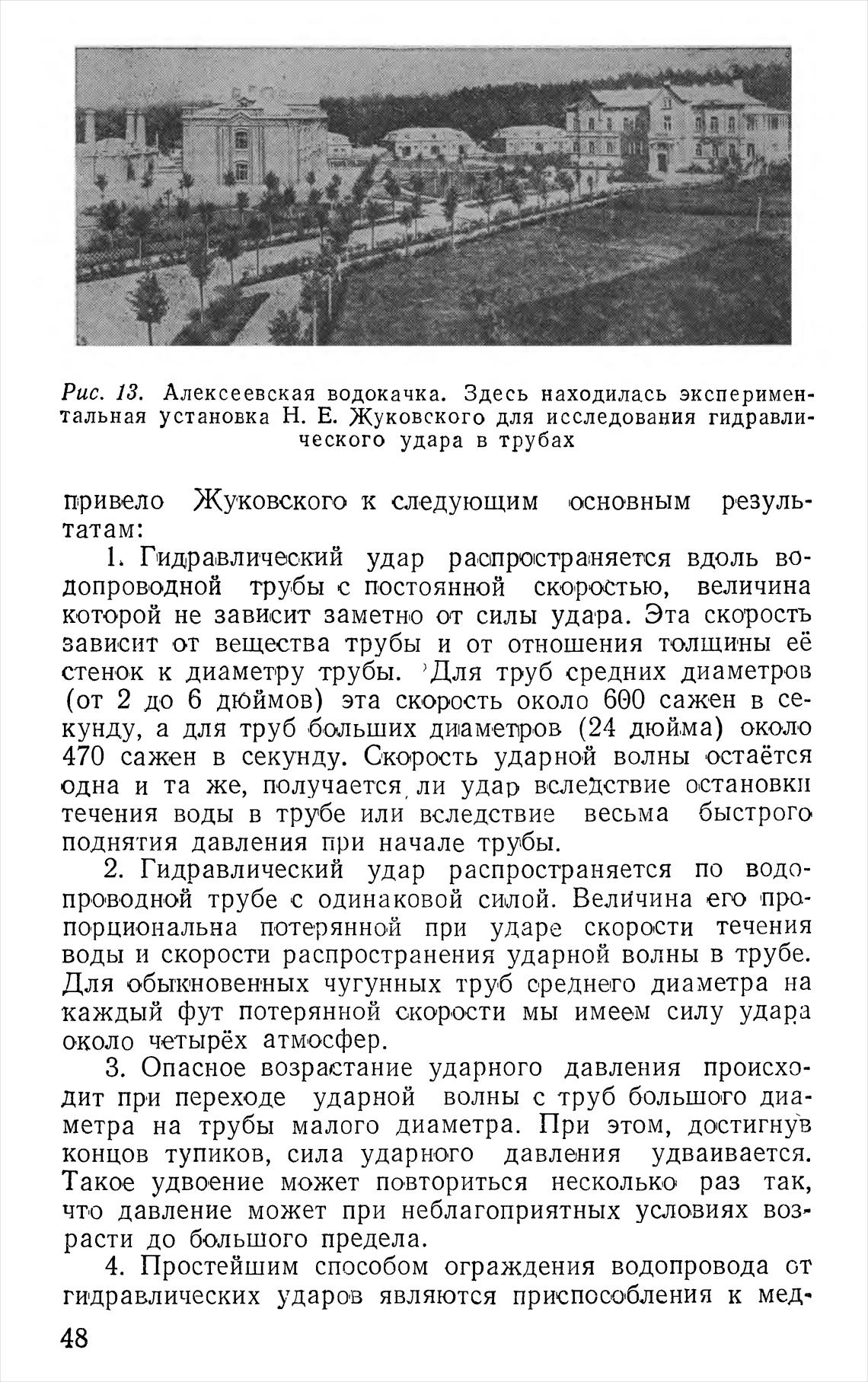

Рис. 13. Алексеевская водокачка. Здесь находилась эксперимен-

тальная установка Н. Е. Жуковского для исследования гидравли-

ческого удара в трубах

привело Жуковского к следующим основным резуль-

татам:

Гидравлический удар распространяется вдоль во-

допроводной трубы с постоянной скоростью, величина

которой не зависит заметно от силы удара. Эта скорость

зависит ог вещества трубы и от отношения толщины её

стенок к диаметру трубы. Для труб средних диаметров

(от 2 до 6 дюймов) эта скорость около 600 сажен в се-

кунду, а для труб больших диаметров (24 дюйма) около

470 сажен в секунду. Скорость ударной волны остаётся

одна и та же, получается ли удар вследствие остановки

течения воды в трубе или вследствие весьма быстрого

поднятия давления при начале трубы.

2. Гидравлический удар распространяется по водо-

проводной трубе с одинаковой силой. Величина его про-

порциональна потерянной при ударе скорости течения

воды и скорости распространения ударной волны в трубе.

Для обыкновенных чугунных труб среднего диаметра на

каждый фут потерянной скорости мы имеем силу удара

около четырёх атмосфер.

З. Опасное возрастание ударного давления происхо-

дит при переходе ударной волны с труб большого диа-

метра на трубы малого диаметра. При этом, достигнув

концов тупиков, сила ударного давления удваивается.

Такое удвоение может повториться несколько раз так,

что давление может при неблагоприятных условиях воз-

расти до большого предела.

4. Простейшим способом ограждения водопровода от

гидравлических ударов являются приспособления к мед-

48
