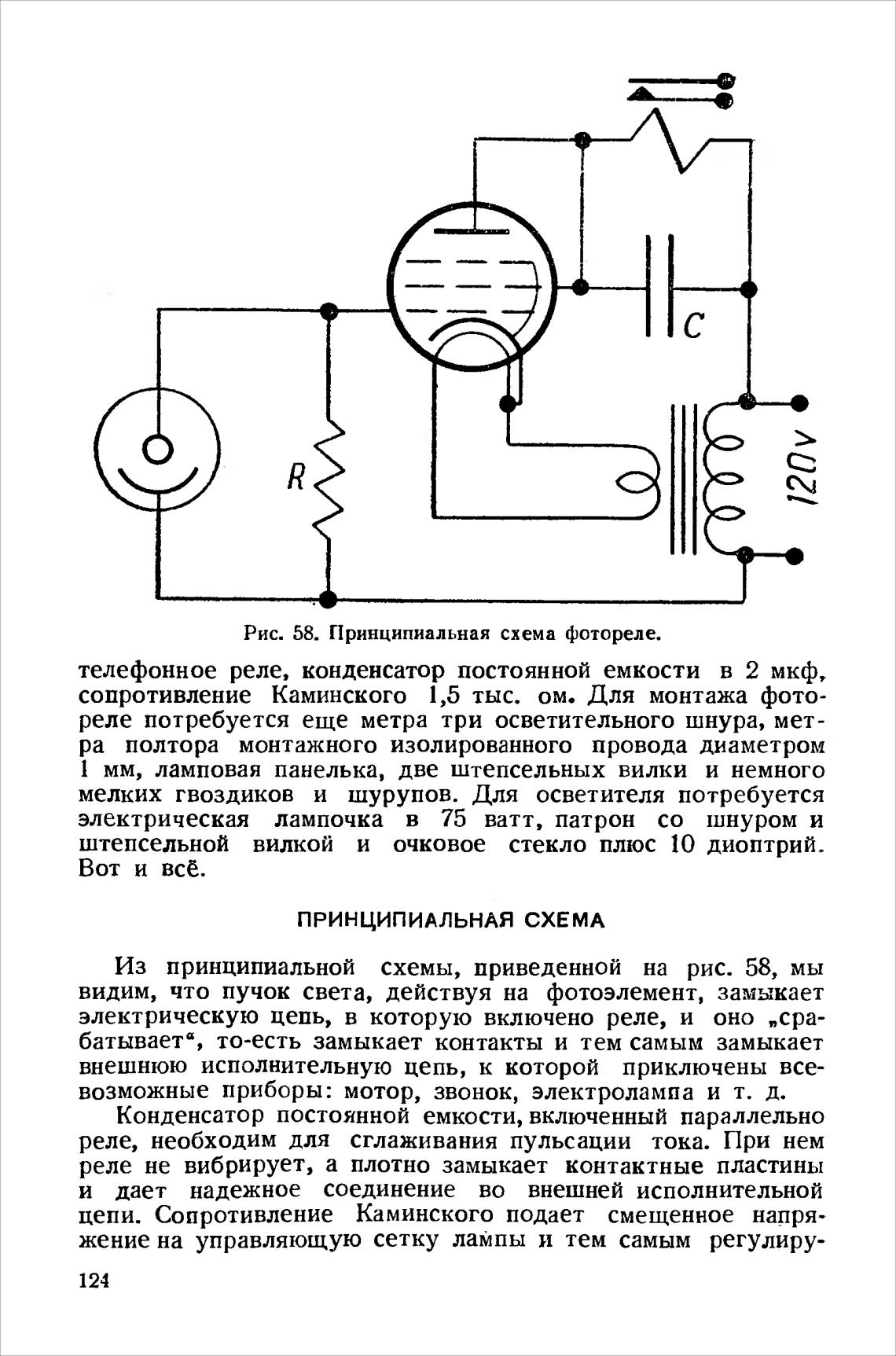

Рис. 58. Принципиальная схема фотореле.

телефонное реле, конденсатор постоянной емкости в 2 мкф,

сопротивление Каминского 1,5 тыс. ом. Для монтажа фото-

реле потребуется еще метра три осветительного шнура, мет-

ра полтора монтажного изолированного провода диаметром

мм, ламповая панелька, две штепсельных вилки и немного

мелких гвоздиков и шурупов. Для осветителя потребуется

электрическая лампочка в 75 ватт, патрон со шнуром и

штепсельной вилкой и очковое стекло плюс 10 диоптрий.

Вот и всё.

ПРИНЦИПИАЛЬНАЯ СХЕМА

Из принципиальной схемы, приведенной на рис. 58, мы

видим, что пучок света, действуя на фотоэлемент, замыкает

электрическую цепь, в которую включено реле, и оно „сра-

батываета, то-есть замыкает контакты и тем самым замыкает

внешнюю исполнительную цепь, к которой приключены все-

возможные приборы: мотор, звонок, электролампа и т. д.

Конденсатор постоянной емкости, включенный параллельно

реле, необходим для сглаживания пульсации тока. При нем

реле не вибрирует, а плотно замыкает контактные пластины

и дает надежное соединение во внешней исполнительной

цепи. Сопротивление Каминского подает смещенное напря-

жение на управляющую сетку и тем самым регулиру-

124
