Собрав реле, сразу же его

проверьте. Для этого контак-

ты катушки соединяют с ба-

тарейкой от карманного фона-

ря. Если реле собрано пра-

вильно, то якорек притянется к

сердечнику и замкнет контакт-

ные пластинки. Присоединен-

о

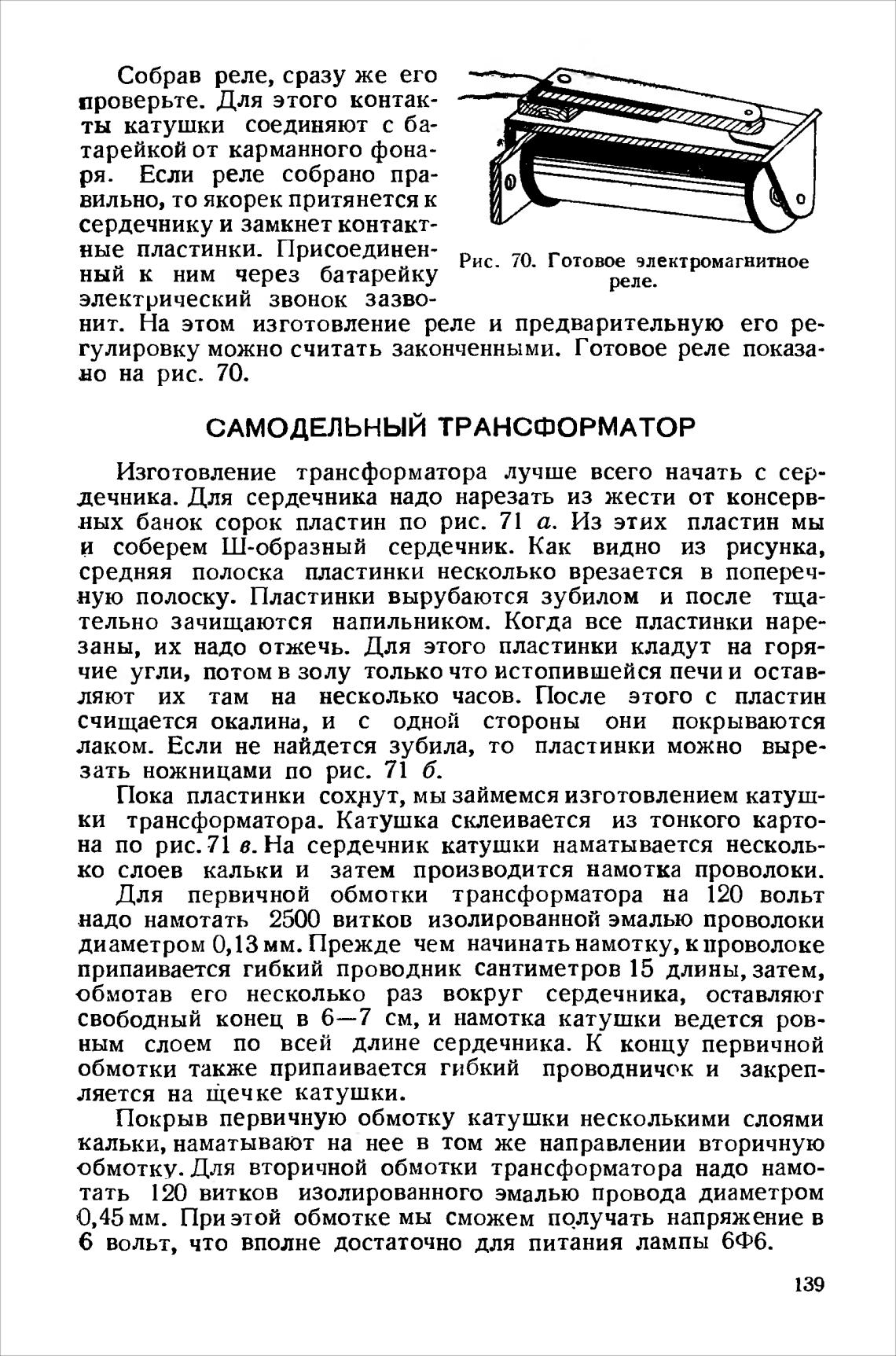

Рис. 70. Готовое электромагнитное

ный к ним через батарейку

реле.

электрический звонок зазво-

нит. На этом изготовление реле и предварительную его ре-

гулировку можно считать законченными. Готовое реле показа-

но на рис. 70.

САМОДЕЛЬНЫЙ ТРАНСФОРМАТОР

Изготовление трансформатора лучше всего начать с сер-

дечника. Для сердечника надо нарезать из жести от консерв-

ных банок сорок пластин по рис. 71 а. Из этих пластин мы

и соберем Ш-образный сердечник. Как видно из рисунка,

средняя полоска пластинки несколько врезается в попереч-

ную полоску. Пластинки вырубаются зубилом и после тща-

тельно зачищаются напильником. Когда все пластинки наре-

заны, их надо отжечь. Для этого пластинки кладут на горя-

чие угли, потом в золу только что истопившейся печи и остав-

ляют их там на несколько часов. После этого с пластин

счищается окалина, и с одной стороны они покрываются

лаком. Если не найдется зубила, то пластинки можно выре-

зать ножницами по рис. 71 б.

Пока пластинки сохдут, мы займемся изготовлением катуш-

ки трансформатора. Катушка склеивается из тонкого карто-

на по рис. 71 в. На сердечник катушки наматывается несколь-

ко слоев кальки и затем производится намотка проволоки.

Для первичной обмотки трансформатора на 120 вольт

надо намотать 2500 витков изолированной эмалью проволоки

диаметром 0,13 мм. Прежде чем начинать намотку, кироволоке

припаивается гибкий проводник сантиметров 15 длины, затем,

обмотав его несколько раз вокруг сердечника, оставляют

свободный конец в 6—7 см, и намотка катушки ведется ров-

ным слоем по всей длине сердечника. К концу первичной

обмотки также припаивается гибкий проводничок и закреп-

ляется на щечке катушки.

Покрыв первичную обмотку катушки несколькими слоями

кальки, наматывают на нее в том же направлении вторичную

обмотку. Для вторичной обмотки трансформатора надо намо-

тать 120 витков изолированного эмалью провода диаметром

0,45 мм. При этой обмотке мы сможем пелучать напряжение в

6 вольт, что вполне достаточно для питания лампы 6Фб.

139
