радиолампы поступит отрицательное напряжение, которое не

пропускает через себя электроны на анод,— реле разомкнется,

и электромагнитный зажим прекратит доступ воды в фонтанчик.

Пионеры могут организовать в колхозах при помощи

фотореле надежную охрану помещения и огородов от блуж-

дающего скота или от хищных зверей. Для этого надо толь-

ко разместить систему отражательных зеркал так, чтобы

луч света осветителя, обойдя кругом охраняемый объект,

попал в тубус фотореле. Отражательные зеркала надо уста-

навливать с учетом, чтобы их не было сразу видно и чтобы

случайные предметы при покачивании от ветра не заслонили

луч и не вызвали ложной тревоги. Вместе с этим луч света,

исходящий от осветителя, не должен быть заметен. Для

этого используются инфракрасные лучи, которые также дейст-

вуют на фотоэлемент, как и обыкновенные белые.

Получить инфракрасные лучи от нашего осветителя очень

просто. Для этого надо перед осветителем поставить тонкую

эбонитовую пластинку. Пластинка эта совершенно не про-

пустит белого луча, но зато через нее беспрепятственно

пройдут инфракрасные лучи.

Устанавливать и регулировать отражаемость зеркал надо,

разумеется, при наличии белого луча.

Установка фотореле осветителя и отражательных зеркал

для охраны помещений и огородов может быть произведена

приблизительно по схеме, указанной на рис. 68.

(ф

а

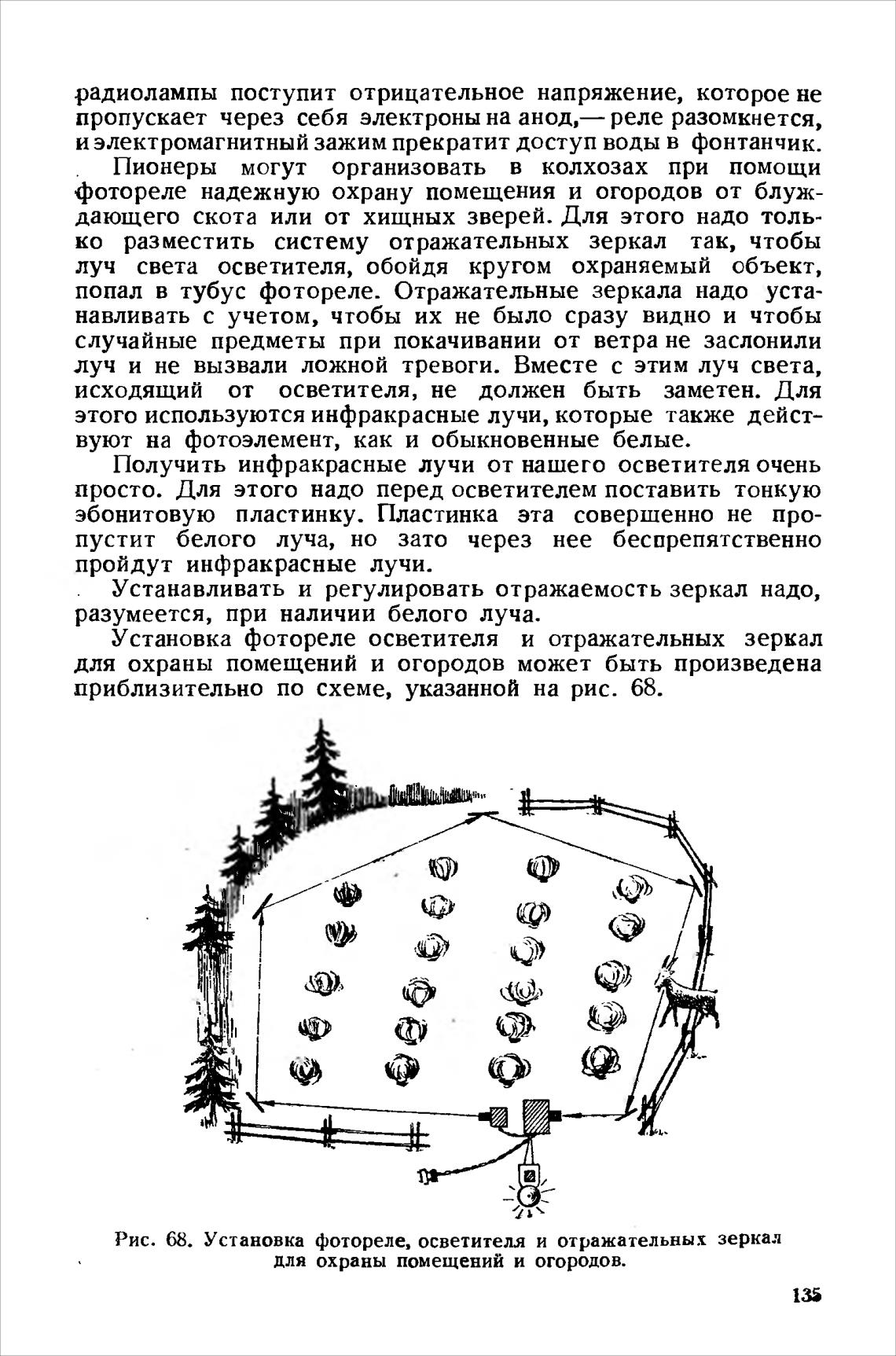

Рис. 68. Установка фотореле, осветителя и отражательных зеркал

для охраны помещений и огородов.

135
