д

—50

24

20

ме ного контакта

5

6)

12

4-5

35

Шя эбонита

р 7-8

70

для серебро

20

5-6

4-5

20

Ж)

о

18

-6 18

40

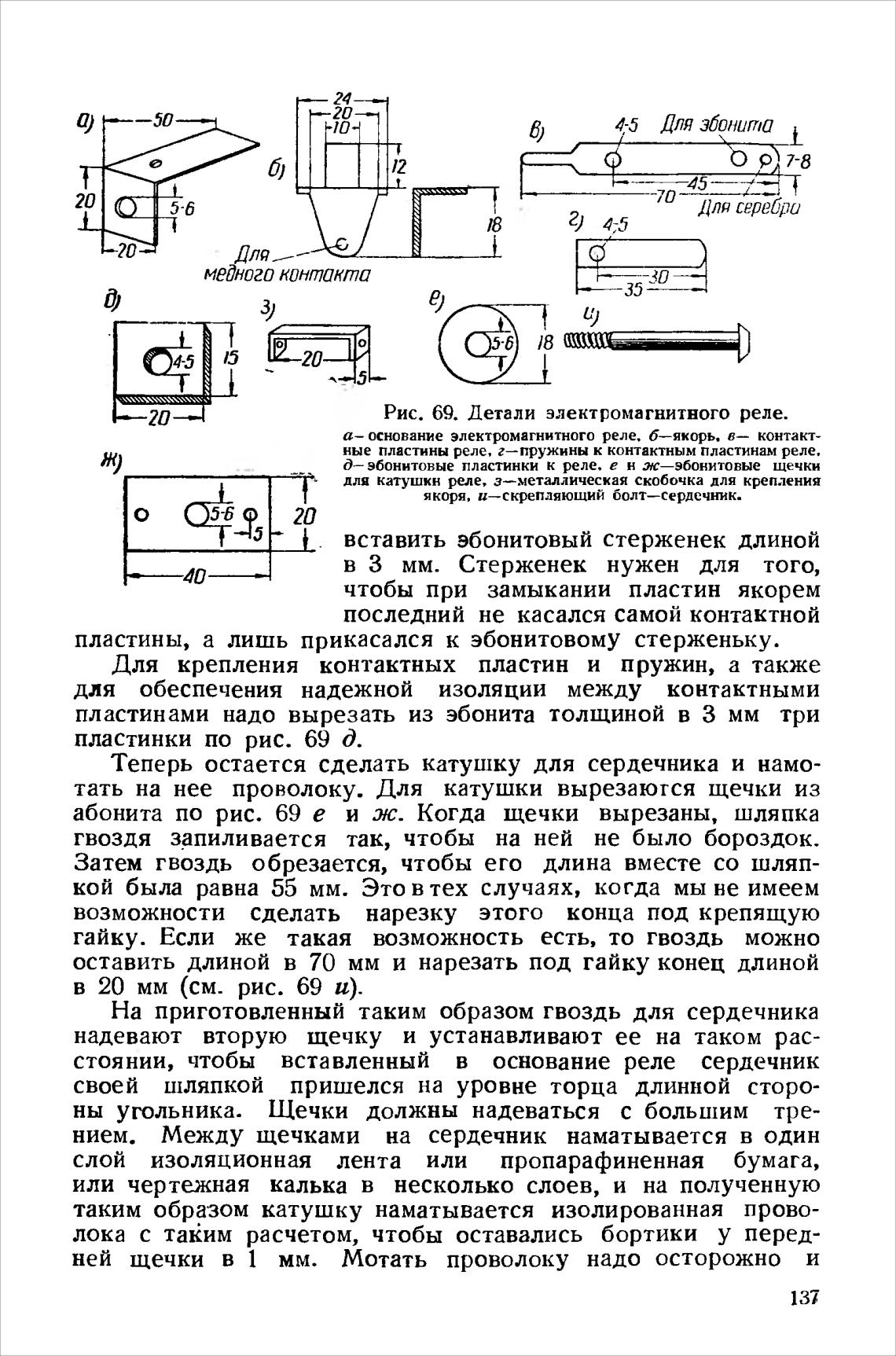

Рис. 69. Детали электромагнитного реле.

а— Ш-ювание электромагнитного реле. б—якорь. в— контакт-

ные пластины реле, г—пружины к контактным пластинам реле.

д— эбонитовые пластинки к реле. е н ж—эбонитовые щечки

для катушкн реле, з—металлическая скобочка для крепления

якоря, и—скрыяющий болт—сердечник.

вставить эбонитовый стерженек длиной

в З мм. Стерженек нужен для того,

чтобы при замыкании пластин якорем

последний не касался самой контактной

пластины, а лишь прикасался к эбонитовому стерженьку.

Для крепления контактных пластин и пружин, а также

для обеспечения надежной изоляции между контактными

пластинами надо вырезать из эбонита толщиной в З мм три

пластинки по рис. 69 д.

Теперь остается сделать катушку для сердечника и намо-

тать на нее проволоку. Для катушки вырезаются щечки из

абонита по рис. 69 е и ж. Когда щечки вырезаны, шляпка

гвоздя запиливается так, чтобы на ней не было бороздок.

Затем гвоздь обрезается, чтобы его длина вместе со шляп-

кой была равна 55 мм. Это в тех случаях, когда мы не имеем

возможности сделать нарезку этого конца под крепящую

гайку. Если же такая возможность есть, то гвоздь можно

оставить длиной в 70 мм и нарезать под гайку конец длиной

в 20 мм (см- рис. 69 и).

На приготовленный таким образом гвоздь для сердечника

надевают вторую щечку и устанавливают ее на таком рас-

стоянии, чтобы вставленный в основание реле сердечник

своей шляпкой пришелся на уровне торца длинной сторо-

ны угольника. Щечки должны надеваться с большим тре-

нием. Между щечками на сердечник наматывается в один

слой изоляционная лента или пропарафиненная бумага,

или чертежная калька в несколько слоев, и на полученную

таким образом катушку наматывается изолированная прово-

лока с таким расчетом, чтобы оставались бортики у перед-

ней щечки в 1 мм. Мотать проволоку надо осторожно и

137
