100 Х 100 мм и две по 100 Х 200 мм. В одной из дощечек

размером 100 Х 100 мм в центре прорезается отверстие по

диаметру электрического патрона. Из дощечек сколачивается

ящичек, как указано на рис. 72 б. Когда ящик готов, в него

ввертывают электрический патрон, предварительно заряжен-

ный шнуром; в патрон ввинчивается наша круксова трубка,

изготовленная из электрической лампочки. Когда лампочка

туго ввернута в патрон, станиолевый кружок на ней должен

приходиться против какой-нибудь боковой стенки. Если этого

не получилось сразу, то патрон следует несколько повернуть

в гнезде. Против станиолевого кружочка на стенке делают

отметку, и лампочку вывертывают. Затем на месте отметки

просверливают небольшое отверстие для контакта с лампой.

Контакт можно сделать из толстой медной проволоки

сечением 5 мм и длиной 50—60 мм. На одном из концов

проволоки припаивается медный кружочек диаметром в 10 мм.

Желательно предварительно этот кружочек осторожно вы-

гнуть на груше нашей лампочки для того, чтобы при сопри-

косновении его со станиолевым кружочком контакт был

плотнее.

Проволока вставляется изнутри штатива в приготовленное

отверстие, причем то место контакта, которое будет сопри-

касаться с доской, надо предварительно изолировать, жела-

тельно эбонитовой или фарфоровой трубочкой, но так, чтобы

стержень двигался в ней с большим трением. Можно употре-

бить для изоляции фарфоровый ролик, применяемый для

электропроводки. Но в этих случаях по отверстию ролика

надо будет сначала подобрать диаметр проволоки и затем

уже приступить к изготовлению контакта. Когда контакт

вставлен на место, к его внешнему концу припаивается кусок

электрического шнура длиной в метр.

В ящик ввертывают лампочку, контакт осторожно, но

как можно туже придвигают к станиолевому кружочку, при-

л

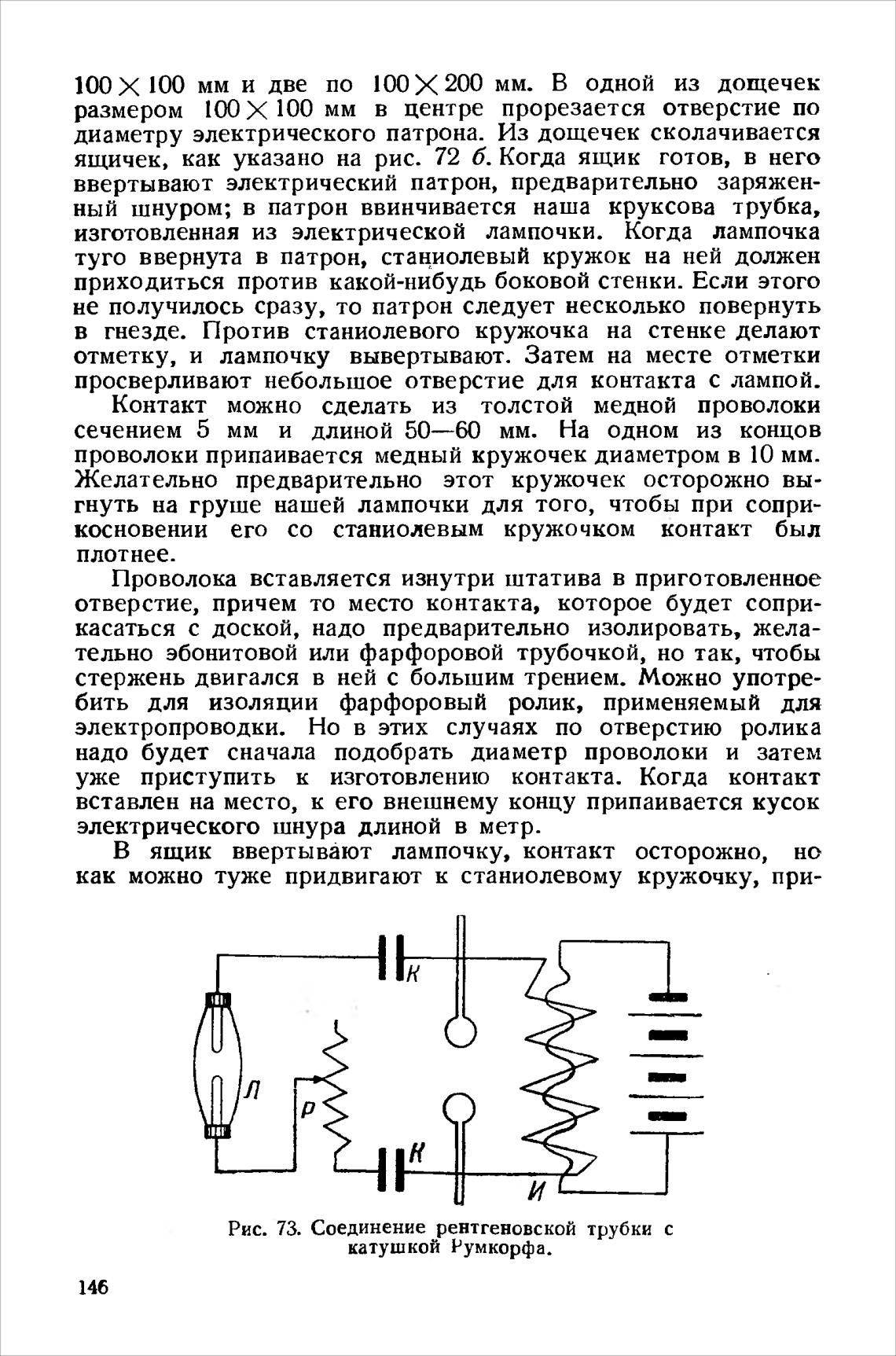

Рис. 73. Соединение рентгеновской трубки с

катушкой Румкорфа.

146
