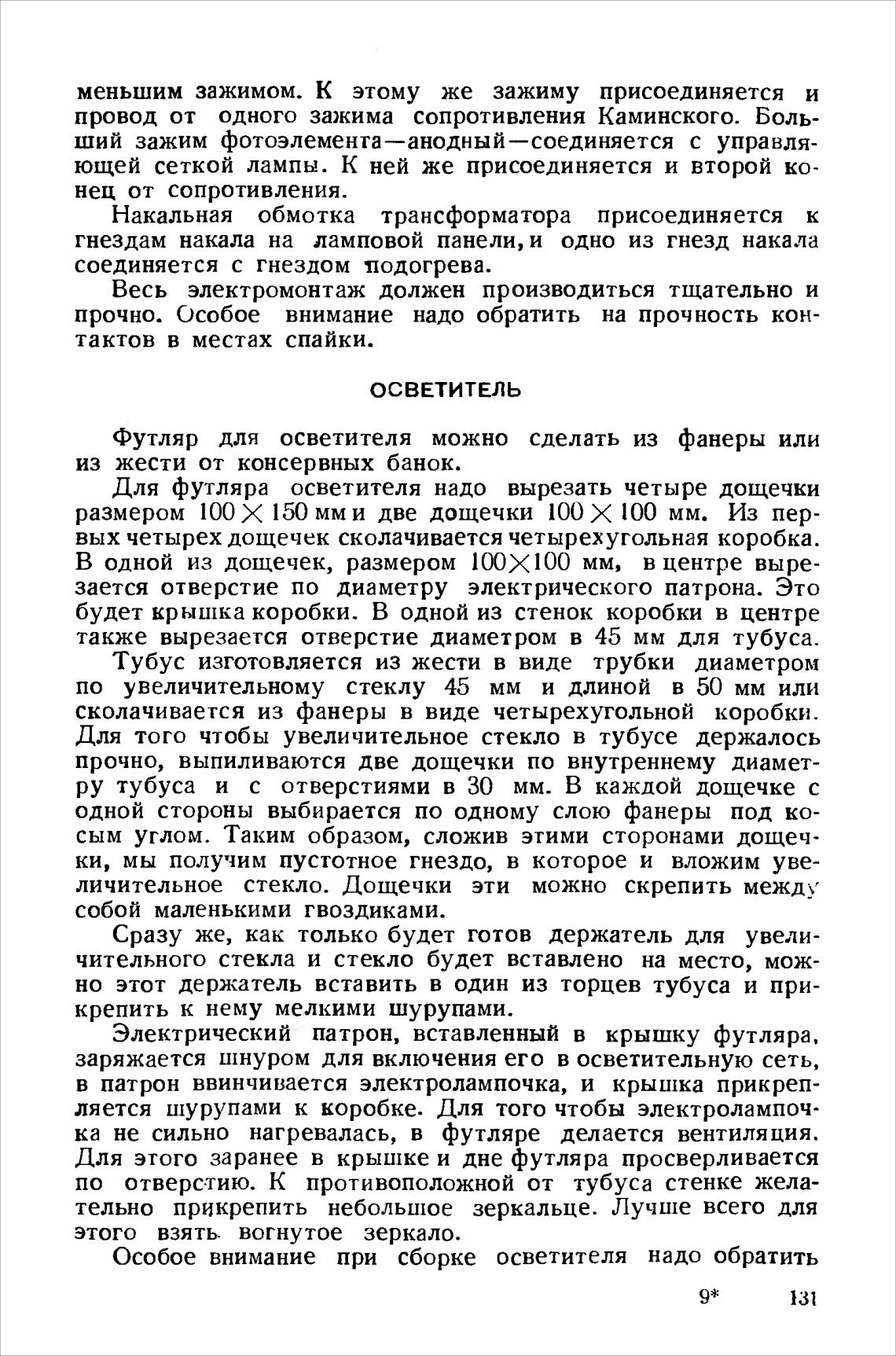

меньшим зажимом. К этому же зажиму присоединяется и

провод от одного зажима сопротивления Каминского. Боль-

ший зажим фотоэлемента—анодный—соединяется с управля-

ющей сеткой лампы. К ней же присоединяется и второй ко-

нец от сопротивления.

Накальная обмотка трансформатора присоединяется к

гнездам накала на ламповой панели, и одно из гнезд накала

соединяется с гнездом подогрева.

Весь электромонтаж должен производиться тщательно и

прочно. Особое внимание надо обратить на прочность кон-

тактов в местах спайки.

ОСВЕТИТЕЛЬ

Футляр для осветителя можно сделать из фанеры или

из жести от консервных банок.

Для футляра осветителя надо вырезать четыре дощечки

размером 100 Х 1Я мм и две дощечки 100 Х 100 мм. Из пер-

вых четырех дощечек сколачивается четырехугольная коробка.

В одной из дощечек, размером мм, в центре выре-

зается отверстие по диаметру электрического патрона. Это

будет крышка коробки. В одной из стенок коробки в центре

также вырезается отверстие диаметром в 45 мм для тубуса.

Тубус изготовляется из жести в виде трубки диаметром

по увеличительному стеклу 45 мм и длиной в 50 мм или

сколачивается из фанеры в виде четырехугольной коробки.

Для того чтобы увеличительное стекло в тубусе держалось

прочно, выпиливаются две дощечки по внутреннему диамет-

ру тубуса и с отверстиями в 30 мм. В каждой дощечке с

одной стороны выбирается по одному слою фанеры под ко-

сым углом. Таким образом, сложив этими сторонами дощеч-

ки, мы получим пустотное гнездо, в которое и вложим уве-

личительное стекло. Дощечки эти можно скрепить между

собой маленькими гвоздиками.

Сразу же, как только будет готов держатель для увели-

чительного стекла и стекло будет вставлено на место, мож-

но этот держатель вставить в один из торцев тубуса и при-

крепить к нему мелкими шурупами.

Электрический патрон, вставленный в крышку футляра,

заряжается шнуром для включения его в осветительную сеть,

в патрон ввинчивается электролампочка, и крышка прикреп-

ляется шурупами к коробке. Для того чтобы электролампоч-

ка не сильно нагревалась, в футляре делается вентиляция.

Для этого заранее в крышке и дне футляра просверливается

по отверстию. К противоположной от тубуса стенке жела-

тельно прикрепить небольшое зеркальце. Лучше всего для

этого взять вогнутое зеркало.

Особое внимание при сборке осветителя надо обратить
