контакт пластин при замыкании. Регулируется такое реле

очень просто—выгибанием пружин контактных пластинок.

Конденсатор для блокировки реле может быть применен лю-

бой—бумажный или электролитический. Важно, чтобы он был

высоковольтным и имел бы емкость не менее 2 мкф (см. рис. 62).

Сопротивление для смещения на сетку может быть при-

менено либо типа Каминского, старого образца (см. рис. 62),

либо типа „Лилипут“. Сопротивление это должно быть

высокоомным, порядка 40—60 мегом. Но так как в продаже

таких высокоомных сопротивлений нет, то придется приме-

нить сопротивление меньшей величины и для этого соскоб-

лить часть его токопроводящего слоя с поверхности фарфо-

ровой трубочки от зажима до зажима и таким образом уве-

личить сопротивление токопроводящего слоя. Если, напри-

мер, удастся достать сопротивление в 10 мегом, то, чтобы

получить из него сопротивление в 40 мегом, надо соскоблить

3/4 токопроводящего слоя.

Для осветителя необходимо иметь электрическую лам-

почку в 75 ватт и электрический патрон для нее, со шнуром

и штепсельной вилкой. Если в распоряжении будет иметься

нонижающий трансформатор на 6 или 12 вољт, то для осве-

тителя с успехом может быть использована автомобильная

электролампа соответствующего напряжения.

зо

25

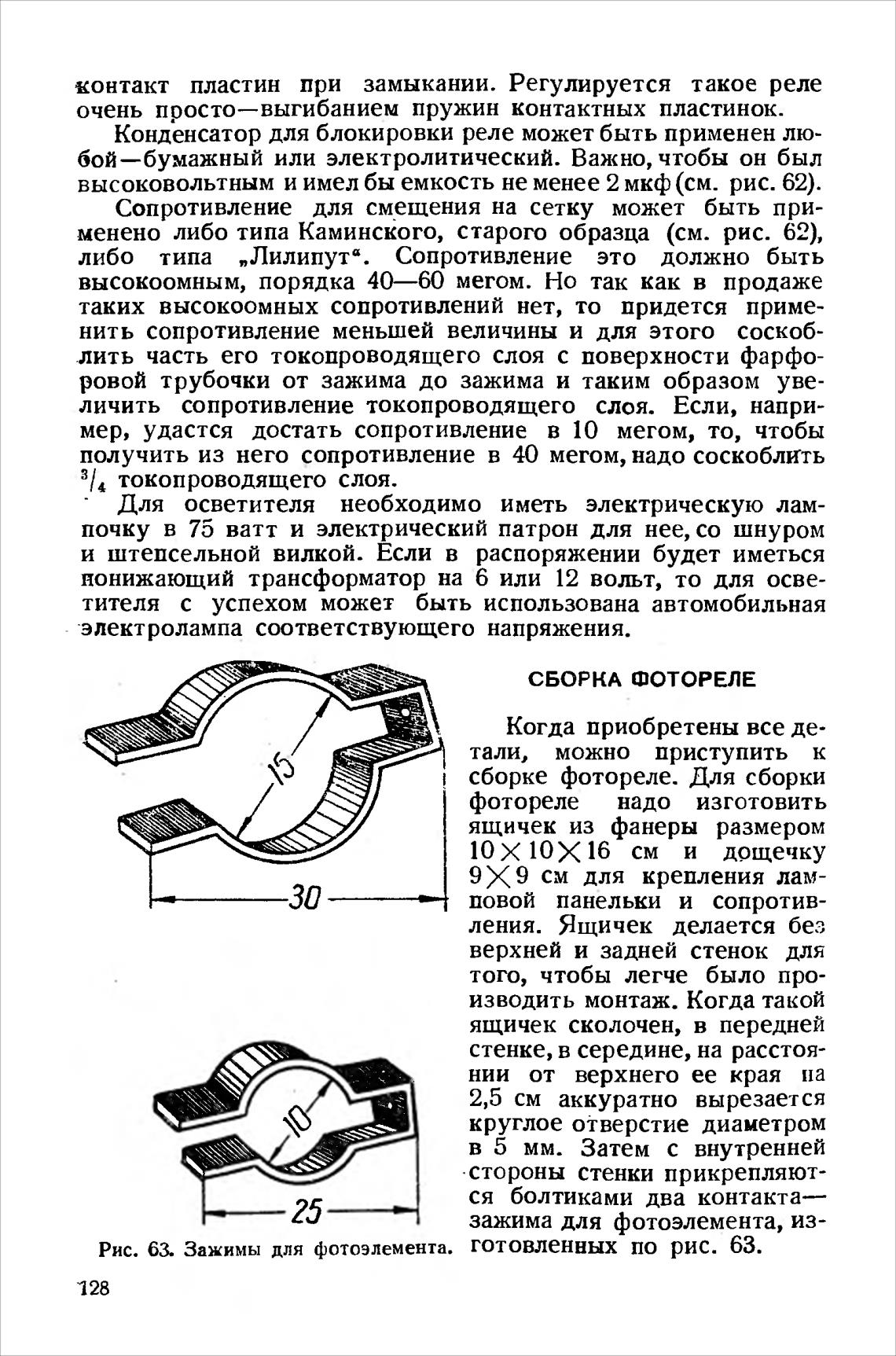

Рис. 63. Зажимы для фотоэлемента.

128

СБОРКА ООТОРЕЛЕ

Когда приобретены все де-

тали, можно приступить к

сборке фотореле. Для сборки

фотореле надо изготовить

ящичек из фанеры размером

10 Х 10 Х 16 см и дощечку

9 Х 9 см для крепления лам-

повой панельки и сопротив-

ления. Ящичек делается без

верхней и задней стенок для

того, чтобы легче было про-

изводить монтаж. Когда такой

ящичек сколочен, в передней

стенке, в середине, на расстоя-

нии от верхнего ее края па

2,5 см аккуратно вырезает ся

круглое оТверстие диаметром

в 5 мм. Затем с внутренней

.стороны стенки прикрепляют-

ся болтиками два контакта—

зажима для фотоэлемента, из-

готовленных по рис. 63.
