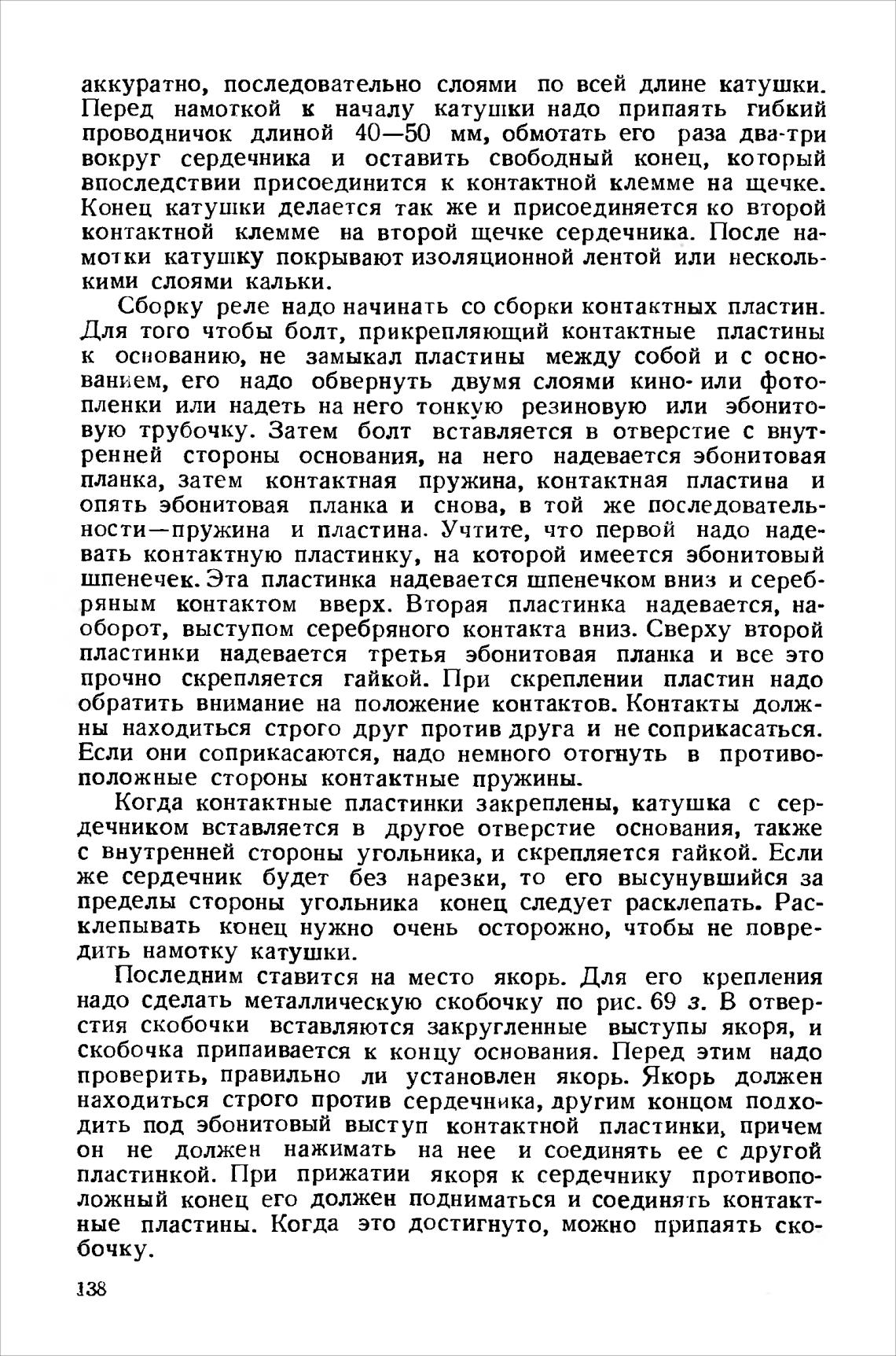

аккуратно, последовательно слоями по всей длине катушки.

Перед намоткой к началу катушки надо припаять гибкий

проводничок длиной 40—50 мм, обмотать его раза два-три

вокруг сердечника и оставить свободный конец, который

впоследствии присоединится к контактной клемме на щечке.

Конец катушки делается так же и присоединяется ко второй

контактной клемме на второй щечке сердечника. После на-

мотки катушку покрывают изоляционной лентой или несколь-

кими слоями кальки.

Сборку реле надо начинать со сборки контактных пластин-

Для того чтобы болт, прикрепляющий контактные пластины

к основанию, не замыкал пластины между собой и с осно-

ванием, его надо обвернуть двумя слоями кино- или фото-

пленки или надеть на него тонкую резиновую или эбонито-

вую трубочку. Затем болт вставляется в отверстие с внут-

ренней стороны основания, на него надевается эбонитовая

планка, затем контактная пружина, контактная пластина и

опять эбонитовая планка и снова, в той же последователь-

ности—пружина и пластина. Учтите, что первой надо наде-

вать контактную пластинку, на которой имеется эбонитовый

шпенечек. Эта пластинка надевается шпенечком вниз и сереб-

ряным контактом вверх. Вторая пластинка надевается, на-

оборот, выступом серебряного контакта вниз. Сверху второй

пластинки надевается третья эбонитовая планка и все это

прочно скрепляется гайкой. При скреплении пластин надо

обратить внимание на положение контактов. Контакты долж-

ны находиться строго друг против друга и не соприкасаться.

Если они соприкасаются, надо немного отогнуть в противо-

положные стороны контактные пружины.

Когда контактные пластинки закреплены, катушка с сер-

дечником вставляется в другое отверстие основания, также

с внутренней стороны угольника, и скрепляется гайкой. Если

же сердечник будет без нарезки, то его высунувшийся за

пределы стороны угольника конец следует расклепать. Рас-

клепывать конец нужно очень осторожно, чтобы не повре-

дить намотку катушки.

Последним ставится на место якорь. Для его крепления

надо сделать металлическую скобочку по рис. 69 з. В отвер-

стия скобочки вставляются закругленные выступы якоря, и

скобочка припаивается к концу основания. Перед этим надо

проверить, правильно ли установлен якорь. Якорь должен

находиться строго против сердечника, другим концом подхо-

дить под эбонитовый выступ контактной пластинки» причем

он не должен нажимать на нее и соединять ее с другой

пластинкой. При прижатии якоря к сердечнику противопо-

ложный конец его должен подниматься и соединять контакт-

ные пластины. Когда это достигнуто, можно припаять ско-

бочку.
