вый— светочувствительный слой фото-

элемента излучает электроны и таким

образом истощает фотоэлемент. Не хра-

ните фотоэлемент в слишком теплом

месте—у печи, калориферов или элек-

тронагревательных приборов. Темпера-

тура выше 500 губительна для фотоэле-

мента. Поэтому и при монтаже фотореле

не следует фотоэлемент располагать

близко к трансформатору или радио-

лампе.

Подходящей радиолампой для нашего

фотореле будет низкочастотный пентод

типа 6Ф6 (см. рис. 60). Эта лампа приме-

няется в радиоприемниках для усиления

низкой частоты и обычно ставится на

выходе. Мощность ее достаточна для

нашего фотореле. Кроме того, имея ме-

таллический баллон и твердое крепле-

ние электродов, эта лампа не боится

сотрясений, что важно в нашей работе.

Сразу же к лампе надо купить и лампо-

вую панельку. Для нашей модели по-

дойдет панелька любого типа.

Трансформатор нам нужен такой,

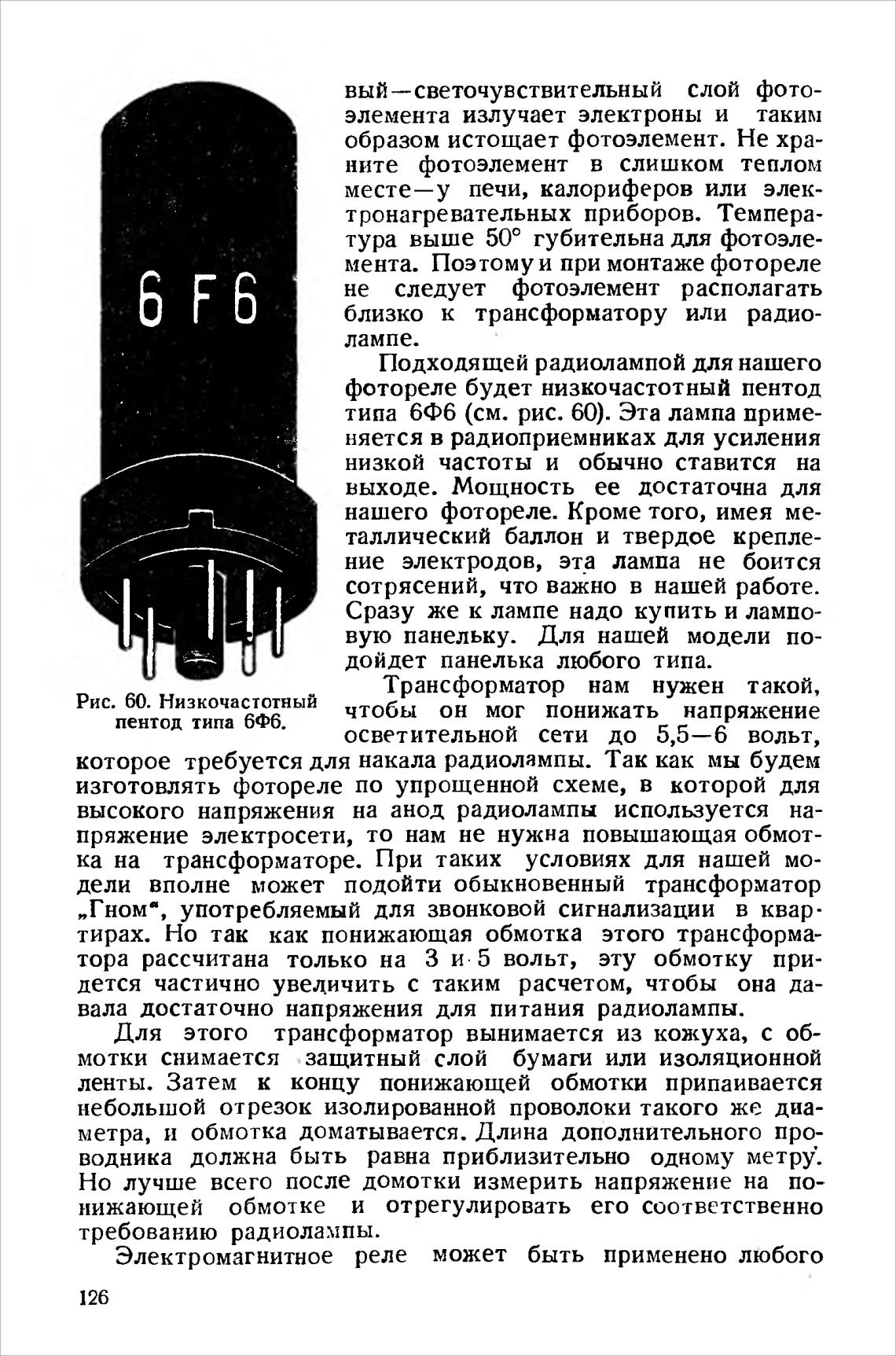

Рис. 60. Низкочастотный

чтобы он мог понижать напряжение

пентод типа 6Ф6.

осветительной сети до 5,5—6 вольт,

которое требуется для накала радиолампы. Так как мы будем

изготовлять фотореле по упрощенной схеме, в которой для

высокого напряжения на анод радиолампы используется на-

пряжение электросети, то нам не нужна повышающая обмот-

ка на трансформаторе. При таких условиях для нашей мо-

дели вполне может подойти обыкновенный трансформатор

„Гном“, употребляемый для звонковой сигнализации в квар•

тирах. Но так как понижающая обмотка этого трансформа-

тора рассчитана только на З и, 5 вольт, эту обмотку при-

дется частично уведичить с таким расчетом, чтобы она да-

вала достаточно напряжения для питания радиолампы.

Для этого трансформатор вынимается из кожуха, с об-

мотки снимается защитный слой бумаги или изоляционной

ленты. Затем к концу понижающей обмотки припаивается

небольшой отрезок изолированной проволоки такого же диа-

метра, и обмотка доматывается. Длина дополнительного про-

водника должна быть равна приблизительно одному метру.

Но лучше всего после домотки измерить напряжение на по-

нижающей обмотке и отрегулировать его соответственно

требованию радиолампы.

Электромагнитное реле может быть применено любого

126
