100

60

100

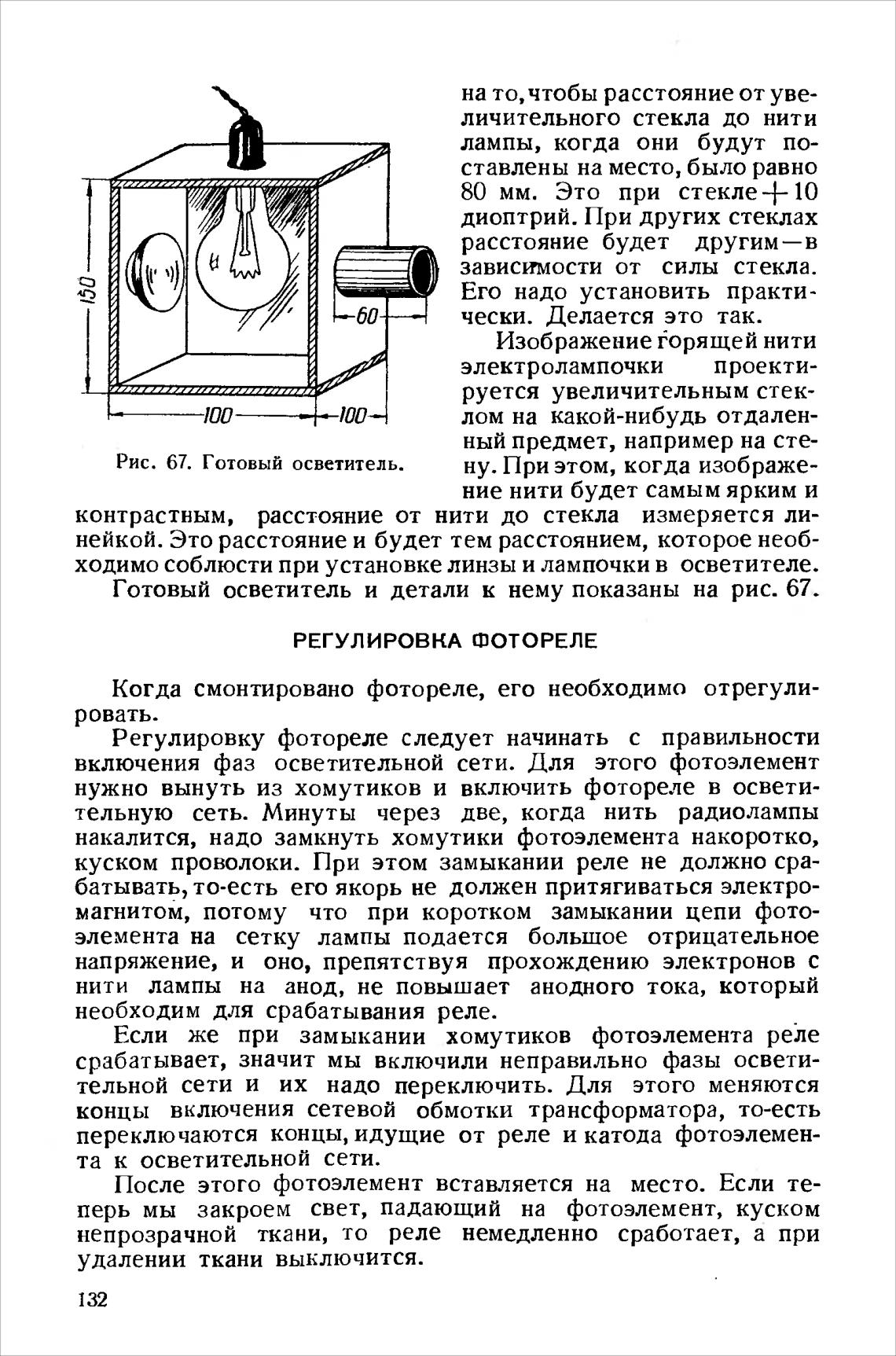

Рис. 67. Готовый осветитель.

на то, чтобы расстояние от уве-

личительного стекла до нити

лампы, когда они будут по-

ставлены на место, было равно

8() мм. Это при стекле + 10

диоптрий. При других стеклах

расстояние будет другим —в

зависимости от силы стекла.

Его надо установить практи-

чески. Делается это так.

Изображение горящей нити

электролампочки

проекти-

руется увеличительным стек-

лом на какой-нибудь отдален-

ный предмет, например на сте-

ну. При этом, когда изображе-

ние нити будет самым ярким и

контрастным, расстояние от нити до стекла измеряется ли-

нейкой. Это расстояние и будет тем расстоянием, которое необ-

ходимо соблюсти при установке линзы и лампочки в осветителе.

Готовый осветитель и детали к нему показаны на рис. 67.

РЕГУЛИРОВКА ФОТОРЕЛЕ

Когда смонтировано фотореле, его необходимо отрегули-

ровать.

Регулировку фотореле следует начинать с правильности

включения фаз осветительной сети. Для этого фотоэлемент

нужно вынуть из хомутиков и включить фотореле в освети-

тельную сеть. Минуты через две, когда нить радиолампы

накалится, надо замкнуть хомутики фотоэлемента накоротко,

куском проволоки. При этом замыкании реле не должно сра-

батывать, то-есть его якорь не должен притягиваться электро-

магнитом, потому что при коротком замыкании цепи фото-

элемента на сетку лампы подается большое отрицательное

напряжение, и оно, препятствуя прохождению электронов с

нити лампы на анод, не повышает анодного тока, который

необходим для срабатывания реле.

Если же при замыкании хомутиков фотоэлемента реле

срабатывает, значит мы включили неправильно фазы освети-

тельной сети и их надо переключить. Для этого меняются

концы включения сетевой обмотки трансформатора, то-есть

переключаются концы, идущие от реле и катода фотоэлемен-

та к осветительной сети.

После этого фотоэлемент вставляется на место. Если те-

перь мы закроем свет, падающий на фотоэлемент, куском

непрозрачной ткани, то реле немедленно сработает, а при

удалении ткани выключится.
