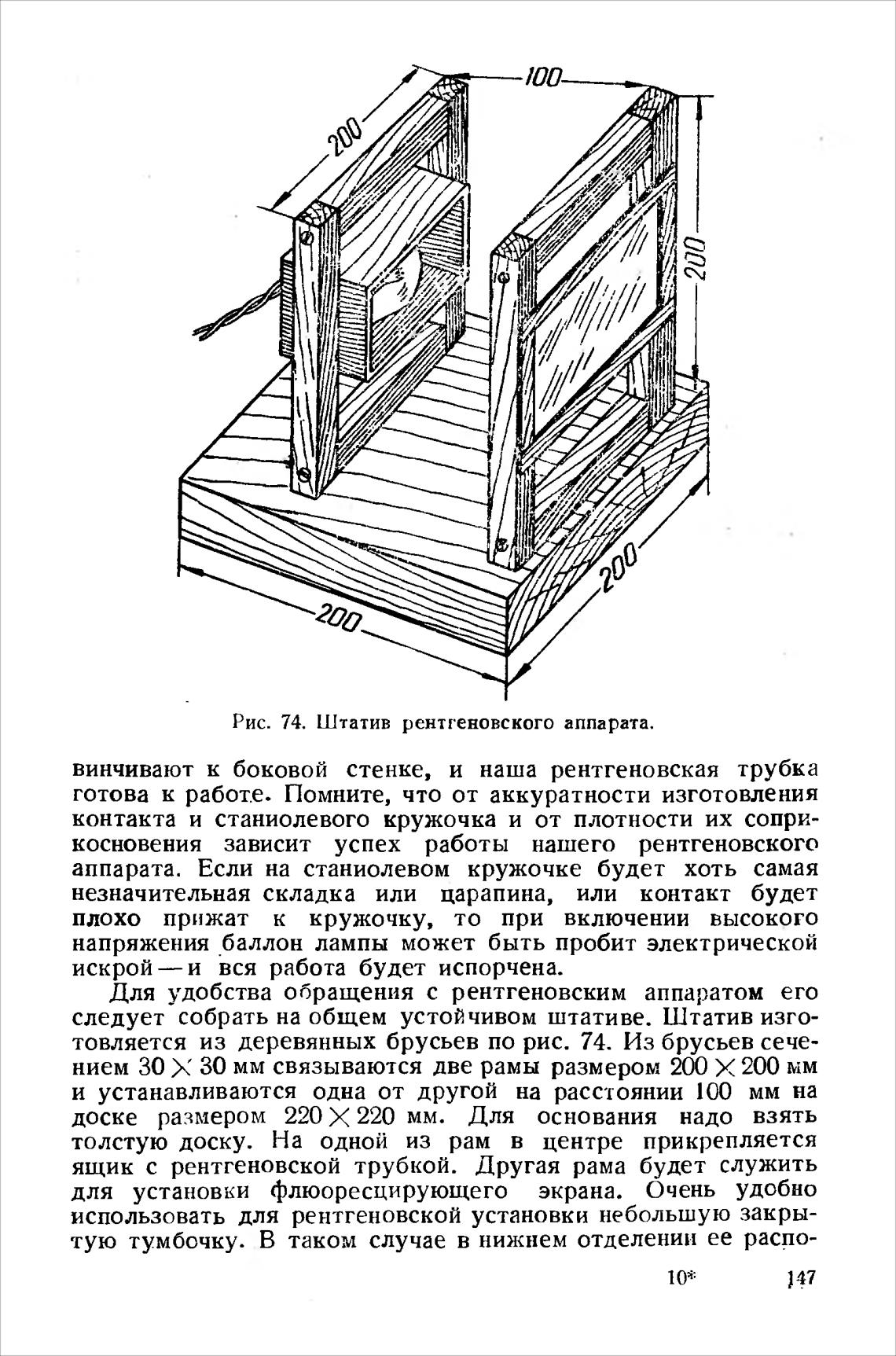

Рис. 74. Штатив рентгеновского аппарата.

винчивают к боковой стенке, и наша рентгеновская трубка

готова к работ.е. Помните, что от аккуратности изготовления

контакта и станиолевого кружочка и от плотности их сопри-

косновения зависит успех работы нашего рентгеновского

аппарата. Если на станиолевом кружочке будет хоть самая

незначительная складка или царапина, или контакт будет

плохо прижат к кружочку, то при включении высокого

напряжения баллон лампы может быть пробит электрической

искрой —и вся работа будет испорчена.

Для удобства обращения с рентгеновским аппаратом его

следует собрать на общем устойчивом штативе. Штатив изго-

товляется из деревянных брусьев по рис. 74. Из брусьев сече-

нием 30 Х 30 мм связываются две рамы размером 200 Х 200 мм

и устанавливаются одна от другой на расстоянии 100 мм на

доске размером 220 Х 220 мм. Для основания надо взять

толстую доску. На одной из рам в центре прикрепляется

ящик с рентгеновской трубкой. Другая рама будет служить

для установки флюоресцирующего экрана. Очень удобно

использовать для рентгеновской установки небольшую закры-

тую ту.мбочку. В таком случае в нижнем отделении ее распо-
