креплена дощечка с ламповой панелькой. Механический мон-
таж фотореле показан на рис. 65.
Но прежде чем прикреплять детали фотореле на своих
местах, необходимо к ним присоединить провода для монта-
жа. Провода лучше припаивать к контактам—это надежнее.
Одновременно с механическим монтажем фотореле надо пс
возможности производить электромонтаж. Он ведется в та-
кой последовательности.

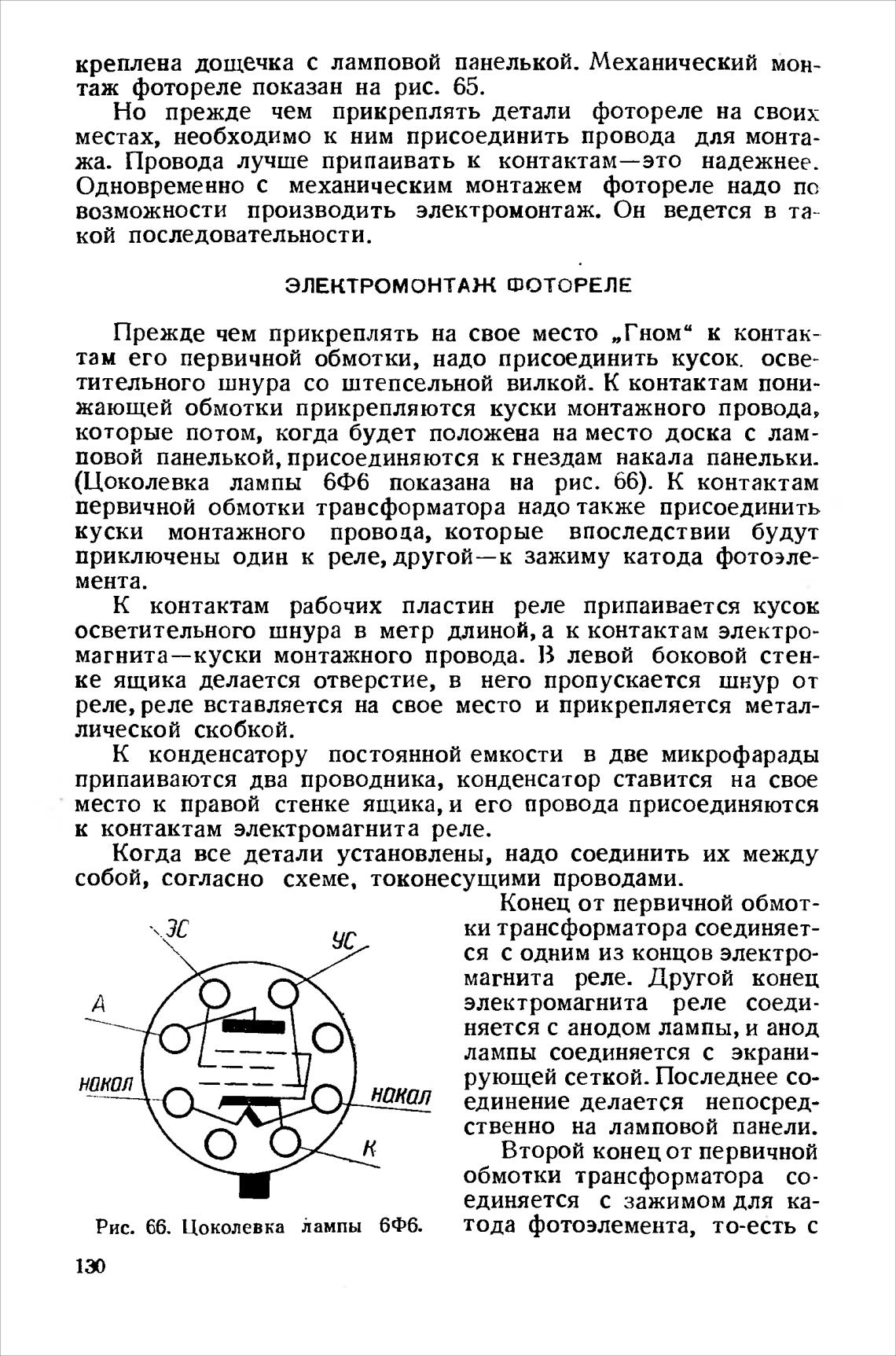

ЭЛЕКТРОМОНТАЖ ООТОРЕЛЕ
Прежде чем прикреплять на свое место „Гном“ к контак-
там его первичной обмотки, надо присоединить кусок. осве-
тительного шнура со штепсельной вилкой. К контактам пони-
жающей обмотки прикрепляются куски монтажного провода,
которые потом, когда будет положена на место доска с лам-
повой панелькой, присоединяются к гнездам накала панельки.
(Цоколевка лампы 6Ф6 показана на рис. 66). К контактам
первичной обмотки трансформатора надо также присоединить
куски монтажного провода, которые впоследствии будут
приключены один к реле, другой—к зажиму катода фотоэле-
мента.
К контактам рабочих пластин реле припаивается кусок
осветительного шнура в метр длиной, а к контактам электро-
магнита—куски монтажного провода. В левой боковой стен-
ке ящика делается отверстие, в него пропускается шнур от
реле, реле вставляется на свое место и прикрепляется метал-
лической скобкой.
К конденсатору постоянной емкости в две микрофарады
припаиваются два проводника, конденсатор ставится на свое
место к правой стенке ящика, и его провода присоединяются
к контактам электромагнита реле.
Когда все детали установлены, надо соединить их между
собой, согласно схеме, токонесущими проводами.
накоп
о
ус
о
накал
к
Рис. 66. Цоколевка Яампы 6Ф6.
Конец от первичной обмот-
ки трансформатора соединяет-
ся с одним из концов электро-
магнита реле. Другой конец
электромагнита реле соеди-
няется с анодом лампы, и анод
лампы соединяется с экрани-
рующей сеткой. Последнее со-
единение делается непосред-
ственно на ламповой панели.
Второй конец от первичной
обмотки трансформатора со-
единяется с зажимом для ка-
тода фотоэлемента, то-есть с
