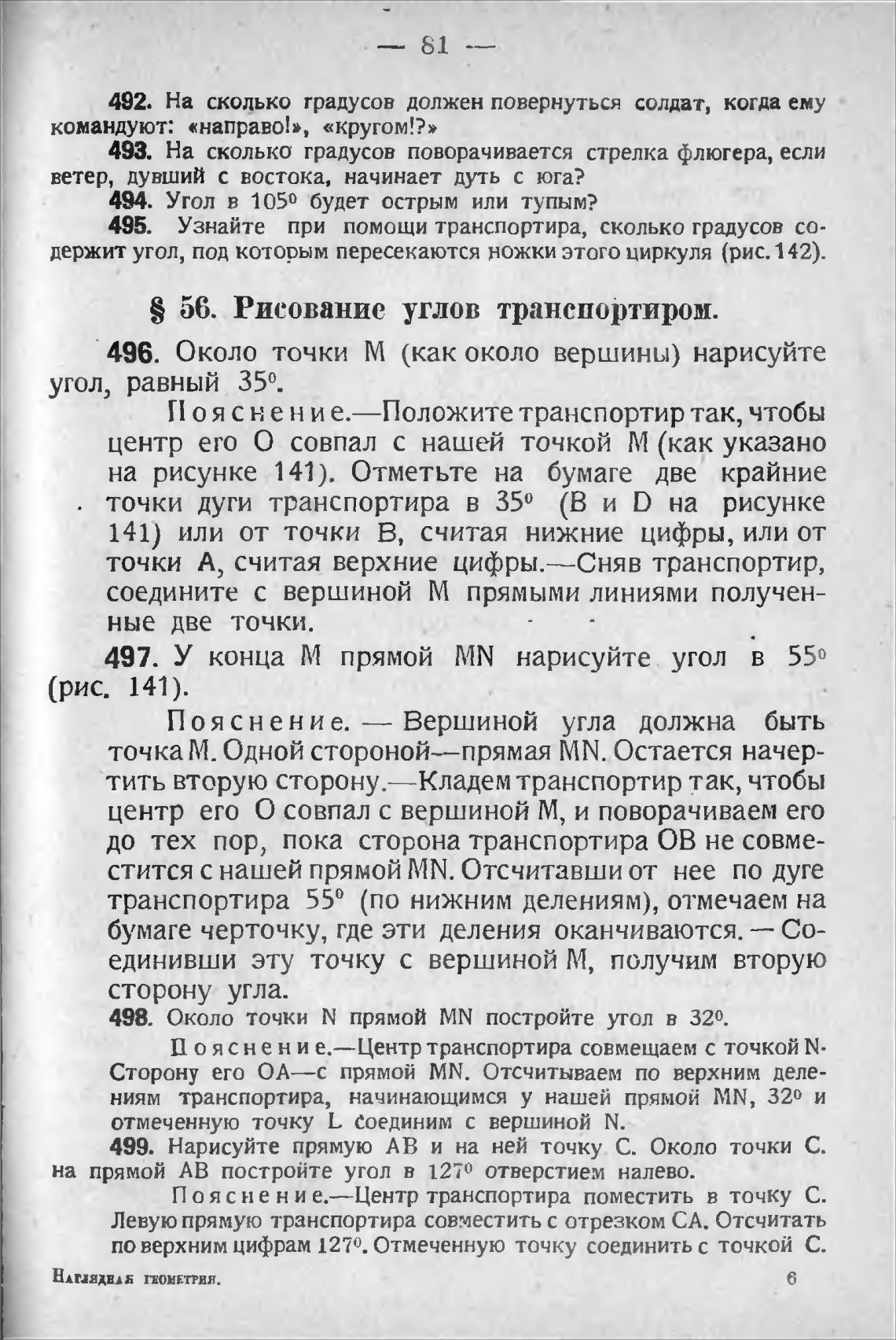

492. На сколько градусов должен повернуться солдат, когда ему

командуют: «направо!», «кругом!?»

493. На сколько градусов поворачивается стрелка флюгера, если

ветер, дувший с востока, начинает дуть с юга?

494. Угол в 1050 будет острым или тупым?

495. Узнайте при помощи транспортира, сколько градусов со-

держит угол, под которым пересекаются ножки этого циркуля (рис. 142).

S 56. Рисование углов транспортиром.

496. Около точки М (как около вершины) нарисуйте

угол, равный 350.

П о я с н е н и е.—Положите транспортир так, чтобы

центр его О совпал с нашей точкой М (как указано

на рисунке 141). Отметьте на бумаге две крайние

точки дуги транспортира в 350 (В и D на рисунке

141) или от точки В, считая нижние цифры, или от

точки А, считая верхние цифры.—Сняв транспортир,

соедините с вершиной М прямыми линиями получен-

ные две точки.

497. У конца М прямой MN нарисуйте угол в 550

(рис. 141).

Пояснен и е. — Вершиной угла должна быть

точка М. Одной стороной—прямая MN. Остается начер-

тить вторую сторону.—Кладем транспортир так, чтобы

центр его О совпал с вершиной М, и поворачиваем его

до тех пор, пока сторона транспортира ОВ не совме-

стится с нашей прямой MN. Отсчитавши от нее по дуге

транспортира 550 (по нижним делениям), отмечаем на

бумаге черточку, где эти деления оканчиваются. — Со-

единивши эту точку с вершиной М, получим вторую

сторону угла.

498. Около точки N прямой MN постройте угол в 320.

П о я сн е н и е.—Центр транспортира совмещаем с точкой N.

Сторону его ОА—с прямой MN. Отсчитываем по верхним деле-

ниям транспортира, начинающимся у нашей прямой MN, 320 и

отмеченную точку L соединим с вершиной N.

499. Нарисуйте прямую АВ и на ней точку С. Около точки С.

на прямой АВ постройте угол в 1270 отверстием налево.

П о я сне н и е.—Центр транспортира поместить в точку С.

Левую прямую транспортира совместить с отрезком СА. Отсчитать

по верхним цифрам 1270. Отмеченную точку соединить с точкой С.
