Школьные пособия

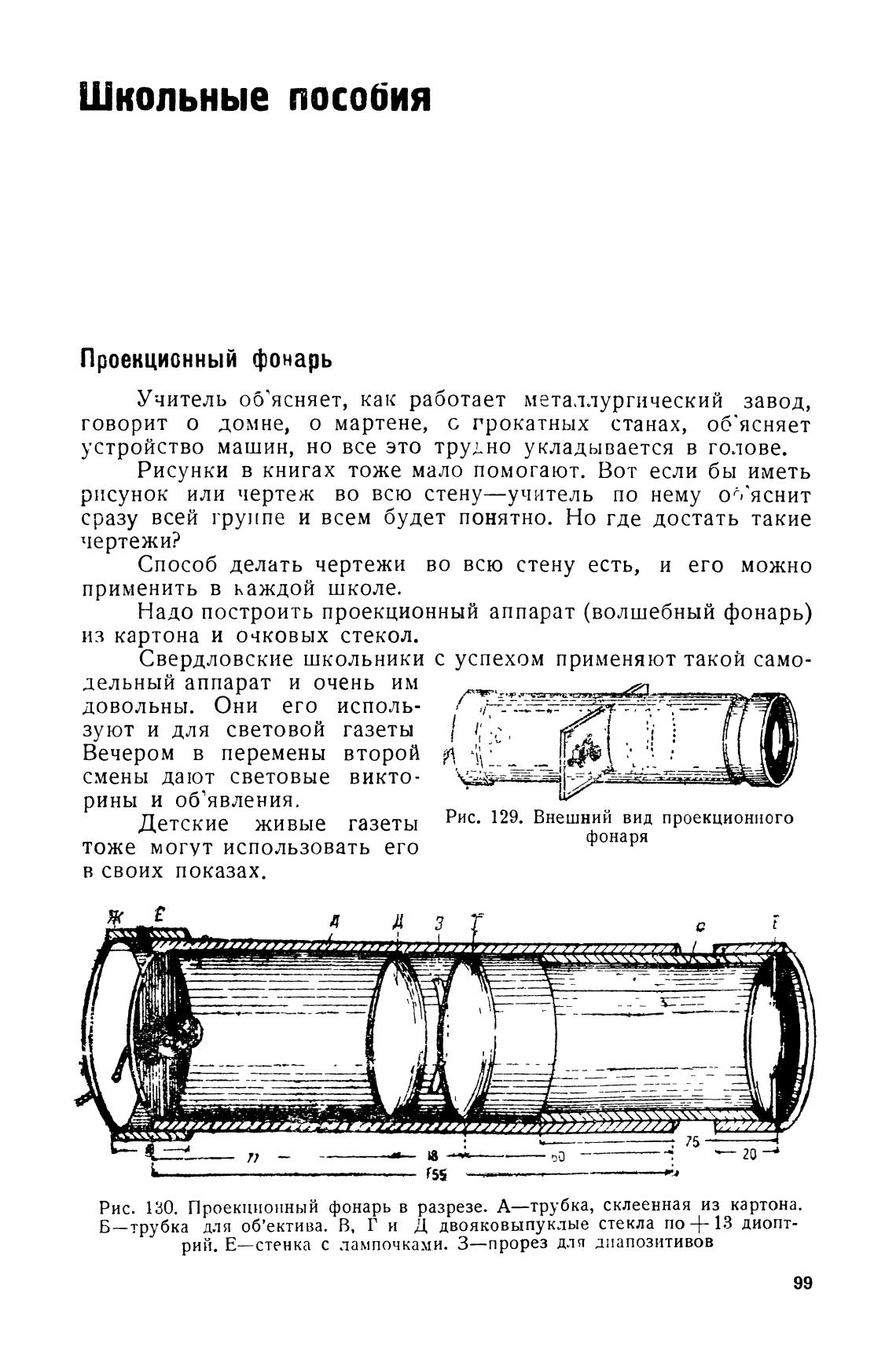

Проекционный фонарь

Учитель об'ясняет, как работает металлургический завод,

говорит о домне, о мартене, с грокатных станах, об'ясняет

устройство машин, но все это трудно укладывается в голове.

Рисунки в книгах тоже мало помогают. Вот если бы иметь

рисунок или чертеж во всю стену—учитель по нему оЫяснит

сразу всей группе и всем будет понятно. Но где достать такие

чертежи?

Способ делать чертежи во всю стену есть, и его можно

применить в каждой школе.

Надо построить проекционный аппарат (волшебный фонарь)

из картона и очковых стекол.

Свердловские школьники с успехом применяют такой само-

. 75

дельный аппарат и очень им

довольны. Они его исполь-

зуют и для световой газеты

Вечером в перемены второй

смены дают световые викто-

рины и об'явления.

Детские живые газеты

тоже могут использовать его

в своих показах.

д

рис.

[55

129.

Внешний вид проекционного

фонаря

е— 20

Рис. 130. Проекционный фонарь в разрезе. А—трубка, склеенная из картона.

Б—трубка для об'ектива. В, Г и Д двояковыпуклые стекла по + 13 диопт-

рий. Е—стенка с лампочками. З—прорез для диапозитивов

99
