Стойки входят в вырезы коротких сторон доски и направ-

ляют ее движение.

В ящик помещается десять чайных стаканов. Свободное

пространство между ними заполняется сверну той газетной

бумагой так, чтобы стаканы не двигались.

К ребру подвижной доски над стаканами укрепляются

электроды элементов (рис. 147). Положительные—угли, отрица-

тельные—цинковые палочки, или листовой цинк, свернутый

в трубочки. Длина электродов

15 см. В каждый стакан должна

погружаться пара разноименных

электродов. Крепление элект-

родов к доске можно осуще-

ствить разными путями. Лучше

всего прижать палочки к ребру

доски деревянным бруском с

выемками. Зажимаемую часть

электродов полезно обвернуть

двумя-тремя слоями изоляцион-

ной ленты. Расположить палочки

надо попеременно так, чтобы

рядом не очутилось двух цин-

ков, или двух углей.

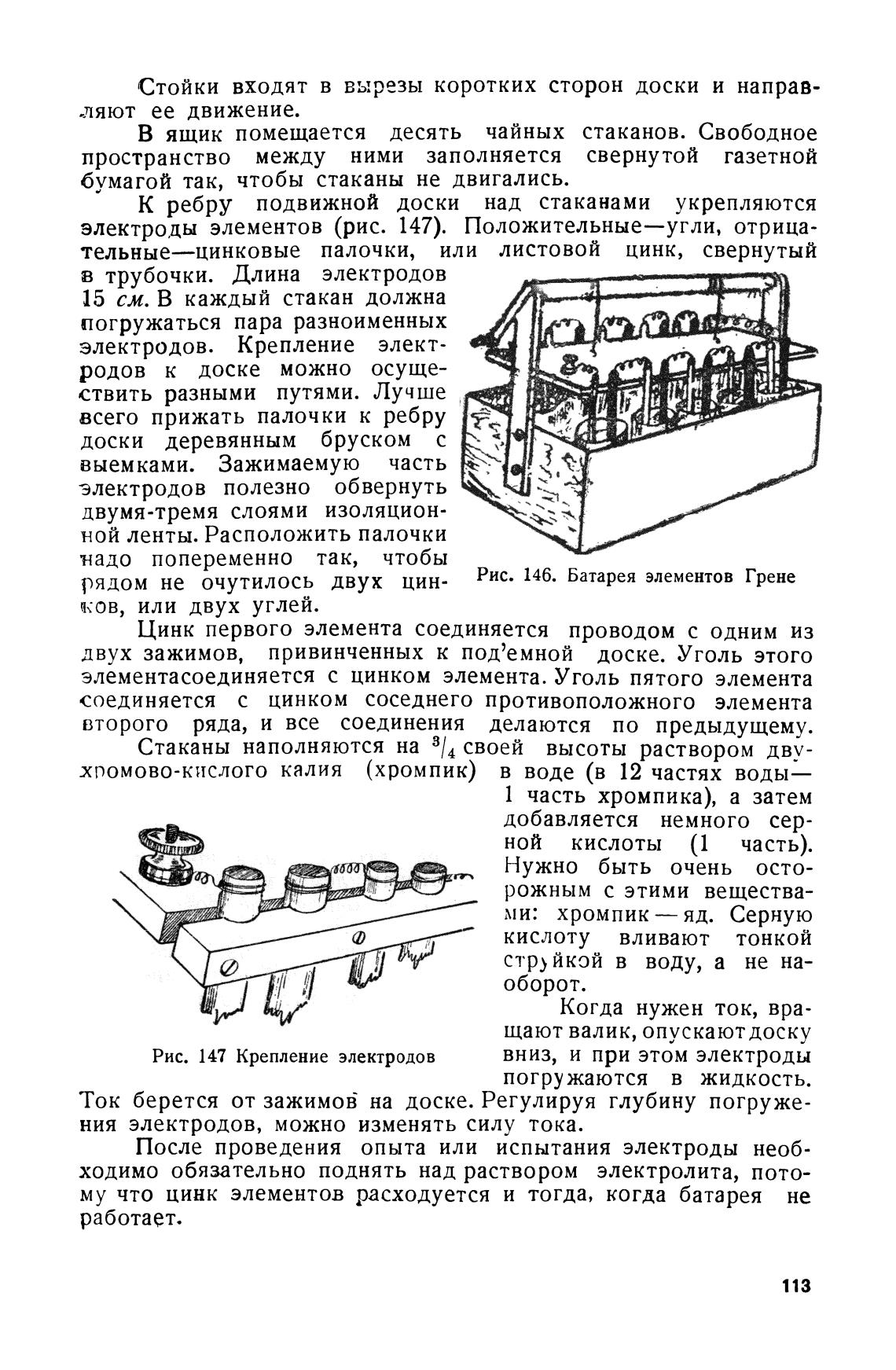

Рис. 146. Батарея элементов Грене

Цинк первого элемента соединяется проводом с одним из

двух зажимов, привинченных к ПОД'емноЙ доске. Уголь этого

элементасоединяется с цинком элемента. Уголь пятого элемента

соединяется с цинком соседнего противоположного элемента

второго ряда, и все соединения делаются по предыдущему.

Стаканы наполняются на 3/4 своей высоты раствором дву-

хромово-кислого калия (хромпик) в воде (в 12 частях воды—

Рис. 147 Крепление электродов

1 часть хромпика), а затем

добавляется немного сер-

ной кислоты (1 часть).

Нужно быть очень осто-

рожным с этими вещества-

ми: хромпик — яд. Серную

кислоту вливают тонкой

стр) йкой в воду, а не на-

оборот.

Когда нужен ток, вра-

щают валик, опускают доску

вниз, и при этом электроды

погру жаются в жидкость.

Ток берется от зажимов- на доске. Регулируя глубину погруже-

ния электродов, можно изменять силу тока.

После проведения опыта или испытания электроды необ-

ходимо обязательно поднять над раствором электролита, пото-

му что цинк элементов расходуется и тогда, когда батарея не

работает.
