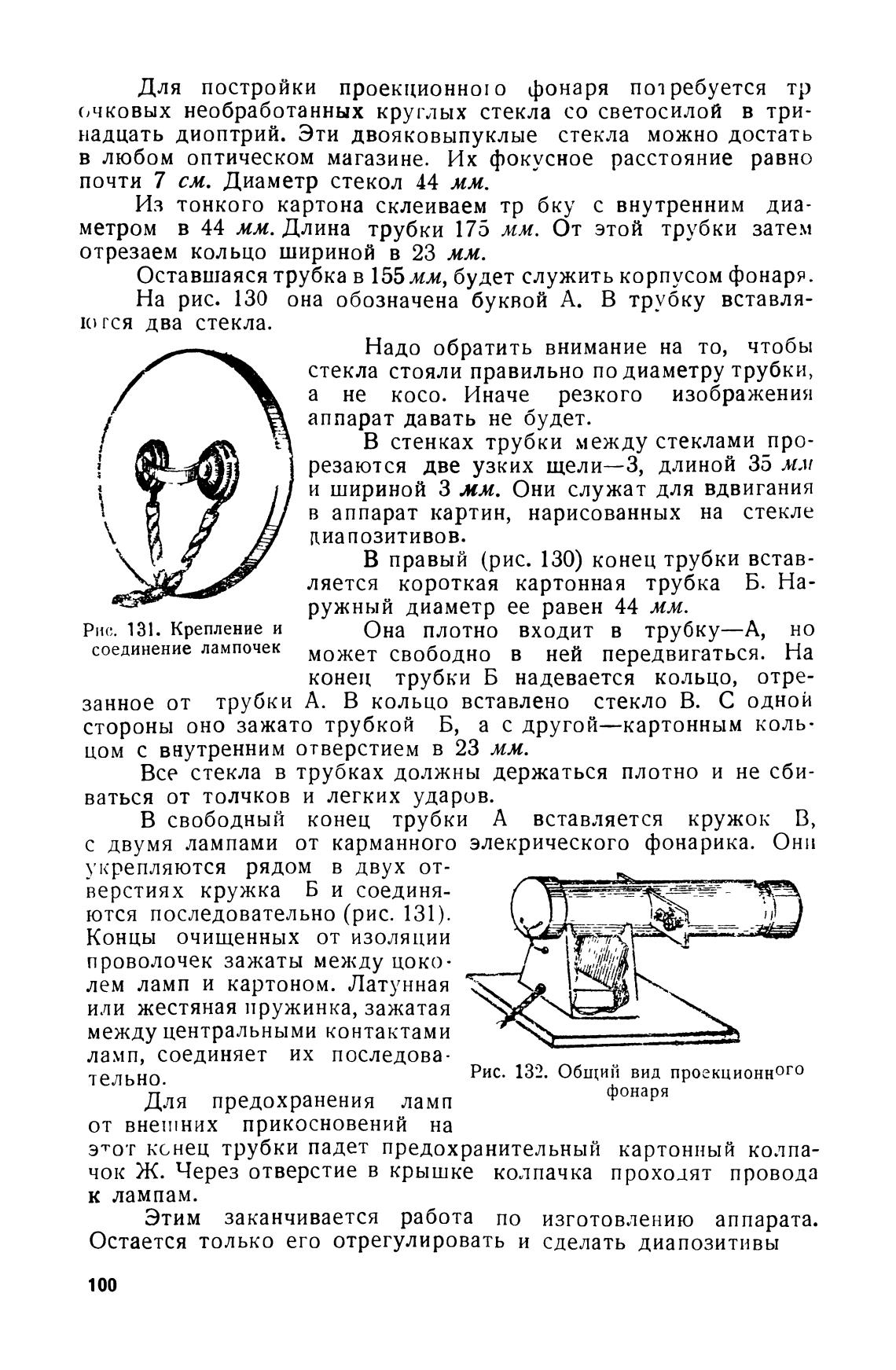

Для постройки проекционно: о фонаря поз ребуется тр

очковых необработанных круглых стекла со светосилой в три-

надцать диоптрий. Эти двояковыпуклые стекла можно достать

в любом оптическом магазине. Их фокусное расстояние равно

почти 7 см. Диаметр стекол 44 мм.

И.з тонкого картона склеиваем тр бку с внутренним диа-

метром в 44 мм. Длина трубки 175 мм. От этой трубки затем

отрезаем кольцо шириной в 23 мм.

Оставшаяся трубка в 155 мм, будет служить корпусом фонаря.

На рис. 130 она обозначена буквой А. В трубку вставля-

гся два стекла.

Надо обратить внимание на то, чтобы

стекла стояли правильно по диаметру трубки,

а не косо. Иначе резкого изображения

аппарат давать не будет.

В стенках трубки между стеклами про-

резаются две узких щели—З, длиной 35 мм

и шириной З мм. Они служат для вдвигания

в аппарат картин, нарисованных на стекле

диа позитивов.

В правый (рис. 130) конец трубки встав-

ляется короткая картонная трубка Б. На-

ружный диаметр ее равен 44 мм.

Она плотно входит в трубку—А, но

Рис. 131. Крепление и

соединение лампочек

может свободно в ней передвигаться. На

конец трубки Б надевается кольцо, отре-

занное от трубки А. В кольцо вставлено стекло В. С одной

стороны оно зажато трубкой Б, а с другой—картонным коль•

цом с внутренним отверстием в 23 мм.

Все стекла в трубках должны держаться плотно и не сби-

ваться от толчков и легких ударов.

В свободный конец трубки А вставляется кружок В,

с двумя лампами от карманного элекрического фонарика. Они

укрепляются рядом в двух от-

верстиях кружка Б и соединя-

ются последовательно (рис. 131).

Концы очищенных от изоляции

проволочек зажаты между цоко-

лем ламп и картоном. Латунная

и.ли жестяная пружинка, зажатая

между центральными контактами

ламп, соединяет их последова•

Рис. 132. Общий вид проекционного

тельно.

фонаря

Для предохранения ламп

от внеижих прикосновений на

этот конец трубки падет предохранительный картонный колпа-

чок Ж. Через отверстие в крышке колпачка проходят провода

к лампам.

Этим заканчивается работа по изготовлению аппарата.

Остается только его отрегулировать и сделать диапозитивы

100
