Индукционная катушка

Для опытов с гейслеровыми трубками, для радиопередачи

внутри комнаты и многи.х других опытов, необходим прибор,

обычно называемый катушкой Румкорфа. Такую катушку сде-

лать не трудно. В школе она очень пригодится для многих ра-

бот по электричеству.

Нам потребуется восемь метров проволоки толщиной 0,8

(звонковой), 450 граммов проволоки с шелковой или эмалевой изо-

ляцией, диаметром 0,3 .1t.lf, немного железной проволоки и ста-

рый электрический звонок.

Остов

Из фанерной доски делаем основание прибора—1О ум ши-

риной и 15 см длиной. По углам снизу прибиваем четыре дере-

вянных кубика, которые будут служить ножками прибора. Вы-

сота кубиков 15 .u.lt.

Из доски толщиной в 1 см вырезаем два квадратика со

стороной в 8 см. Это будут бортики катушки. В середи-

не бортиков просверливаем коловоротом отверстия в 1 см. Пу-

чок отожженной железной проволоки плотно вгоняется конца-

ми в отверстия бортиков. Длина пучка—12 см. Это— сердечник

катушки. Концы проволок выставляются с наружных сторон бор

тиков на З .ltY и ровно опиливаются подпилком.

Бортики полируются шкуркой, а затем покрываются каким-

нибудь темным лаком или краской

Обмотка

Обмотка катушки состоит из двух частей: первичной —воз-

буждающей магнитное поле, и вторичной, в которой возни-

кают электротоки высокого напряжения.

Первичная обмотка делается из л рех слоев звонковой (0,8 .ч.у)

проволоки, намотанной на железный сердечник катушки. Но пред-

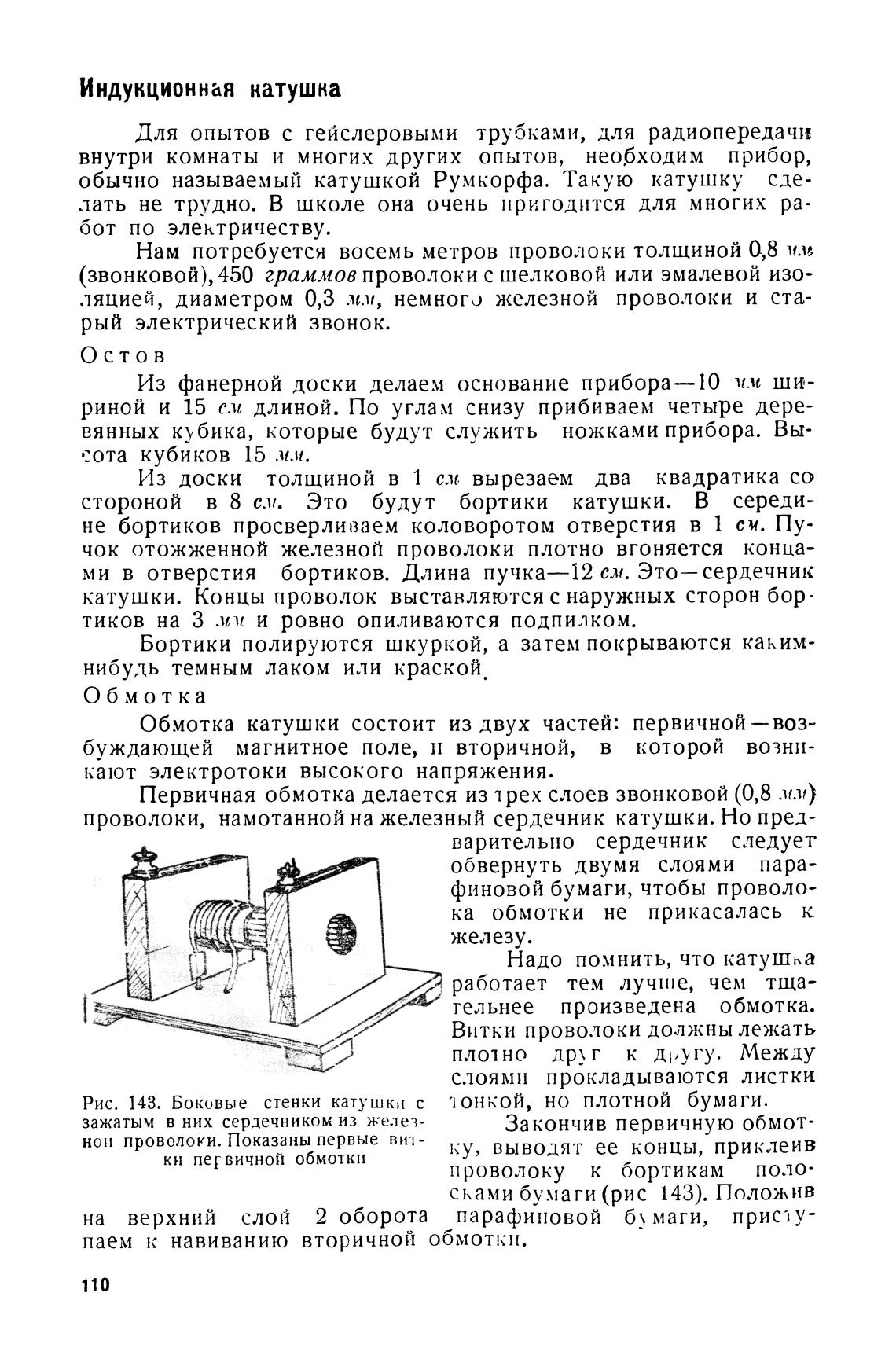

Рис. 143. Боковые стенки катушки с

зажатым в них сердечником из желез-

нои проволоки. Показаны первые виз-

кн пег вичной обмотки

на верхний слой 2 оборота

варите.льно сердечник следует

обвернуть двумя слоями пара-

финовой бумаги, чтобы проволо-

ка обмотки не прикасалась к

железу.

Надо помнить, что катушка

работает тем лучите, чем тща-

тельнее произведена обмотка.

Витки проволоки должны лежать

плотно др_хг к другу. Между

слоями прокладываются листки

Лонкой, но плотной бумаги.

Закончив первичную обмот-

КУ, выводят ее концы, приклеив

проволоку к бортикам поло-

с ками бумаги (рис 143). Положив

парафиновой б.“, маги, прислу-

паем к навиванию вторичной обмотки.
