Железный кружочек (якорь) на пластике—1 находится про-

тив конца сердечника катушки в 2 мм от него.

От правой клеммы доски провод идет к стойке—2,а вто-

рой свободный конец первичной обмотки присоединен к левой

клемме доски.

Конденсатор

Для усиления действия катушки, под доской—основанием

прикрепляется конденсатор. Размеры станиолевых листов будут

lOX12 см, а число их 20. Провода от зажимов конденсатора при-

соединены: один к стойке—2, другой к пластинке—1 (рис. 145).

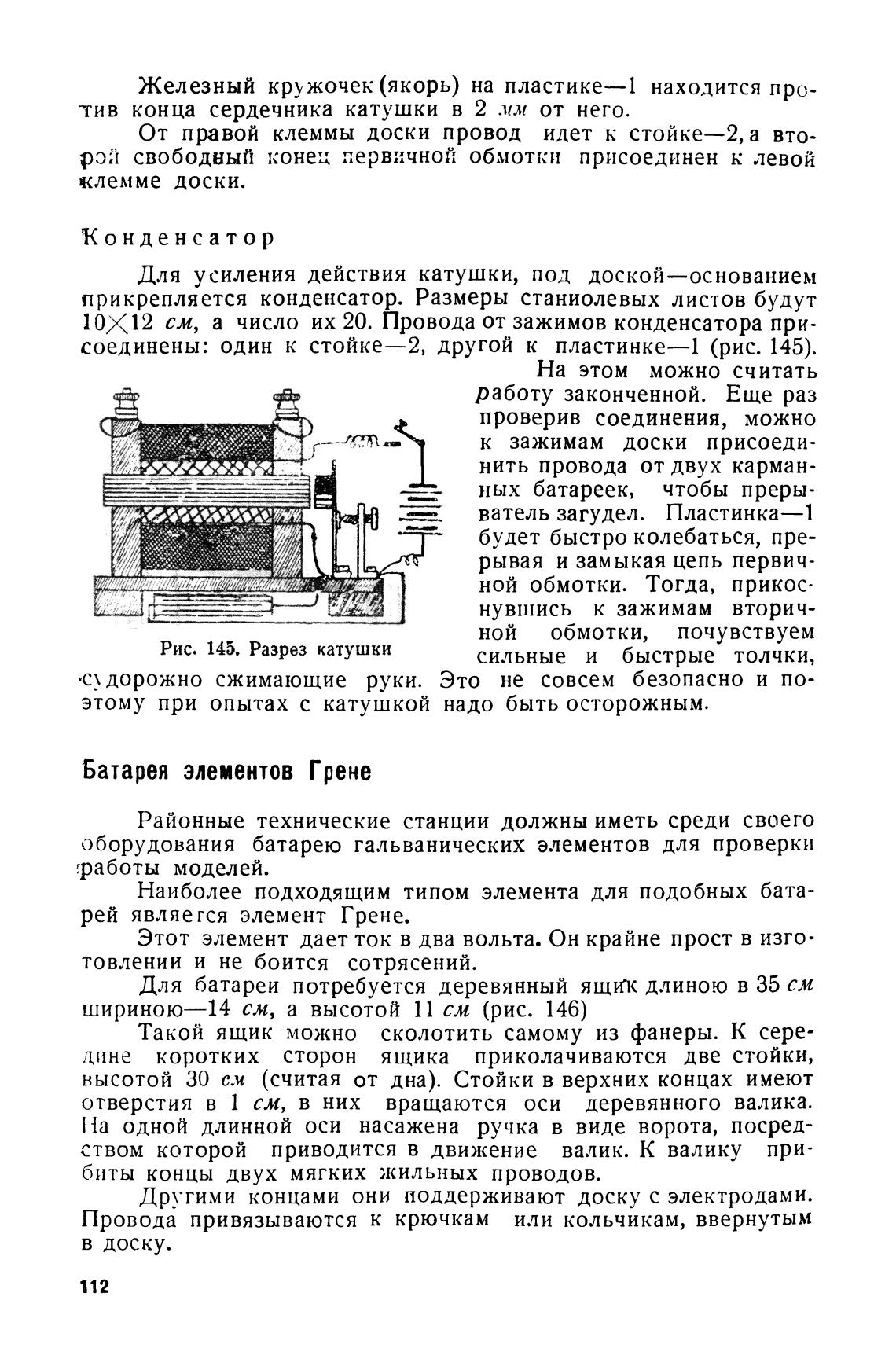

Рис. 145. Разрез катушки

На этом можно считать

работу законченной. Еще раз

проверив соединения, можно

к зажимам доски присоеди-

нить провода от двух карман-

ных батареек, чтобы преры-

ватель загудел. Пластинка—1

будет быстро колебаться, пре-

рывая и замыкая цепь первич-

ной обмотки. Тогда, прикос-

нувшись к зажимам вторич-

ной обмотки, почувствуем

сильные и быстрые толчки,

дорожно сжимающие руки. Это не совсем безопасно и по-

этому при опытах с катушкой надо быть осторожным.

Батарея элементов Грене

Районные технические станции должны иметь среди своего

оборудования батарею гальванических элементов для проверки

работы моделей.

Наиболее подходящим типом элемента для подобных бата-

рей является элемент Грене.

Этот элемент дает ток в два вольта. Он крайне прост в изго-

товлении и не боится сотрясений.

Для батареи потребуется деревянный ящкк длиною в 35 см

шириною—14 см, а высотой ll см (рис. 146)

Такой ящик можно сколотить самому из фанеры. К сере-

дине коротких сторон ящика приколачиваются две стойки,

высотой 30 см (считая от дна). Стойки в верхних концах имеют

отверстия в 1 см, в них вращаются оси деревянного валика.

На одной длинной оси насажена ручка в виде ворота, посред-

ством которой приводится в движение валик. К валику при-

биты концы двух мягких жильных проводов.

Другими концами они поддерживают доску с электродами.

Провода привязываются к крючкам или кольчикам, ввернутым

в доску.
