рез отверстие в другом конце пропускается маленький шуруп

или гвоздик, он служит для рычага осью вращения. Шуруп

ввинчивается на расстоянии 23 мм от переднего конца откидно$'.

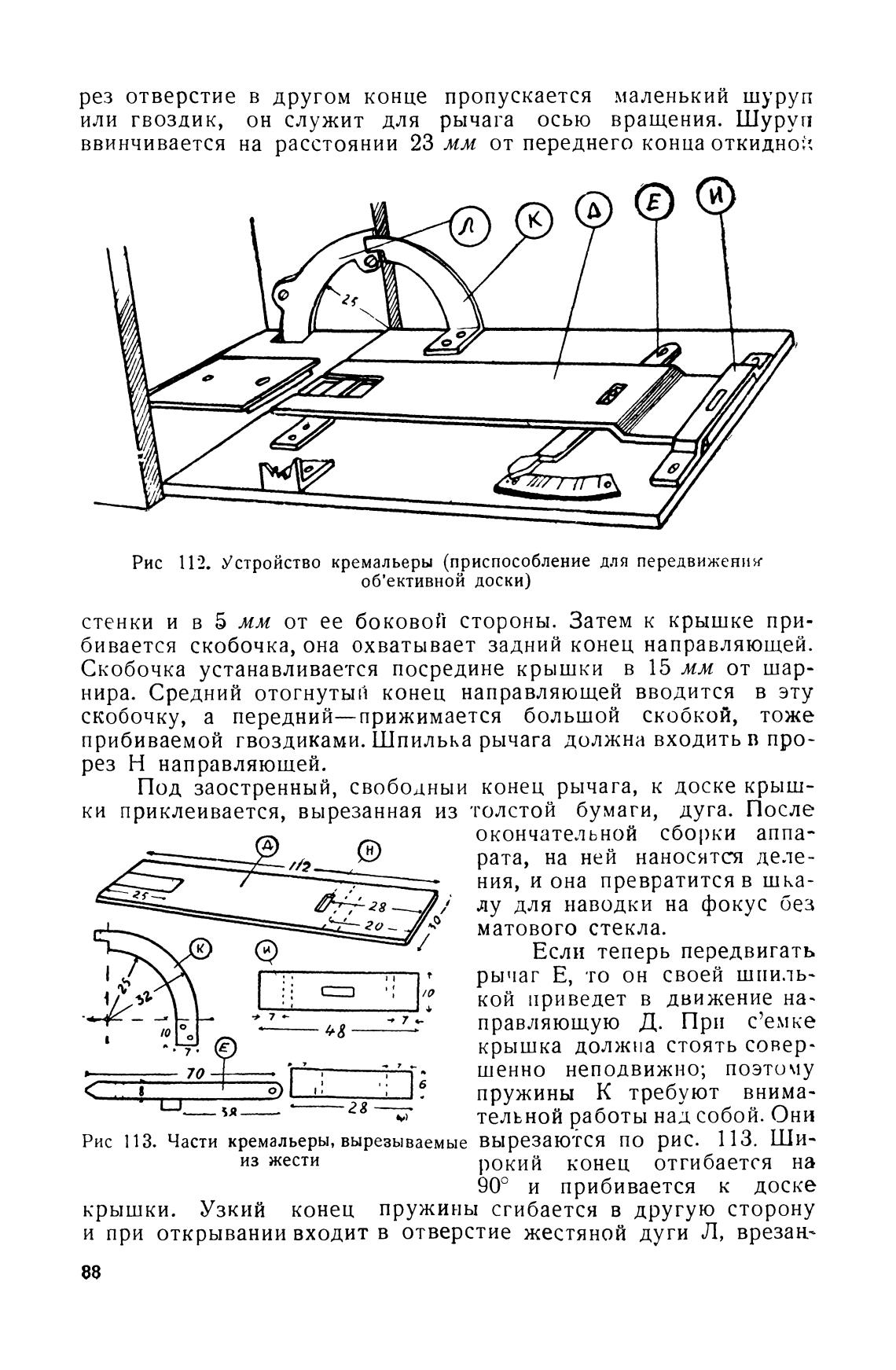

Рис 112. Устройство кремальеры (приспособление для передвижешж

об'ективной доски)

стенки и в 5 мм от ее боковой стороны. Затем к крышке при-

бивается скобочка, она охватывает задний конец направляющей.

Скобочка устанавливается посредине крышки в 15 мм от шар-

нира. Средний отогнутый конец направляющей вводится в эту

скобочку, а передний—прижимается большой скобкой, тоже

прибиваемой гвоздиками. Шпилька рычага должна входить в про-

рез Н направляющей.

Под заостренный, свободныи конец рычага, к доске крыш-

ки приклеивается, вырезанная из

д

70

о

48

1,

28

6

'голстой бумаги, дуга. После

окончательной сборки аппа-

рата, на ней наносятся деле-

ния, и она превратится в шка-

лу для наводки на фокус без

матового стекла.

Если теперь передвигать

рычаг Е, то он своей шпи.љ-

кой приведет в движение на-

правляющую Д. При с'емке

крышка дол>кна стоять совер-

шенно неподвижно; поэто му

пружины К требуют внима-

тельной работы над собой. Они

Рис 113. Части кремальеры, вырезываемые вырезаются по рис. 113. Ши-

рокий конец отгибается на

из жести

900 и прибивается к доске

крышки. Узкий конец пружины сгибается в другую сторону

и при открывании входит в отверстие жестяной дуги Л, врезан-
