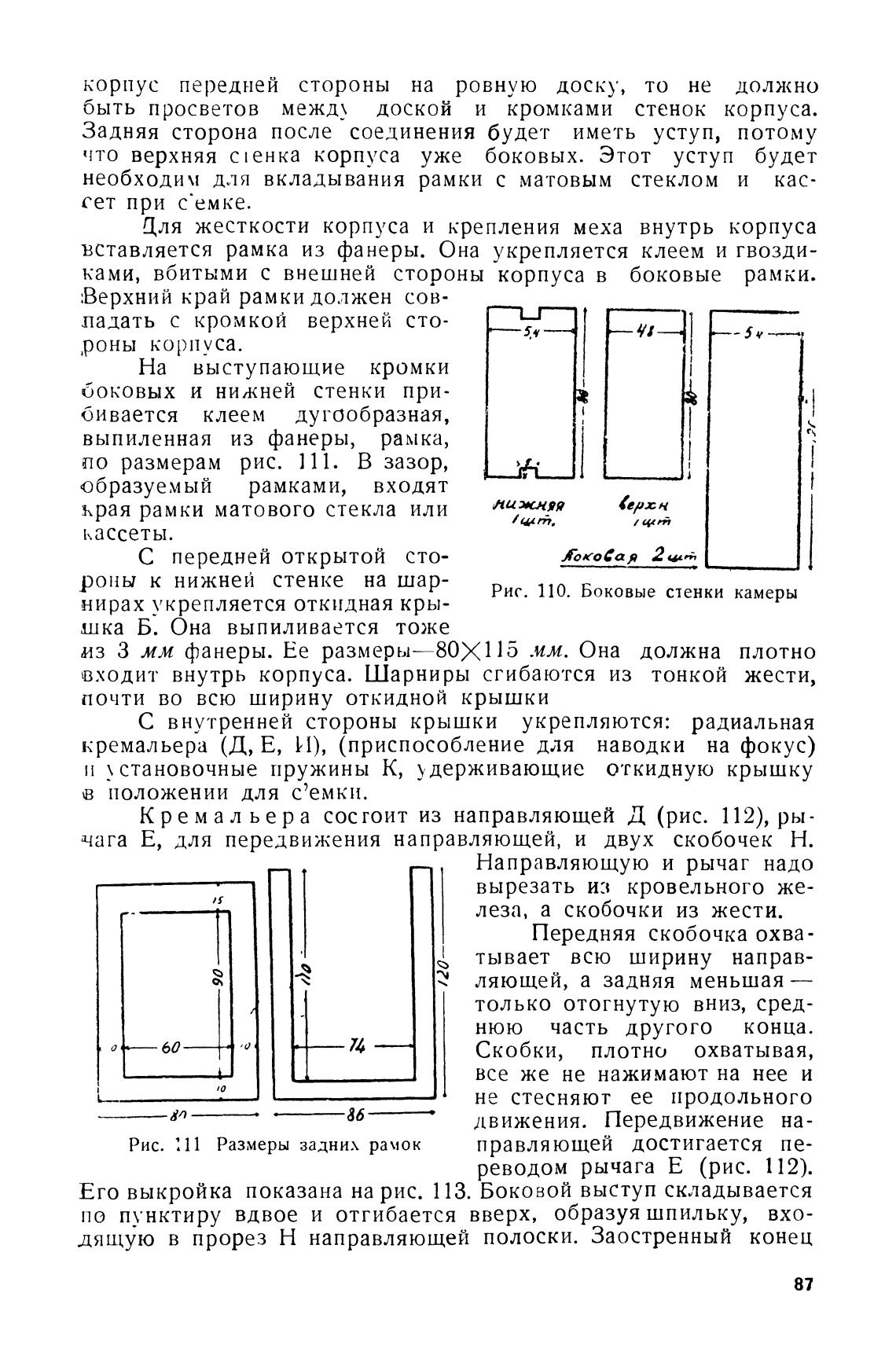

корпус передней стороны на ровную доску, то не должно

быть просветов между доской и кромками стенок корпуса.

Задняя сторона после соединения будет иметь уступ, потому

что верхняя с 1 енка корпуса уже боковых. Этот уступ будет

необходим для вкладывания рамки с матовым стеклом и кас-

сет при с•емке.

Для жесткости корпуса и крепления меха внутрь корпуса

вставляется рамка из фанеры. Она укрепляется клеем и гвозди-

ками, вбитыми с внешней стороны корпуса в боковые рамки.

:Верхний край рамки должен сов-

падать с кромкой верхней сто-

роны

На выступающие кромки

боковых и нижней стенки при-

бивается клеем дугообразная,

выпиленная из фанеры, рамка,

по размерам рис. 111. В зазор,

образуемый рамками, входят

края рамки матового стекла или

кассеты.

С передней открытой сто-

роны к нижней стенке на шар-

нирах укрепляется откидная кры-

шка Б. Она выпиливается тоже

арх н

яко Сая

Рис. 110. Боковые стенки камеры

из З мм фанеры. Ее размеры—8ОХ116 .им. Она должна плотно

входит внутрь корпуса. Шарниры сгибаются из тонкой жести,

почти во всю ширину откидной крышки

С внутренней стороны крышки укрепляются: радиальная

кремальера (Д, Е, И), (приспособление для наводки на фокус)

и становочные пружины К, удерживающие откидную крышку

в положении для с'емки.

Кремал ь ера состоит из направляющей Д (рис. 112), ры-

чага Е, для передвижения направляющей, и двух скобочек Н.

60

86

Рис. '.ll Размеры задних рамок

Направляющую и рычаг надо

вырезать из кровельного же-

леза, а скобочки из жести.

Передняя скобочка охва-

тывает всю ширину направ-

ляющей, а задняя меньшая—

только отогнутую вниз, сред-

нюю часть другого конца.

Скобки,

плотно охватывая,

все же не нажимают на нее и

не стесняют ее продольного

движения. Передвижение на-

правляющей достигается пе-

реводом рычага Е (рис. 112).

Его выкройка показана на рис. 113. Боковой выступ складывается

по пунктиру вдвое и отгибается вверх, образуя шпильку, вхо-

дящую в прорез Н направляющей полоски. Заостренный конец

87
