Полевой телефон

Даже в хорошем писжерском лагере, где есть крепкие

бригады юнтехов, связь осуществляется только путем флаж-

ков, солнечного телеграфа, и почти нигде не употребляется

лучшее средство связи—полевой телефон. А между тем те-

лефон можно сделать своими силами. Такой телефон, сделан-

ный юнтехами для колхоза, очень. будет полезен во время по-

левых работ.

Для лагеря и для колхозных полей более всего подходит

тип военного полевого телефона, упрощенного до пределов

возможности. Такой телефон был сделан в одном пермском

лагере. Переговоры велись на расстоянии двух километров.

Телефон собран в небольшом ящике, заключающем бата-

рею, трубку телефона и аппарат вызова. На каждый конечный

пункт сети ставится одна такая установка. Проводом служат

две изолированные звонковые или телефонные проволки, пе-

рекинутые по ветвям деревьев или по легким шестам, вбитым

в землю на открытых местах. для переноски провода сматы-

ваются на ролик. Третьим проводом служит земля.

Части аппарата

Тел е фон ная трубка имеет все части телефонной

трубки настоящего телефона и отличается только простотою

устройства. На рисунке 94 показан внешний вид трубки. Она

сотоит из: телефона—1 для приема звуков, переданных по про-

волоке в виде электрических колебаний, микрофона—2 для

отправления их и проволочной державки—З, скрепляющей в

одно целое микрофон и телефон.

Для телефона мы используем круглую металлическую ко-

робочку „американского вазелина“ (диаметр 50 мм и высота

12 мм, но лучше воспользоваться фабричными телефонами от

радионаушников.

Коробочка телефона (рис. 95) вмещает в себе электромаг-

ни т, согнутый из отожженной железной

проволоки на отогнутых вверх концов

скобки электромагнита па 2 мм меньше

высоты коробки — без крышки. При чем

они должны быть расположены на рас-

стоянии 12 мм друг от друга точно на

диаметре коробки и в центре ее. Тол-

щана проволоки должна быть не менее

2 мм. На среднюю дугообразную часть

наматывают в два слоя тонкую (0,5 мм)

изолированную проволоку. Назначение

ее—превратить проволоку в электро-

магнит. В настоящих телефонах ста-

вятся постоянные стальные магниты,

но их устроить труднее, а электро-

магнит прост и работает не хуже.

1

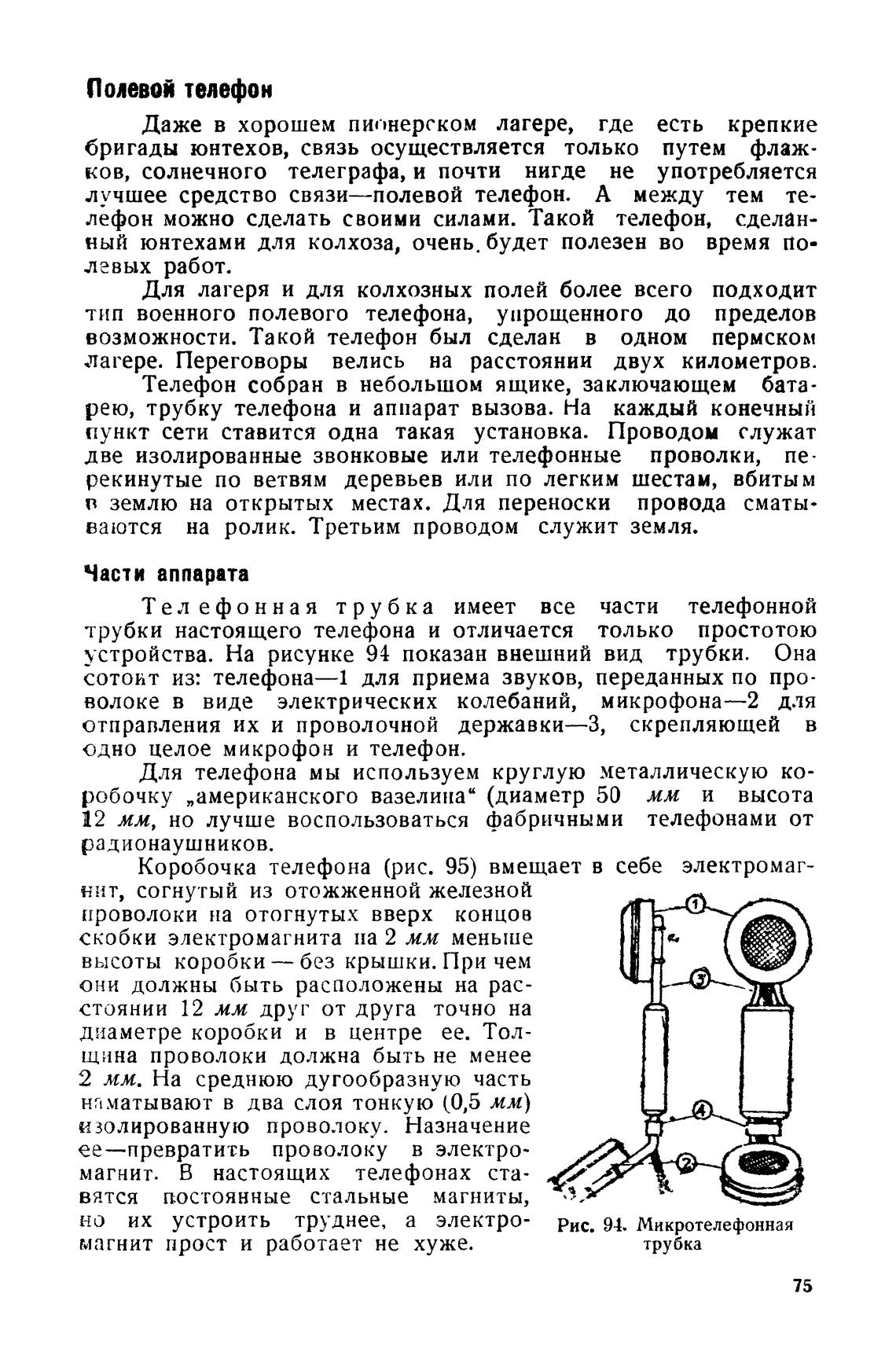

Рис. 94. Микротелефонная

трубка

75
