Мембрана вырезается из листа плотной рисовальной или

чертежной бумаги (ватман) и имеет ширину 32 см и высо-

ту 34 см. Лйст сгибается вдоль посередине, и сгиб зажимается

в узкую полоску очень тонкой жести (от трубок Бергмана).

Если тонкой жести нет, то можно устроить из жести зажим дли-

ной З см только для средней части сгиба. К этому зажиму

припаивается или приклепывается игла якоря механизма голов-

ки. Практичнее к зажиму мембраны припаять коротенькую тру-

бочку с винтом. Он зажимает вставленный внутрь трубочки

конец иглы якоря. Такой трубчатый зажим можно достать из

патрона электроосвещения. Там он служит для зажимания кон-

ца провода, подводящего ток.

Лист—мембрана своими длинными сторонами прикалы-

вается кнопками к узким передним стойкам репродуктора. Под

кнопки на бумагу полезно проложить полоски картона. Мем-

јИАхи.н

Ю•лтсм

брана не должна касаться ни

верхней, ни нижней доски. Из-

гиб мембраны показан на пер-

вой фигуре рисунка. Меха-

низм громкоговорителя укрепля-

ется на задней стойке, посред-

ством шурупа и планки Е (рис.

104). Игла якоря должна нахо-

диться точно против зажима тру-

бочки, на сгибе мембраны, что-

бы мембрана, после укрепления

иглы в зажиме, совсем не да-

вила на якорь, но и не болта-

.лась свободно.

Стойки и доски футляра

окрашиваются или оклеиваются.

Задняя часть закрывается кар-

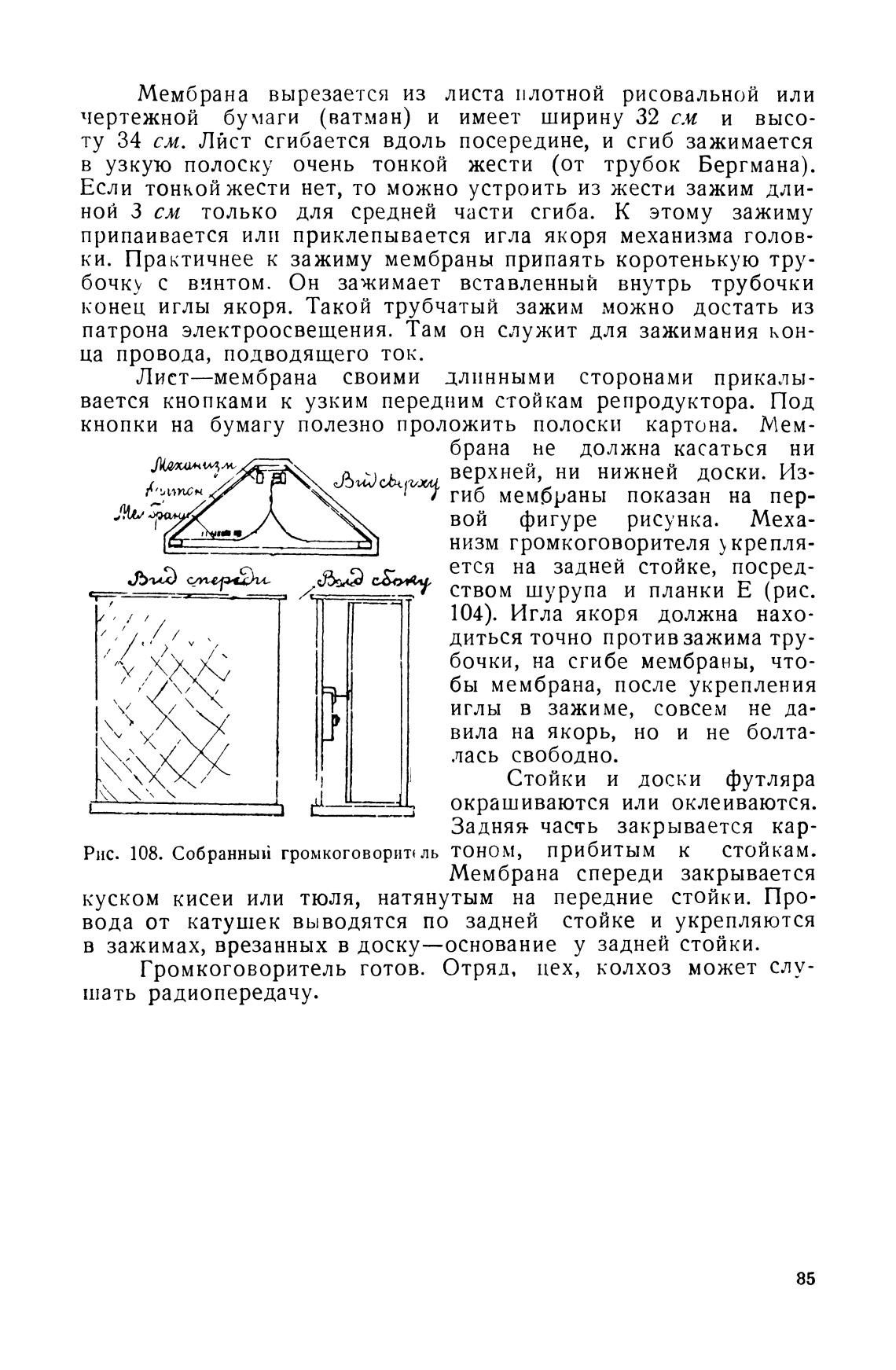

Рис. 108.

куском

Собранный громкоговорит ль тоном, прибитым к стойкам.

Мембрана спереди закрывается

кисеи или тюля, натянутым на передние стойки. Про-

вода от катушек выводятся по задней стойке и укрепляются

в зажимах, врезанных в доску—основание у задней стойки.

Громкоговоритель готов. Отряд, цех, колхоз может слу-

:пать радиопередачу.

85
