Телефонную трубку самому сделать трудно. Лучше взять

радио-наушники и два их телефонных механизма использовать

для нашей установки.

Соединять телефоны с шурупами Ф и С нужно гибким

проводом длиной в 50 см.

Для подвешивания на рычаг, к телефонам сгибаются из

ф

и

с

р

о

Б

Э

123

А

Т

жести вилочки с петлей посредине. (рис. 89).

Заостренные концы вилок входят в боко-

вые углубления корпуса коробок.

Верхняя поверхность основания, труб-

ки Г и фанеры покрывается черным спир-

товым лаком. Тогда телефон выглядит как

фабричный.

Для соединения телефонов, установ-

ленных в разных комнатах, необходимо

протянуть между ними два провода и поста-

вить две батареи по два или три элемен-

та. Соединения делаются по рис. 93, при

этом надо не перепутать полюса батарей

(угольный электрод— положительный по-

люс (Н, цинковый электрод—отри1 атель-

ный (—). Для вызова надо нажать на

конец кнопки Е (в корпусе трубки Г для

этого делается отверстие, на конец

пружинки К надевается кнопка). Элек-

тромагнит второто телефона сразу даи

удар. Теперь разговаривающие снимают

трубки с рычагов и подносят микрофоны

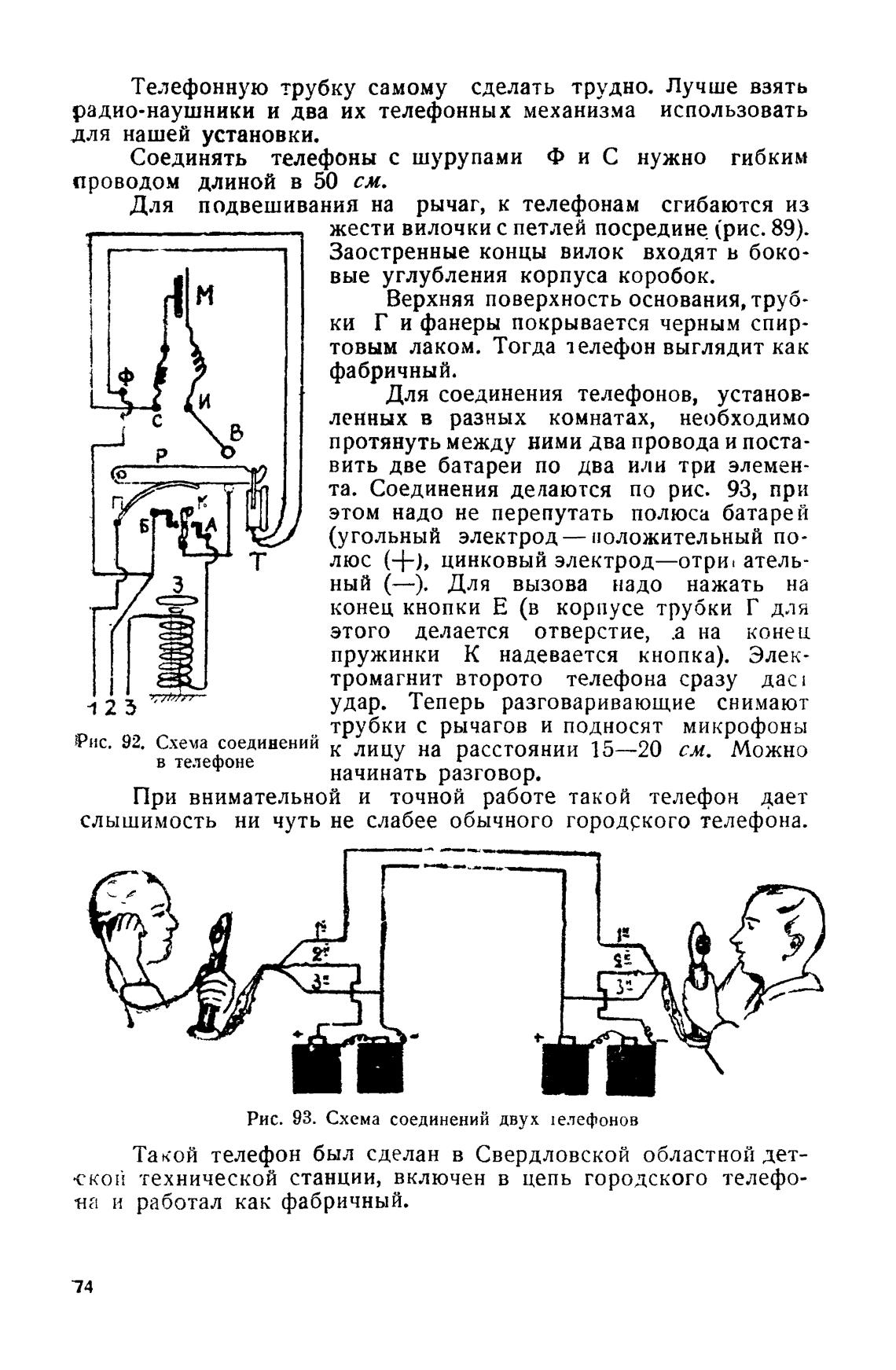

Рис. 92. Схема соединений

к лицу на расстоянии 15—20 см. Можно

в телефоне

начинать разговор.

При внимательной и точной работе такой телефон дает

слышимость ни чуть не слабее обычного городского телефона.

32

Рис. 93. Схема соединений двух !е.лефонов

Такой телефон был сделан в Свердловской областной дет-

•ской технической станции, включен в цепь городского телефо-

на и работал как фабричный.
