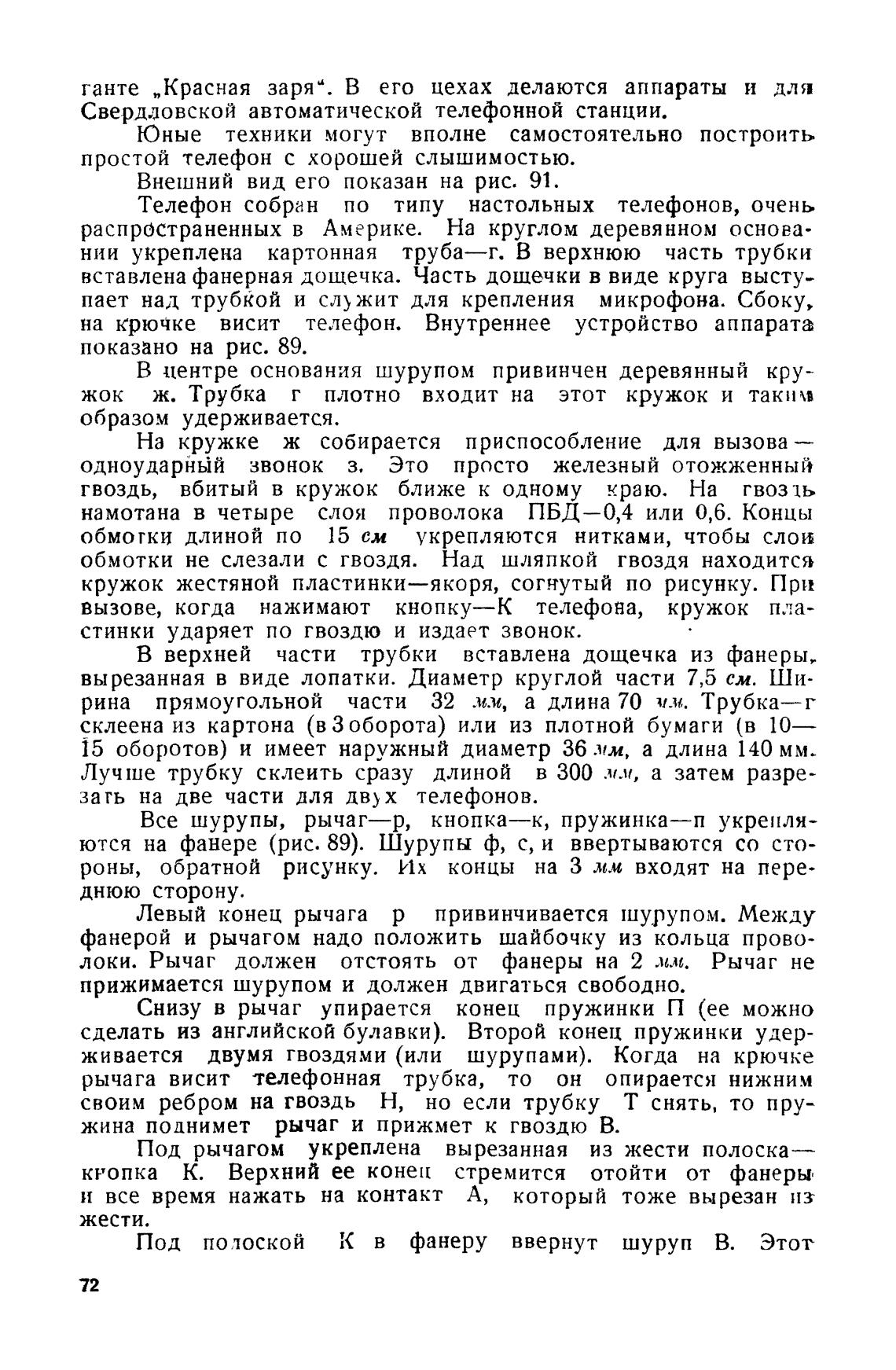

ганте „Красная заря“. В его цехах делаются аппараты и для

Свердловской автоматической телефонной станции.

Юные техники могут вполне самостоятельно построить

простой телефон с хорошей слышимостью.

Внешний вид его показан на рис. 91.

Телефон собран по типу настольных телефонов, очень

распространенных в Америке. На круглом деревянном основа-

нии укреплена картонная труба—г. В верхнюю часть трубки

вставлена фанерная дощечка. Часть дощечки в виде круга высту-

пает над трубКой и слу жит для крепления микрофона. Сбоку,

на крючке висит телефон. Внутреннее устройство аппарата

показано на рис. 89.

В центре основания шурупом привинчен деревянный кру-

жок ж. Трубка г плотно входит на этот кружок и таким

образом удерживается.

На кружке ж собирается приспособление для вызова —

одноударнь\й звонок з, Это просто железный отожженныћ

гвоздь, вбитый в кружок ближе к одному краю. На гвоз аь

намотана в четыре слоя проволока ПБД—О,4 или 0,6. Концы

обмотки длиной по 15 см укрепляются нитками, чтобы слои

обмотки не слезали с гвоздя. Над шляпкой гвоздя находится

кружок жестяной пластинки—якоря, согнутый по рисунку. При

вызове, когда нажимают кнопку—К телефона, кружок пла-

стинки ударяет по гвоздю и издает звонок.

В верхней части трубки вставлена дощечка из фанерыр

вырезанная в виде лопатки. Диаметр круглой части 7,5 см. Ши-

рина прямоугольной части 32 мм, а длина 70 мм. Трубка—г

склеена из картона (в З оборота) или из плотной бумаги (в 10—

15 оборотов) и имеет наружный диаметр 36 мм, а длина 140 мм-

Луч ше трубку склеить сразу длиной в 300 мм, а затем разре-

загь на две части для двух телефонов.

Все шурупы, рычаг—р, кнопка—к, пружинка—п укрепля-

ются на фанере (рис. 89). Шурупы ф, с, и ввертываются со сто-

роны, обратной рисунку. Их концы на З мм входят на пере-

днюю сторону.

Левый конец рычага р привинчивается шурупом. Между

фанерой и рычагом надо положить шайбочку из кольца прово-

локи. Рычаг должен отстоять от фанеры на 2 мм. Рычаг не

прижимается шурупом и должен двигаться свободно.

Снизу в рычаг упирается конец пружинки П (ее можно

сделать из английской булавки). Второй конец пружинки удер-

живается двумя гвоздями (или шурупами). Когда на крючке

рычага висит телефонная трубка, то он опирается нижним

своим ребром на гвоздь Н, но если трубку Т снять, то пру-

жина поднимет рычаг и прижмет к гвоздю В.

Под рычагом укреплена вырезанная из жести полоска—

кнопка К. Верхний ее конец стремится отойти от фанеры

и все время нажать на контакт А, который тоже вырезан из

жести.

Под полоской К в фанеру ввернут шуруп В. Этот
