Громкоговоритель

Не мало юнтехов установили самодельные радиоприемник;г,.

детекторные, ламповые с усилителями и без них. Из писем юн-

техов видно, что большинству хочется иметь и громкоговори-

тели, сделанные своими руками. Каждый юнтех может устроить.

самодельный громкоговоритель по типу фабричного репродуктора

„Пионер” в соединении с мембраной аппаратов „Украин-радио".

Простота устройства и доступность материалов делают

работу по силам для рядового юнтеха.

Громкоговоритель требует точной пригонки частей, и по-

этому, принимаясь за работу, надо точно придерживаться всех

указаний.

Всякий громкоговоритель ктор) состоит из двух

главных частей: 1) электромагнитного механизма, и 2) мембраны.

которая, следуя за движением якоря, возбуждает звуковые коле-

бания и воспроизводит речь, музыку, пение.

Самая сложная часть громкоговорителя—это электромаг-

нитный механизм, С него и следует начинать работу. Назначе-

ние элект ромагнитного механизма.—преобразовывать электриче-

ские колебания, пойманные приемником в механические колеба-

ния якоря. Все части легко изготовить самостоятельно и только

один постоянный магнит придется купить в магазинах радиоап-

паратуры, или использовать старый от телефонного индуктора.

Механизм головки собирается из четырех частей: магнита А,

электромагнитных катушек Б, насаженных на сердечник В

(рис. 104.) Между полюсами электромагнита установлен конец

о

ев

якоря Г. Он укреплен на втором

полюсе постоянного магнита.

В радио магазине следует ку-

пить магнит типа репродукторов

Божко. Размеры всех частей голов-

ки подобраны именно к типу

магнита.

Можно также использовать

магнит от индуктора или от счег-

чика, но тогда размеры, указанные

здесь, придется изменить и приспо-

собить к имеющемуся магниту. Рас-

стояние между полюсами не должно

быть меньше 4,5 см.

Катушки ромагнила вык-

леиваются из тонкого бристольско-

го картона (корочки блок-нотов)

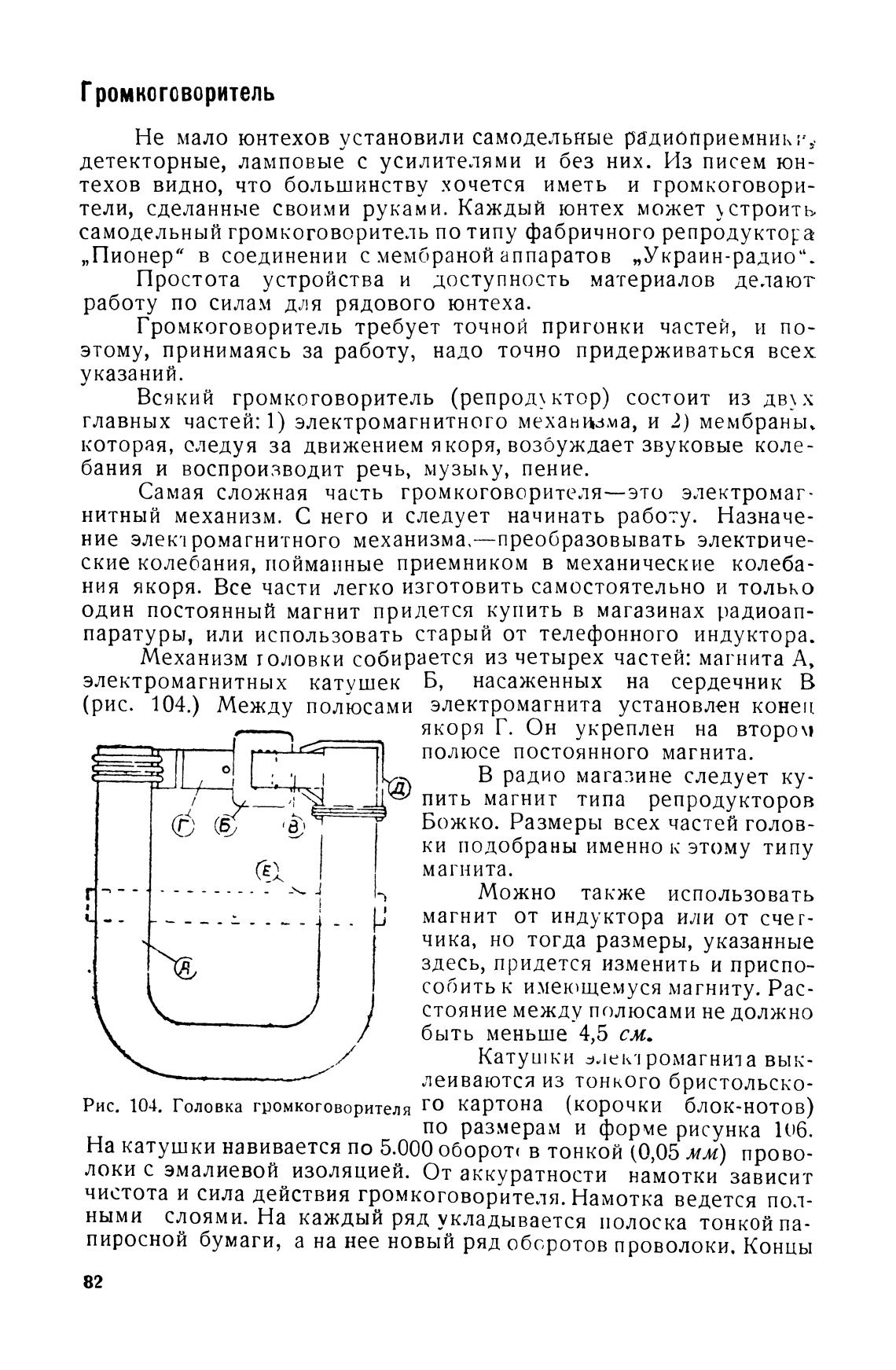

Рис. 104. Головка громкоговорителя

по размерам и форме рисунка 106.

На катушки навивается по 5.000 оборот( в тонкой (0,05 мм) прово-

локи с эмалиевой изоляцией. От аккуратности намотки зависит

чистота и сила действия громкоговорителя. Намотка ведется пол-

ными слоями. На каждый ряд укладывается полоска тонкой па-

пиросной бумаги, а на нее новый ряд оборотов проволоки. Концы

82
