реплен бак для жидкого топлива — газолина, бензина или лигрои-

на. Сверху весь трактор закрыт крышей от солнца и непогоды.

Устроить движущуюся модель трактора „Сталинец

“— не-

трудно. Самое трудное сделать мотор трактора. Силами одних

юнтехов его сделать невозможно, поэтому поставьте в модели

только футляр его.

Он укрепляется на фанерной доске 60X145 мм, связываю-

щей все части модели трактора (рис. 77). На этой же доске

устанавливается сиденье тракториста из проволоки и фанеры.

С нижней стороны к основной доске привертываются подшипни-

ки, поддерживающие тележки гусениц.

Из кровельного железа или толстой жести выразаются

четыре боковые стенки тележек ленточного хода.

Ширина этих стенок 37 мм, длина — 125 (рис. 80).

Для осей, колес и роликов, поддерживающих ленту, про-

сверливаются отверстия: два по средней линии на расстоянии

88 мм друг от друга, с диаметром в 5 мм и пяль с диаметром

в 2 мм для осей роликов. Отверстия на всех четырех стенках

должны точно совпадать при наложении.

Задание — зубчатые коле-

са делаются из дерева и имею г

диаметр 40 мм, а ширин.\

16 мм. По окружности, на

равном расстоянии друг от

друга,

врезаются в колес )

двенадцать шипов,

рыдаю-

щихся над поверхносљю ко-

лес на З мм. Передние колеса

этих тпипов не имеют.

Колеса и ролики крепя 1-

ся между стенками тележек

Стенки приби аются к дерс-

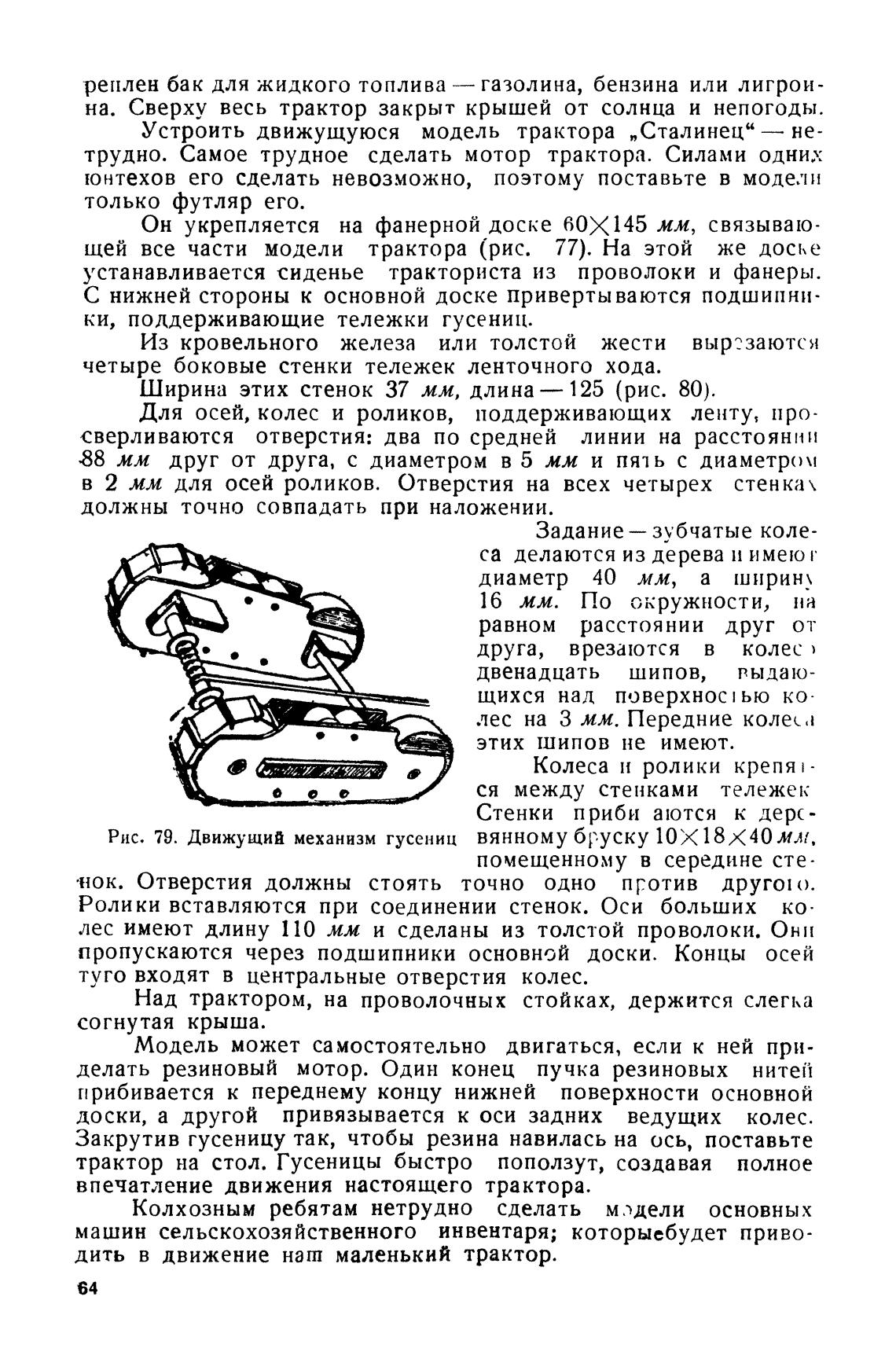

Рис. 79. Движущий механизм гусениц вянному бруску 10 Х 18 Х 40 мм.

помещенному в середине сте-

нок. Отверстия должны стоять точно одно против друго1 о.

Ролики вставляются при соединении стенок. Оси больших ко-

лес имеют длину llO мм и сделаны из толстой проволоки. Они

пропускаются через подшипники основной доски. Концы осей

туго входят в центральные отверстия колес.

Над трактором, на проволочных стойках, держится слегка

согнутая крыша.

Модель может са мостоятельно двигаться, если к ней при-

делать резиновый мотор. Один конец пучка резиновых нитей

прибивается к переднему концу нижней поверхности основной

доски, а другой привязывается к оси задних ведущих колес.

Закрутив гусеницу так, чтобы резина навилась на ось, поставьте

трактор на стол. Гусеницы быстро поползут, создавая полное

впечатление движения настоящего трактора.

Колхозным ребятам нетрудно сделать м «цели основных

машин сельскохозяйственного инвентаря; которыебудет приво-

дить в движение наш маленький трактор.

64
