К верхней доске крышки изнутри привинчивается обык-

новенный электрический звонок—.3, Его колокольчик обращен к

отверстию.

Зижимы звонка соединяются также с зажимами—2.

От телефонной трубки отходят четыре провода: два от

магнита телефона, а два от микрофона и телефонных катушек,

соединенных последовательно.

Все провода тоже подводятся

к зажимам—2. На крышке—1

кнопка — 5.

привинчивается

Она служит для вызова дру-

гой станции. Все соединения

проводятся но схеме на ри-

сунке 103. На внешнюю сто-

рону ящика телефона выхо-

дят головки только трех за-

жимов—б (рис. 102).

Сделав все соединения

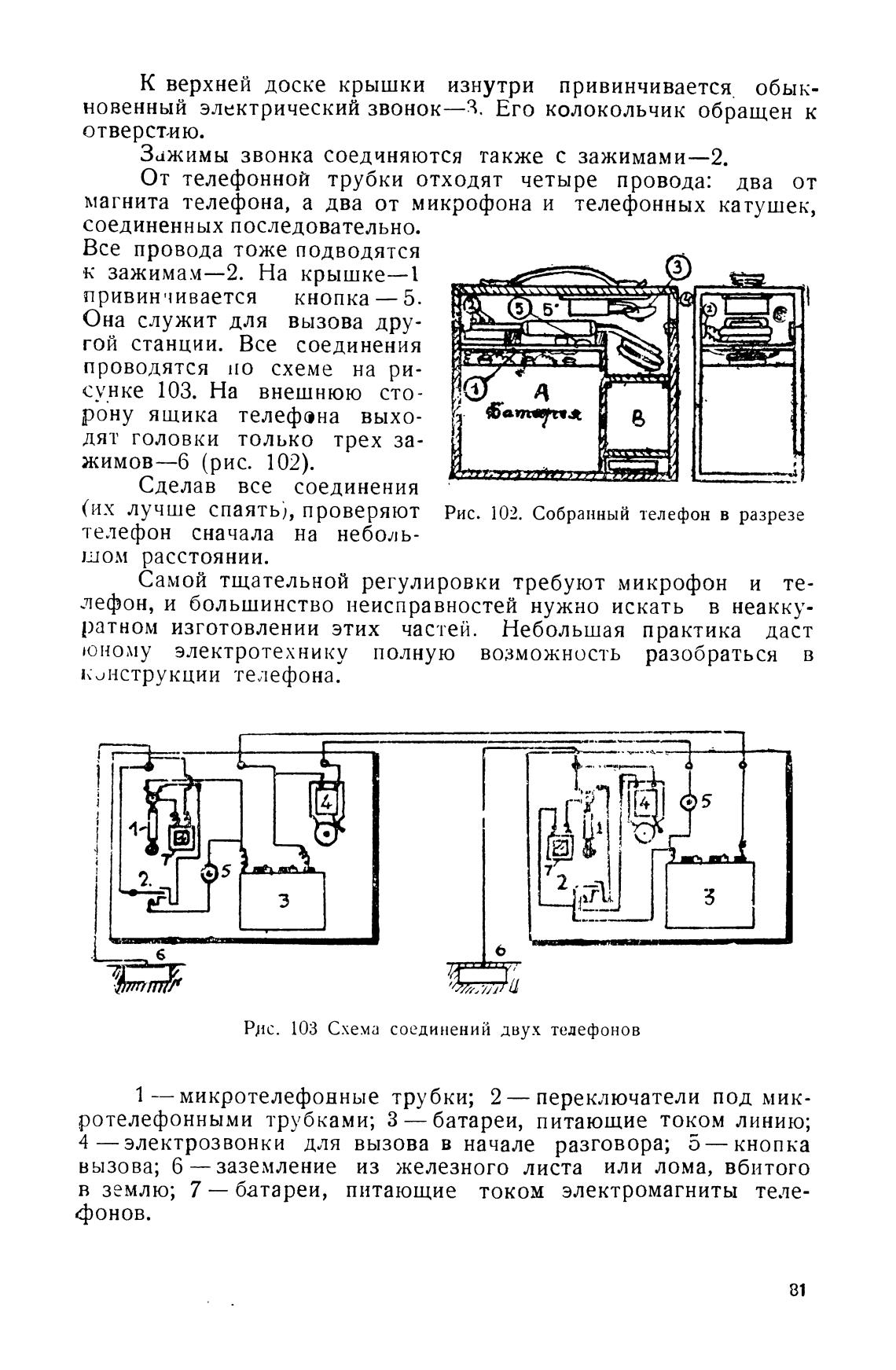

(их лучше спаять), проверяют Рис. 102. Собранный телефон в разрезе

телефон сначала на неболь-

Е.:ом расстоянии.

Самой тщательной регулировки требуют микрофон и те-

лефон, и большинство неисправностей нужно искать в неакку-

ратном изготовлении этих частей. Небольшая практика даст

юному электротехнику полную возможность разобраться в

конструкции телефона.

4

2.

41

7

Рис. 103 Схема соединений двух тедефонов

З

1 — микротелефонные трубки; 2— переключатели под мик-

ротелефонными трубками; З— батареи, питающие током линию;

4 — электрозвонки для вызова в начале разговора; 5— кнопка

вызова; б — заземление из железного листа или лома, вбитого

в землю; 7 — батареи, питающие током электромагниты теле-

фонов.
