шуруп пружинка К задевае[ только при нажимании ее верхней
отогнутый конец, выставляющийся наружу из трубки Г. Все ука-
занные на рисунке соединения делаются изолированной звонкой
проволокой и проверяются по схеме рис. 92. Провода 1, 2, и З
выводятся наружу через дыроч-
ки в кружке ж и основании.
Микрофон можно соб-
рать в жестяной коробочке для
„американского вазелина“, пред-
варительно хорошо очистив от
со держимого (рис. 90).
В дне и в крышке коробоч-
ки острыми ножницами или зу-
билом делаются круглые отвер-
стия. Отверстие в кружке имеет
диаметр в 25 мн. На дно укла-
дывается картонный кружок Л,
а на него угольный кружок у,
вырезанный из угольного элек-
трода гальванического элемента.
л
0
л,
ш

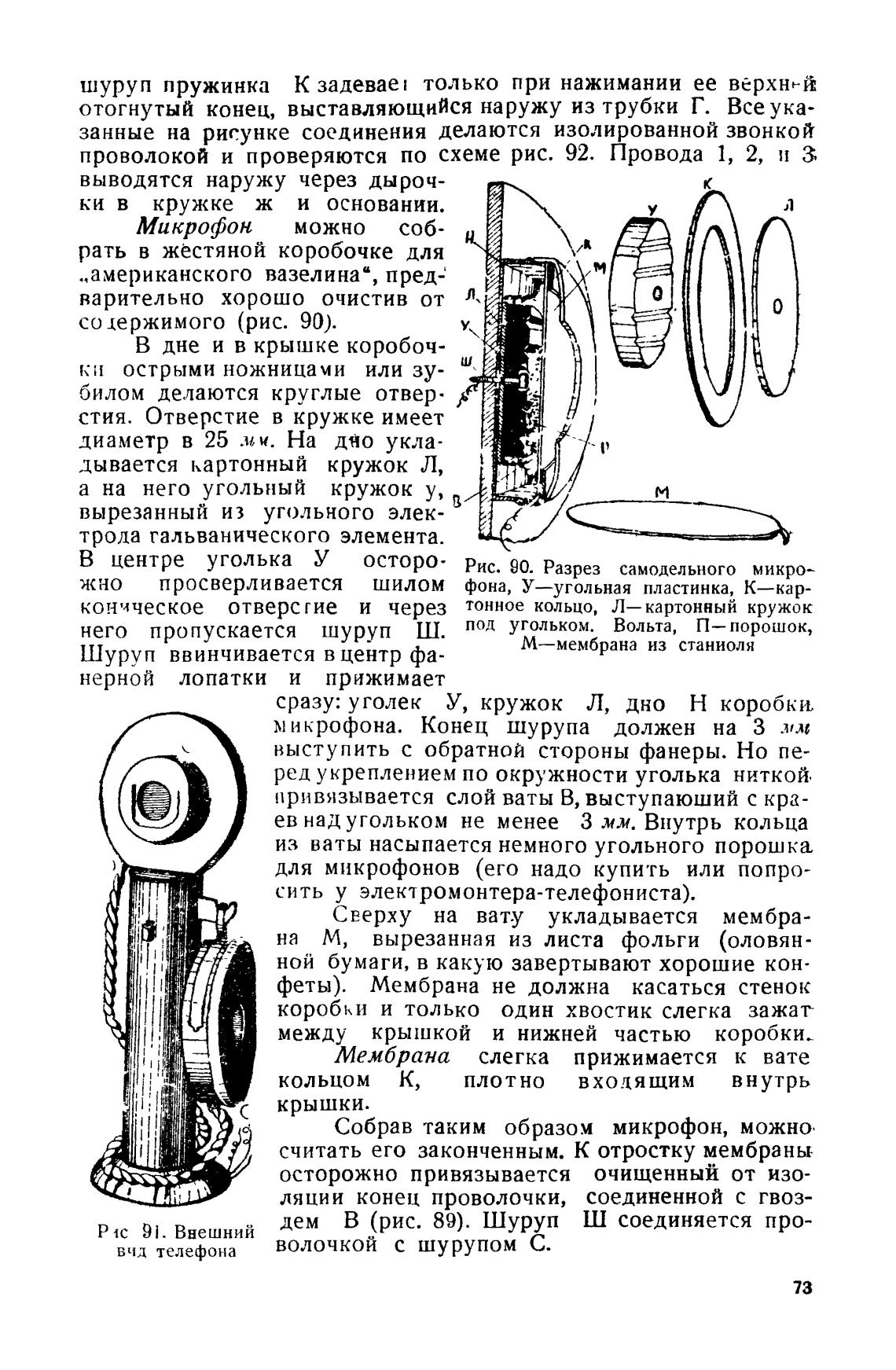

В центре уголька У ОСТОРО- Рис. 90. Разрез самодельного микро-
жно просверливается шилом фона, У—угольная пластинка, К—кар-
коническое отверс гие и через тонное кольцо, Л— картонный кружок
него пропускается шуруп Ш под УГОЛьком. Вольта, П— порошок,
М—мембрана из станиоля
Шуруп ввинчивается в центр фа-
нерной лопатки и прижимает
Р 1с 91. Внешний
вчд телефона
сразу: уголек У, кружок Л, дно Н коробки,
микрофона. Конец шурупа должен на З мм
выступить с обратной стороны фанеры. Но пе-
ред укреплением по окружности уголька ниткой,
привязывается слой ваты В, выступаюший с кра-
ев над угольком не менее 3 мм. Внутрь кольца
из ваты насыпается немного угольного порошка
для микрофонов (его надо купить или попро-
сить у электромонтера-телефониста).
Сверху на вату укладывается мембра-
на М, вырезанная из листа фольги (оловян-
ной бумаги, в какую завертывают хорошие кон-
феты). Мембрана не должна касаться стенок
коробки и только один хвостик слегка зажат
между крышкой и нижней частью коробки.
Мембрана слегка прижимается к вате
кольцом К, плотно входящим внутрь
крышки.
Собрав таким образом микрофон, можно
считать его законченным. К отростку мембраны
осторожно привязывается очищенный от изо-
ляции конец проволочки, соединенной с гвоз-
дем В (рис. 89). Шуруп Ш соединяется про-
волочкой с шурупом С.
73
