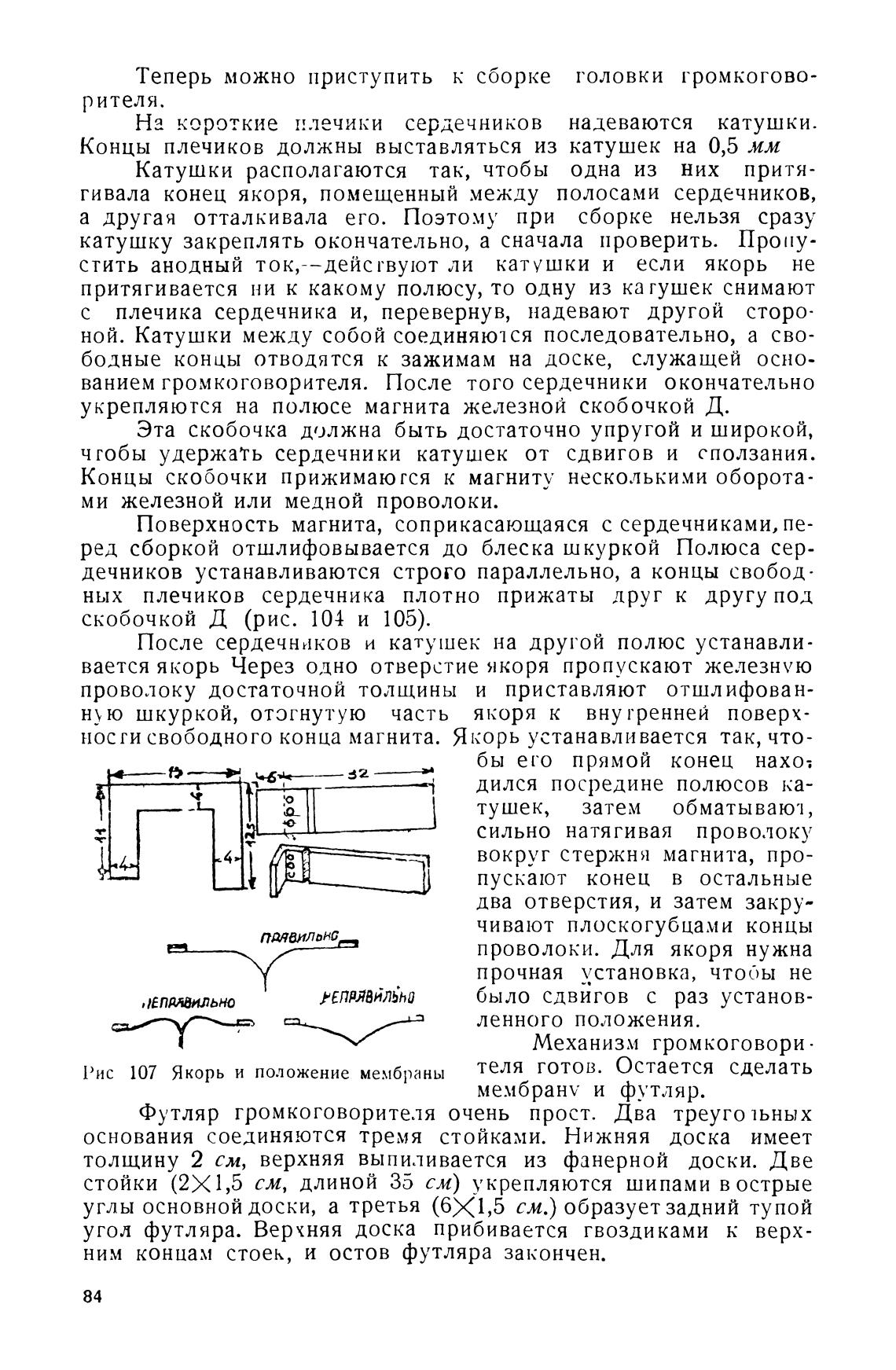

Теперь можно приступить к сборке головки громкогово-

рителя.

На короткие плечики сердечников надеваются катушки.

Концы плечиков должны выставляться из катушек на 0,5 мм

Катушки располагаются так, чтобы одна из них притя-

гивала конец якоря, помещенный .между полосами сердечников,

а другая отталкивала его. Поэтому при сборке нельзя сразу

катушку закреплять окончательно, а сначала проверить. Прону-

стить анодный ли катушки и если якорь не

притягивается ни к какому полюсу, то одну из ка г ушек снимают

с плечика сердечника и, перевернув, надевают другой сторо-

ной. Катушки между собой соединятся последовательно, а сво-

бодные концы отводятся к зажимам на доске, служащей осно-

ванием громкоговорителя. После того сердечники окончательно

укрепляются на полюсе магнита железной скобочкой Д.

Эта скобочка должна быть достаточно упругой и широкой,

чтобы удержать сердечники катушек от сдвигов и сползания.

Концы скобочки прижимаются к магниту несколькими оборота-

ми железной или медной проволоки.

Поверхность магнита, соприкасающаяся с сердечниками, пе-

ред сборкой отшлифовывается до блеска шкуркой Полюса сер-

дечников устанавливаются строго параллельно, а концы свобод-

ных плечиков сердечника плотно прижаты друг к другу под

скобочкой Д (рис. 104 и 105).

После сердечнуж•ов и катушек на другой полюс устанавли-

вается якорь Через одно отверстие якоря пропускают

проволоку достаточной толщины и приставляют отшлифован-

ну ю шкуркой, отогнутую часть якоря к вну тренней поверх-

нос ги свободного конца магнита. Якорь устанавливается так, что-

4

пмвилово

,кпрлаильно

бы его прямой конец нахо;

дился посредине полюсов ка-

затем обматываю],

тушек,

сильно натягивая проволоку

стержня магнита, про-

пускают конец в остальные

два отверстия, и затем закру-

чивают плоскогубцами концы

проволоки. Для якоря нужна

прочная vcTaH0Bka, чтобы не

было сдвигов с раз установ-

ленного положения.

Механизм громкоговори-

теля готов. Остается сделать

Рис 107 Якорь и положение мембраны

MeM6paHv и футляр.

Футляр громкоговорителя очень прост. Два треуго љных

основания соединяются тремя стойками. Нижняя доска имеет

толщину 2 см, верхняя выпиливается из фанерной доски. Две

стойки (2Xl,5 см, длиной 35 см) укрепляются шипами вострые

углы основной доски, а третья (6Х1,5 см.) образует задний тупой

угол футляра. Верхняя доска прибивается гвоздиками к верх-

ним концам стоек, и остов футляра закончен.

84
