Микроскоп

в лагере для юнатов—огромнейшее

Летом на экскурсия::,

поле деятельности. Коллекционирование, изучение, исследова•

ние требуют приборов. Геолог орудует паяльной трубкой,

гониометром. Ботаник—сушильным станком. Зоолог—сачком

капканами. И почти всем им нужен микроскоп. Но этот прибор

очень дорог. Его нельзя взять с собой в дальнюю экскурсию.

Для юнтеха не стоит больших трудов соорудить самодельный

микроскоп, увеличивающий в 50—80 раз.

Школьные микроскопы ДОРОГИ, потому что они состоят

из целого ряда, заключенных в трубки, сложных увеличитель-

ных стекол. Свет, проходя снизу через рассматриваемый пред-

мет или отраженный от него, преломляется в ряде стекол и

дает в глазу увеличенное изображение предмета наблюдения.

Наш микроскоп совсем не имеет стекол. Мы воспользуемся

одним удивительным свойством капли воды. Если рассматри-

вать какой-нибудь мелкий

предмет через каплю воды,

близко поднесенную к глазу,

то мы увидим сильно уве-

личенное изображение этого

предмета. Чем меньше кап-

ля, тем больше увеличение.

Весь наш микроскоп со-

стоит из приспособления,

облегчающего пользование

каплей воды, как увеличи-

тельным стеклом.

Для сооружения мик-

роскопа потребуются кусок

жести (можно использовать

консервную банку), немного

о

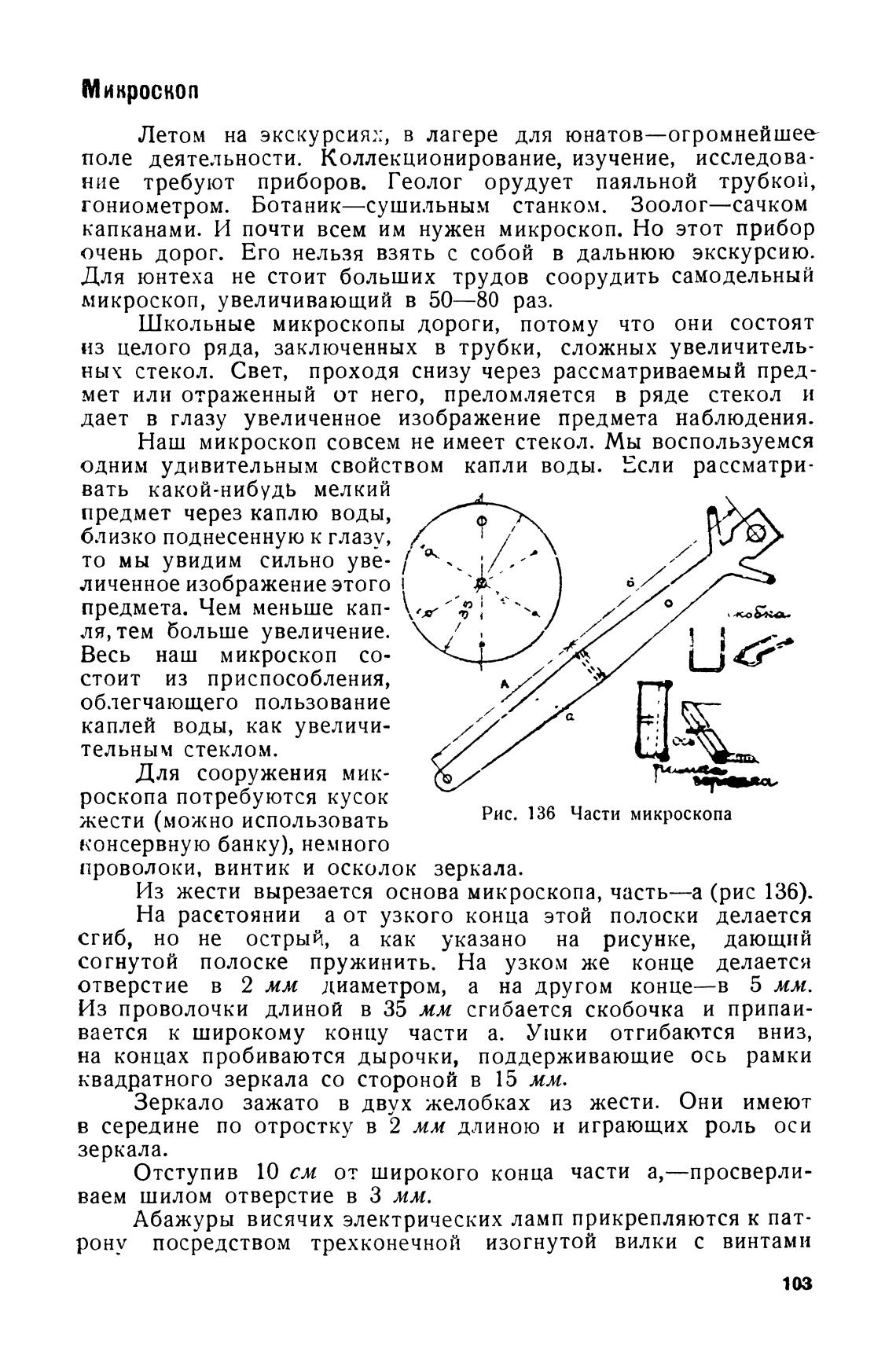

Рис. 136 Части микроскопа

проволоки, винтик и осколок зеркала.

Из жести вырезается основа микроскопа, часть—а (рис 136).

На расетоянии а от узкого конца этой полоски делается

сгиб, но не острый, а как указано на рисунке, дающий

согнутой полоске пружинить. На узком же конце делается

отверстие в 2 мм диаметром, а на другом конце—в 5 мм.

Из проволочки длиной в 35 мм сгибается скобочка и припаи-

вается к широкому концу части а. Ушки отгибаются вниз,

на концах пробиваются дырочки, поддерживающие ось рамки

квадратного зеркала со стороной в 15 мм.

Зеркало зажато в двух желобках из жести. Они имеют

в середине по отростку в 2 мм длиною и играющих роль оси

зеркала.

Отступив 10 см от широкого конца части а,—просверли-

ваем шилом отверстие в З мм.

Абажуры висячих электрических ламп прикрепляются к пат-

рону посредством трехконечной изогнутой вилки с винтами
