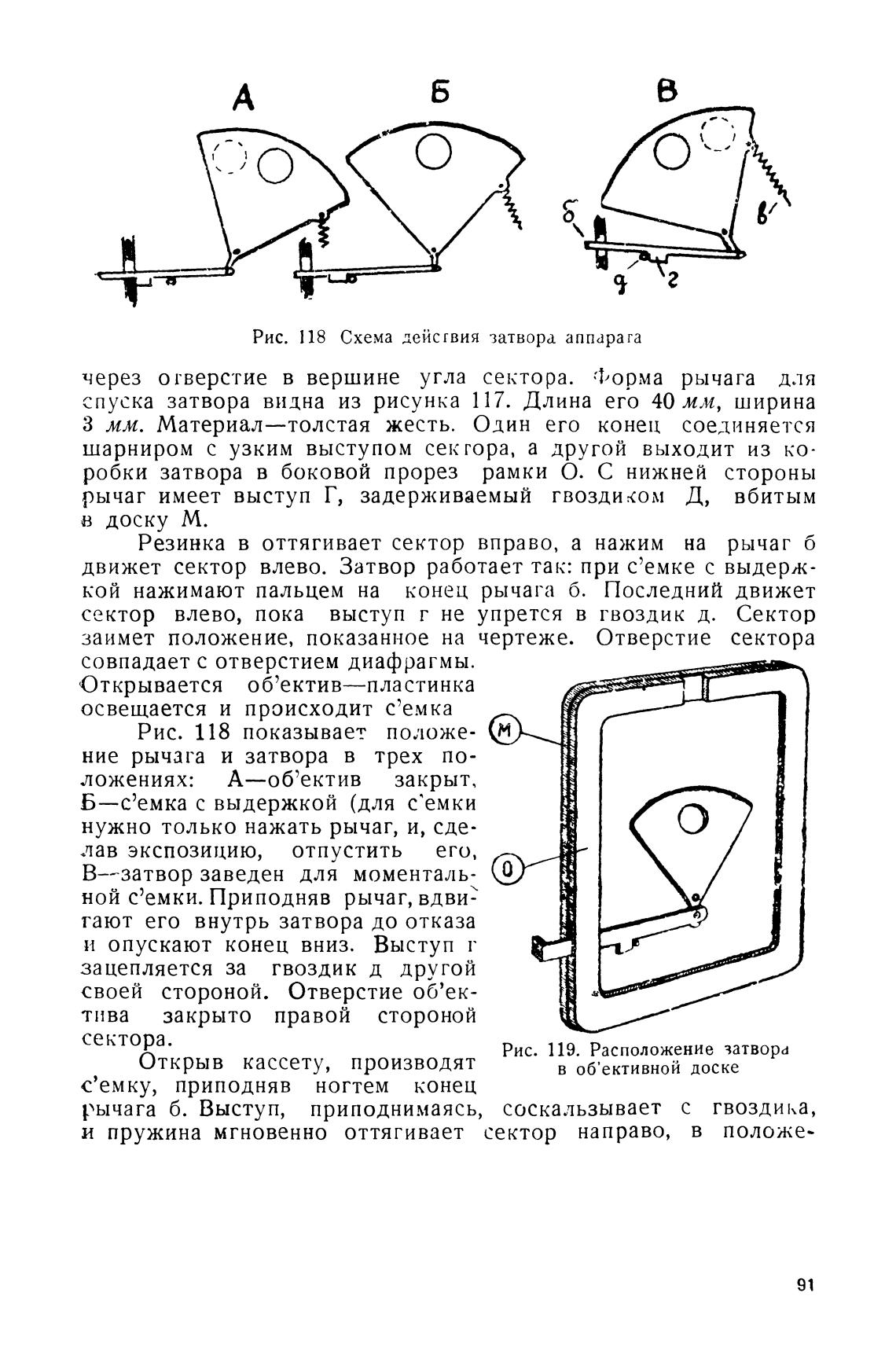

Рис. 118 Схема действия затвора аппарата

Форма рычага для

через отверстие в вершине угла сектора.

спуска затвора видна из рисунка 117. Длина его 40 мм, ширина

З мм. Материал—толстая жесть. Один его конец соединяется

шарниром с узким выступом сек гора, а другой выходит из ко-

робки затвора в боковой прорез рамки О. С нижней стороны

рычаг имеет выступ Г, задерживаемый гвоздиком Д, вбитым

в доску М.

Резинка в оттягивает сектор вправо, а нажим на рычаг б

движет сектор влево. Затвор работает так: при с'емке с выдерж-

кой нажимают пальцем на конец рычага б. Последний движет

сектор влево, пока выступ г не упрется в гвоздик д. Сектор

заимет положение, показанное на чертеже. Отверстие сектора

совпадает с отверстием диафрагмы.

Открывается об'ектив—пластинка

освещается и происходит с'емка

Рис. 118 показывает положе-

ние рычага и затвора в трех по-

ложениях: А—об'ектив закрыт,

Б—с'емка с выдержкой (для с'емки

нужно только нажать рычаг, и, сде-

лав экспозицию, отпустить его,

В—-затвор заведен для моменталь-

ной с'емки. Приподняв рычаг, вдви-

гают его внутрь затвора до отказа

и опускают конец вниз. Выступ г

зацепляется за гвоздик д другой

своей стороной. Отверстие об'ек-

закрыто правой стороной

тива

сектора.

Открыв кассету, производят

с'емку, приподняв ногтем конец

рычага б. Выступ, приподнимаясь,

м

О

Рис. 119. Расположение затвора

в об'ективной доске

соскальзывает с гвоздика,

и пружина мгновенно оттягивает сектор направо, в положе-

91
