и станиоля. Стрелку укрепите на оси якоря посредством

бумажной трубочки, одним концом надетой на передний ко-

нец оси, а через другой, проткнув, пропустите проволоку

стрелки. Капля синдетикона окончательно закрепит соедине-

ние. При горизонтальном положении якоря стрелка висит

вертикально.

Дело за шкалой. Из чертежной бумаги вырежьте шка-

„лу по рисунку 139 и наклейте на картон такой же формы

' шки на нижнем крае картона отогните назад и приклейте

— 36

в 25 мм от задней стенки к доске—

основанию.

Концы проводов от нижних ,

слоев катушек соедините вместе и,

писоединив к звонковому проводу,

о гведите по задней стенке и канав-

ке на нижней поверхности основа-

ния к среднему зажиму. Зажимов

надо поставить три.. К крайним

подведите провода от начальных

витков катушек. К правому зажи-

му—от правой катушки, к левому—

от левой.

Закончив установку механиз-

О

к.

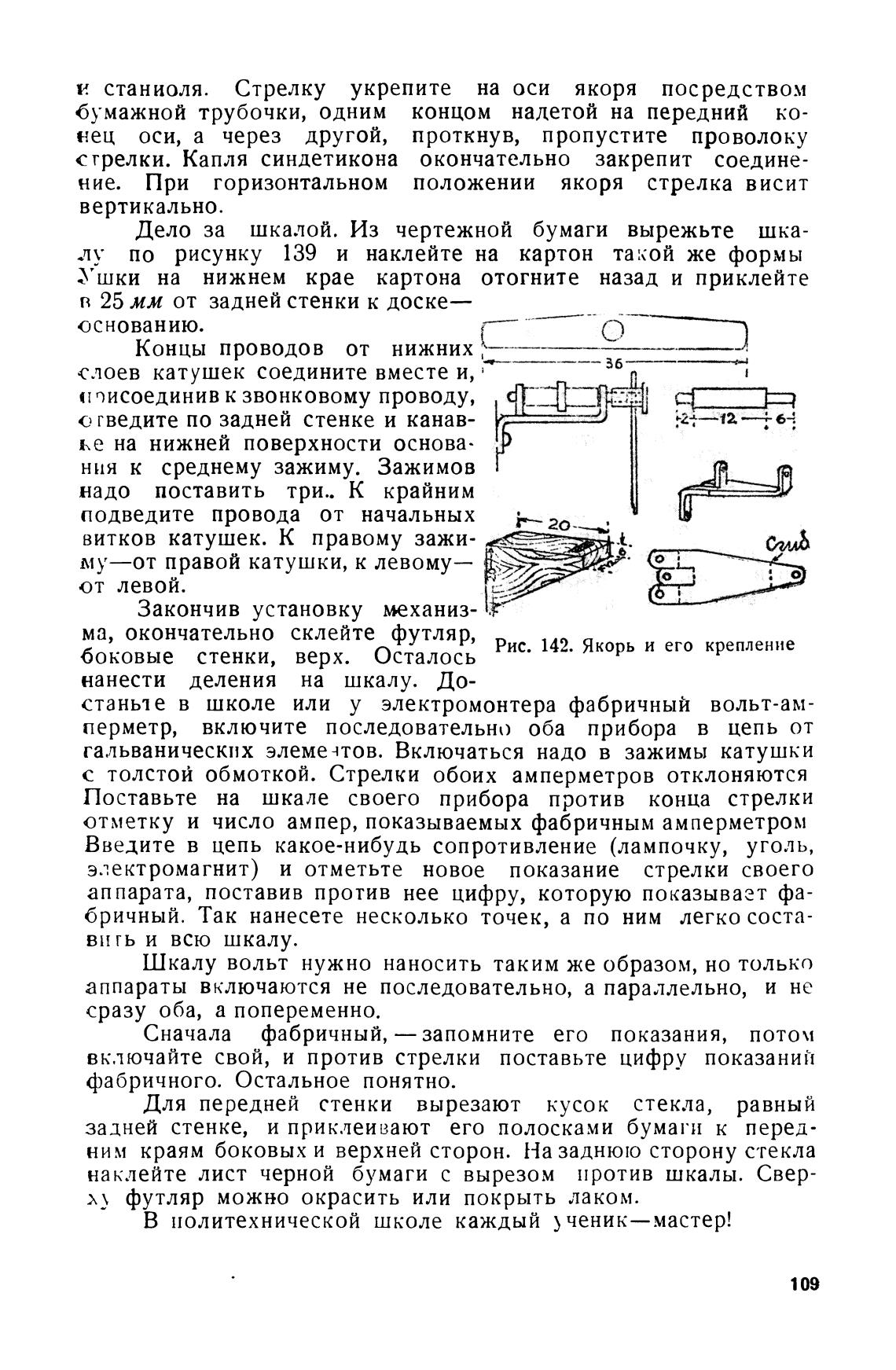

ма, окончательно склейте футляр, рис. 142. якорь и его крепление

боковые стенки, верх. Осталось

нанести деления на шкалу. До-

станьте в школе или у электромонтера фабричный вольт-ам-

перметр, включите последовательно оба прибора в цепь от

гальванических элементов. Включаться надо в зажимы катушки

с толстой обмоткой. Стрелки обоих амперметров отклоняются

Поставьте на шкале своего прибора против конца стрелки

отметку и число ампер, показываемых фабричным амперметром

Введите в цепь какое-нибудь сопротивление (лампочку, уголь,

электромагнит) и отметьте новое показание стрелки своего

аппарата, поставив против нее цифру, которую показывает фа-

бричный. Так нанесете несколько точек, а по ним легко соста-

вить и всю шкалу.

Шкалу вольт нужно наносить таким же образом, но только

аппараты включаются не последовательно, а параллельно, и не

сразу оба, а попеременно.

Сначала фабричный —

, запомните его показания, потом

включайте свой, и против стрелки поставьте цифру показаний

фабричного. Остальное понятно.

Для передней стенки вырезают кусок стекла, равный

задней стенке, и приклеивают его полосками бумаги к перед-

ним краям боковых и верхней сторон. На заднюю сторону стекла

наклейте лист черной бумаги с вырезом против шкалы. Свер-

футляр можно окрасить или покрыть лаком.
