Для нее потребуется проБолока диаметром О, .u.w

с шелковой или эмалевой изоляцией.

Правила работы те же, что и для первичной обмол ки.

Обороты — плотно друг к другу, слой от слоя отделяются тон-

кой бумагой, и концы выводятся к зажимам на верхних гранях

бортиков. Проволоку надо смотать на катушку всю (450 гр.)

и сверху заклеить толстой бумагой. Готовую катушку приби-

вают к доске на равном расстоянии от длинных ее сторон, но,

расстояния от бортиков до коротких сторон доски разные—

и 2 см. Гвозди пропускаются снизу, через доску, в нижнюю

грань бортиков.

Прерыватель

На большом свободном конце доски устанавливается пре-

рыватель—приспособление, автоматически прерывающее и вклю-

чающее ток в первичной обмотке много раз в секунду. Пре-

рыватель состоит из тонкой латунной или жестяной пластинки—1

(рис. 144), с припаянным к ее верхнему концу кружочек из отож-

женного железа. Нижний конец

полоски загнут под прямым

углом и прибит к доске гвоз-

диком, под этим концом зажат

конец провода от начала пер-

вичной обмотки.

Проводка сделана по ниж-

ней поверхности доски основа-

ния, и наверх через дырочки

в доске выходят только концы

проводов. От старого звонка

надо взять металлическую стой-

ку с регулирующим винтом пре-

рывателя и установить ее про-

гив пластинки—1. Кончик пру-

жинки якоря звонка, с припаян-

ным к нему платиновым кружоч-

ком, отрезается и припаивается

к пластинке против винта

стойки 2. В этом месте З, при

работе

катушки образуются

2

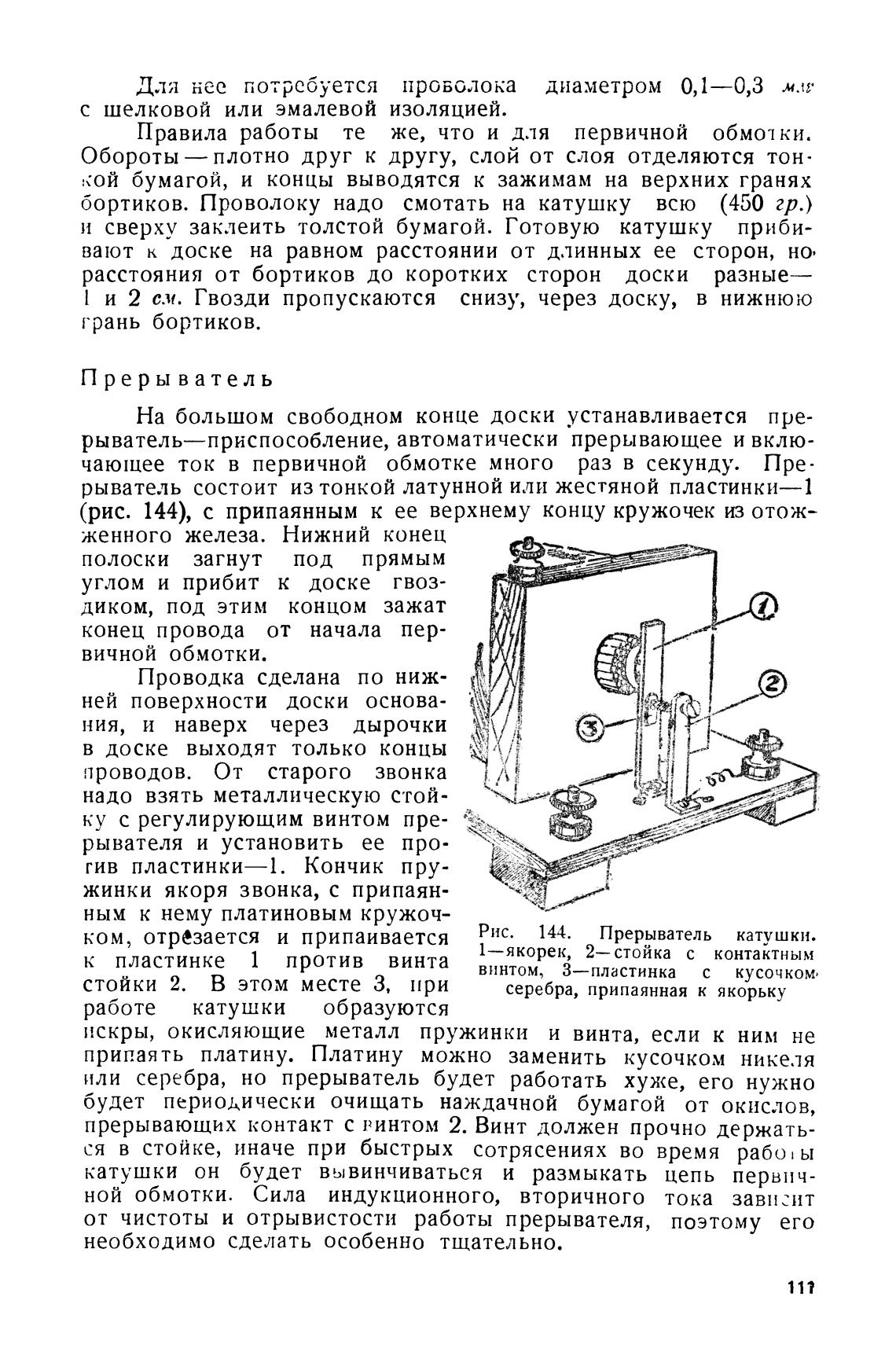

Рис.

144. Прерыватель катушки.

1—якорек, 2— стойка с контактным

винтом, З— пластинка с кусочком,

серебра, припаянная к якорьку

искры, окисляющие металл пружинки и винта, если к ним не

припаять платину. Платину можно заменить кусочком никеля

или серебра, но прерыватель будет работать хуже, его нужно

будет периодически очищать наждачной бумагой от окислов,

прерывающих контакт с винтом 2. Винт должен прочно держать-

ся в стойке, иначе при быстрых сотрясениях во время рабом

катушки он будет вывинчиваться и размыкать цепь первич-

ной обмотки. Сила индукционного, вторичного тока зависит

от чистоты и отрывистости работы прерывателя, поэтому его

необходимо сделать особенно тщательно.

111
